带定位孔与侧缺口的盘类基座结构

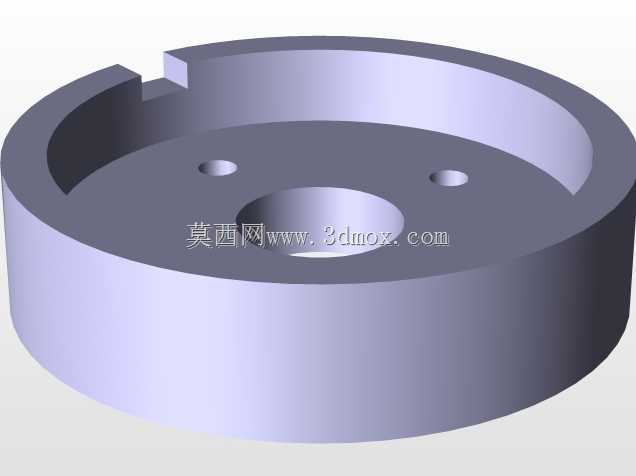

　　这类带侧开口缺口、端面预留定位小孔的盘形基座，在自动化输送线的转台工位、小型回转工装的承载底座场景中十分常见，日常做结构设计时，这类零件往往是整个回转单元的基准承载件，所有上部装夹组件的定位精度都要依托这个基座的加工精度来保证。从结构功能来看，中间的大通孔是为了给回转轴、穿线管路或者中心定位销留出安装空间，避免上部组件安装时出现干涉，端面均匀分布的两个小孔是定位销孔，用来和上部的载物托盘或者工装板做销接定位，保证每次拆装重复定位的精度控制在0.02mm以内，满足常规装配、检测工位的精度要求。侧面开出的通槽缺口，不是随意设计的结构，这个缺口主要是为了避让工位上的检测传感器走线、或者侧边的拨杆机构动作空间，

　　很多转台工位需要在基座侧方安装到位检测光电，或者设置止动挡块，这个缺口刚好能给这些外围部件留出安装和动作的余量，不用额外抬高整个转台的安装高度，能有效压缩整个工位的竖向安装空间。做这类零件的三维建模时，首先要确定整体的轴向厚度和外圆直径的比例，常规轻载工况下，基座厚度取外圆直径的1/8到1/6就能满足刚性要求，不会因为上部承载的工装、工件重量出现端面翘曲变形；中间通孔的直径要比穿过的回转轴直径大0.5-1mm，留出装配间隙，同时要在通孔内侧预留倒角，方便轴件装配时导入，避免锐边刮伤轴表面的镀层或者配合面。两个定位销孔的位置要避开中间通孔的加强区域，孔中心到基座中心的距离要根据上部工装的安装孔位来匹配，销孔的深度一般取销直径的2-2.

　　5倍，保证销钉压装后的连接强度，不会因为频繁拆装出现销孔松动。侧面的缺口设计要注意缺口根部的圆角处理，不能做成直角清根，直角结构在热处理或者受力时会出现应力集中，长期受交变载荷的话容易从根部产生裂纹，一般根部圆角取R3-R5就能有效分散应力，同时缺口的两个侧壁要保证和基座端面垂直，避免和侧边避让的部件出现卡滞。安装边界方面，这类盘形基座一般是通过外圈的压块或者底部的法兰止口固定在设备机架上，外圆面要预留0.1mm的同轴度公差，和底部止口保持同轴，保证基座安装后整体的回转中心和设备主轴中心重合，不会出现回转偏心的问题。端面的平面度公差要控制在0.03mm以内，保证上部工装安装后和基座端面完全贴合，不会出现倾斜，影响工位的定位精度。

　　实际选型应用时，如果是用于有切削液、粉尘的加工工位，基座的材质一般选45号钢做表面发黑处理，提升防锈能力；如果是用于洁净车间的检测、装配工位，可以选6061铝合金做硬质阳极氧化，降低整体重量，同时表面硬度也能满足日常使用的耐磨要求。建模过程中要注意所有锐边都做倒钝处理，外圆边缘、孔口位置都留0.5mm的倒角，避免装配时划伤操作人员，也能减少零件磕碰后产生的毛刺影响装配精度。这类盘类基座看似结构简单，实则是整个回转工位的精度基准，每一处结构尺寸的设计都要匹配实际工位的动作需求、安装空间和承载要求，不能只照着外形随意绘制，否则实际装配时很容易出现干涉、定位不准、刚性不足的问题，影响整条产线的运行稳定性。
