三孔铰接式传动连接支架结构设计

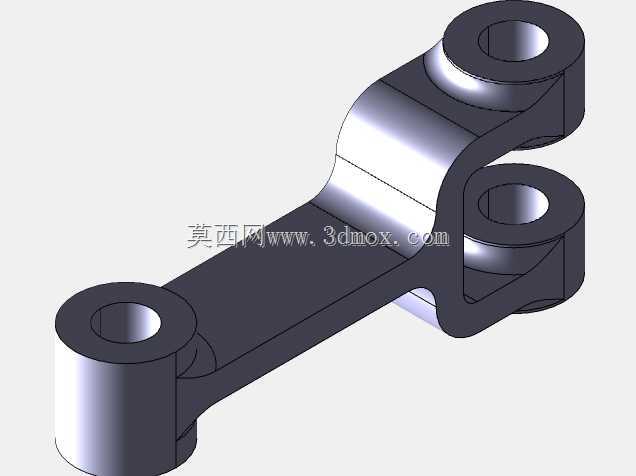

　　这类三孔铰接支架在轻工自动化输送线、小型专用作业机具的连杆传动系统里应用十分普遍，核心作用是在多组运动构件之间传递既定轨迹的动力，同时补偿装配过程中产生的微小位置偏差，避免刚性连接带来的运动卡滞问题。从结构功能来看，三个带贯通孔的筒状铰接端分别对应三个不同的运动副连接位，其中同侧排布的两个铰接端用于对接固定侧的铰接支座与执行端的摆臂，另一侧的单铰接端则连接动力输入侧的驱动连杆，三个铰接孔的中心距经过严格的运动学仿真校核，能够保证在整个摆角行程内，各连接构件不会出现运动干涉，传动过程的力传递路径始终保持在构件的受力中性轴附近，减少额外的附加弯矩对铰接销轴的剪切载荷。

　　设计阶段首先要明确的是安装边界约束：三个铰接孔的孔径统一匹配常用的标准圆柱销轴，孔内壁预留了衬套安装的余量空间，实际装配时可根据工况需求选配铜基自润滑衬套或者滚针轴承，降低铰接位置的转动摩擦阻力，延长构件的维护周期。支架的主体连接臂采用变截面的流线型过渡结构，并非等厚度的直板设计，在靠近铰接端的位置做了局部加厚处理，对应应力集中的区域提升结构强度，而在臂身中段受力较小的区域适当缩减壁厚，在保证整体刚性满足额定载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。

　　从实际使用场景出发，这类支架常被用在中小型包装设备的取料摆臂机构、农用机具的操纵连杆组、自动化仓储设备的货叉伸缩联动结构中，工作时承受的主要是周期性的拉压载荷与小幅值的交变弯曲载荷，因此建模过程中对各过渡圆角的参数设置做了针对性优化，所有臂身与铰接筒的衔接位置都采用了大半径的平滑圆角过渡，避免直角结构带来的应力集中问题，从根源上降低长期交变载荷下出现疲劳裂纹的风险。铰接端的筒状结构长度经过匹配计算，刚好对应常规连接耳板的总厚度，装配后销轴两端的卡簧槽能够完全露出，不需要额外加装调整垫片就能完成轴向定位，减少现场装配的工序复杂度。

　　建模时的尺寸基准选择以中间位置的铰接孔中心作为主基准，另外两个铰接孔的中心距公差按照机械传动连杆的常用精度等级设置，能够保证同批次加工的构件具备完全的互换性，不需要单独做配钻或者修配处理。构件的整体外轮廓在最大摆角状态下不会超出相邻构件的安装空间，臂身的侧面做了轻微的拔模斜度处理，不管是采用金属铣削加工还是注塑、铸造成型工艺，都能顺利完成脱模或者装夹，适配不同的加工制造场景。另外在铰接孔的两端都设计了微小的倒角结构，既能够去除加工后的锐边毛刺，也能在装配衬套或者销轴时起到导向作用，避免装配过程中刮伤衬套外壁或者销轴表面，影响配合精度。

　　考虑到部分工况下需要在支架上安装位置触发的感应挡片，臂身的平面区域预留了足够的平整安装面，不需要额外做后期加工就能直接固定小型传感元件的安装支架，拓展构件的使用适配范围。整个结构没有复杂的异形曲面，所有特征都采用常规的机械加工特征组合而成，不管是数控铣削加工、精密铸造还是粉末冶金成型都能实现低成本批量制造，同时结构的受力路径清晰，后期做有限元校核时可以快速划分网格，准确计算不同载荷工况下的变形量与应力分布，方便设计人员根据实际的载荷需求调整局部壁厚参数，实现结构的轻量化优化。
