台式机CPU轴流散热风扇三维结构设计

　　日常做消费电子散热结构选型时，这类标准尺寸的轴流散热风扇是接触频次极高的部件，它的核心应用场景覆盖台式计算机CPU风冷散热模组、机箱通风风道构建、小型工控设备主动散热、桌面级3D打印机散热模块、低功率服务器节点辅助散热等多个领域，核心作用是通过定向空气流动带走发热元件表面累积的热量，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至硬件损坏。

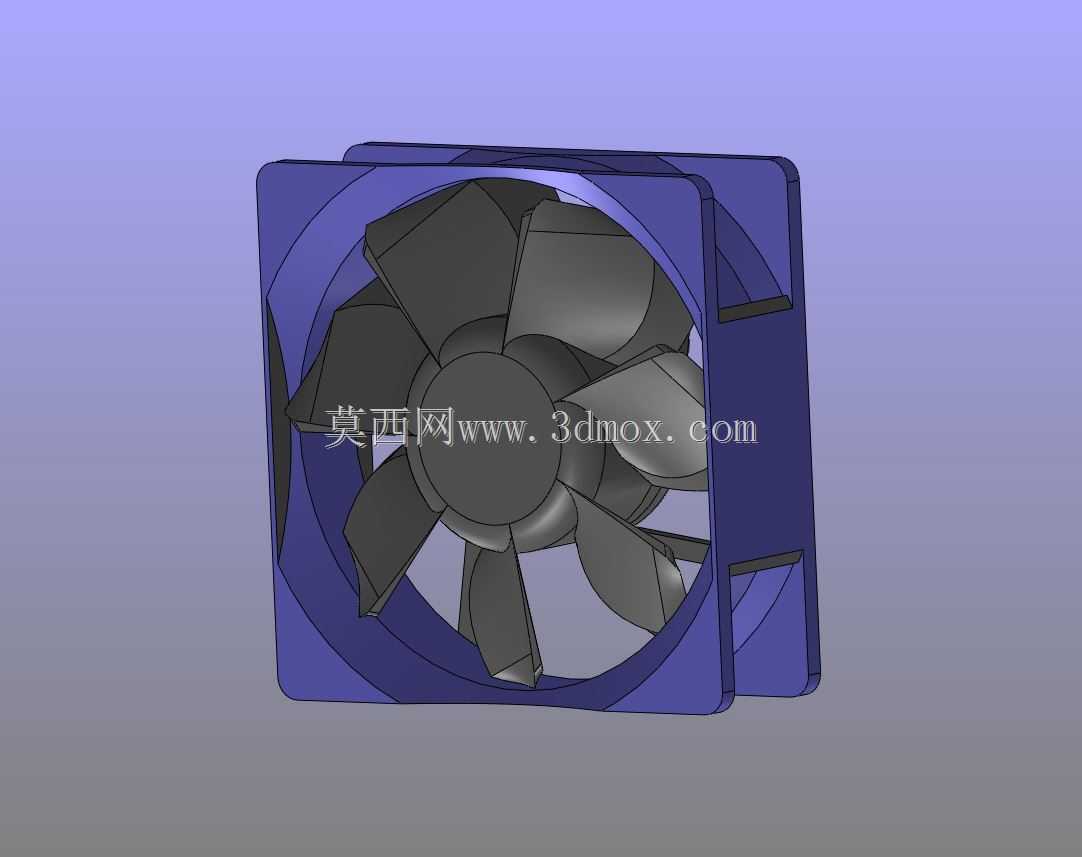

　　从功能特性上看，这款风扇采用七叶后掠式叶片设计，相比常规五叶结构，在相同转速下能输出更平缓的连续气流，叶片通过区域的气流脉动被有效削弱，运转时的气动噪声明显降低，同时叶片前缘做了小角度切角处理，能减少叶片切入气流时产生的涡流损耗，提升静压输出能力，保证在搭配密集铝制散热鳍片时，气流仍能有效穿透鳍片间隙完成热交换。外框采用方形带安装耳的标准结构，四个角预留的安装孔位完全匹配行业通用安装规范，安装边界严格遵循120mm标准风扇的尺寸公差要求，框体厚度控制在25mm，能适配绝大多数塔式CPU散热器、机箱风扇位的安装空间，不需要额外做结构改造就能直接替换同规格的市售产品。

　　设计过程中首先要明确的是安装适配边界，四个安装孔的中心距严格控制在105mm，孔位直径预留3mm的螺丝穿入间隙，兼容M3规格的自攻螺丝与减震胶钉固定，框体的进出风侧做了1mm的倒角处理，避免安装时刮伤线材或者操作人员手部。轮毂部分的直径设计为框体内径的35%，既给内置的驱动电机预留足够的安装空间，又不会过度遮挡有效通流面积，轮毂与叶片的衔接处做了圆弧过渡，减少应力集中的同时，也能降低气流在轮毂根部的流动阻力。框体的内侧壁与叶片叶尖的间隙控制在0.8mm，这个间隙值是平衡加工公差与气动效率的结果——间隙过大会导致叶尖漏气回流，降低风扇的送风效率，间隙过小则会因为注塑件的成型公差、运转时的细微振动出现叶尖擦框的问题，引发异常噪音甚至结构损坏。

　　实际选型应用时，这类风扇的出线位置通常设置在框体侧边的出线槽内，线材走向预留了足够的避让空间，不会干涉叶片的正常运转，框体四个角的安装位还预留了减震胶垫的安装槽，安装橡胶减震垫后能有效吸收风扇运转时产生的微幅振动，避免振动传递到机箱或者散热器结构上引发共振噪声。叶片的曲面造型是整个设计的核心，每个叶片的安装角从叶根到叶尖做了渐变处理，叶根处安装角更大，保证轮毂附近的气流能被有效驱动，叶尖处安装角适当减小，匹配叶尖更高的线速度，避免叶尖区域气流出现失速，整个叶片的曲面通过多段样条曲线拟合完成，曲面曲率连续无突变，能保证气流沿着叶片表面平滑流动，减少紊流的产生。

　　在结构强度设计上，框体的侧壁厚度设置为1.8mm，采用ABS或者PC注塑成型就能满足日常使用的结构强度要求，叶片厚度从叶根的2.5mm渐变到叶尖的1.2mm，既保证叶根位置的结构强度能承受高速运转的离心力，又能减轻叶片整体重量，降低电机的启动负载与运转功耗。框体的四个安装耳位置做了局部加厚处理，加厚区域延伸到框体侧壁，避免安装时螺丝锁紧力过大导致安装耳开裂。进出风侧的框体边缘做了环形的加强筋结构，既提升框体的整体抗变形能力，又能对进出风的气流起到一定的整流作用，减少气流在框体边缘的涡流。

　　做这类散热部件的三维建模时，需要重点关注各个配合尺寸的公差匹配，比如电机与轮毂的配合公差、叶片与框体的间隙公差、安装孔位的位置度公差，这些细节直接决定了模型转化为实际产品后的装配可行性与运转性能，不能只追求外观的相似度而忽略工程实际的尺寸约束。很多新手建模时容易忽略安装孔位的沉头设计、出线槽的避让空间这些细节，导致最终的模型无法直接用于结构适配或者3D打印验证，这款模型在这些细节上都做了贴合实际量产产品的还原，能直接用于散热模组的结构匹配验证、风冷散热系统的风道仿真模拟参考，也能作为同类轴流风扇设计的基础模板，根据不同的转速、风量需求调整叶片数量、曲面角度与框体尺寸，快速衍生出适配不同散热场景的风扇结构。
