手持电动工具模芯及型腔成型结构设计

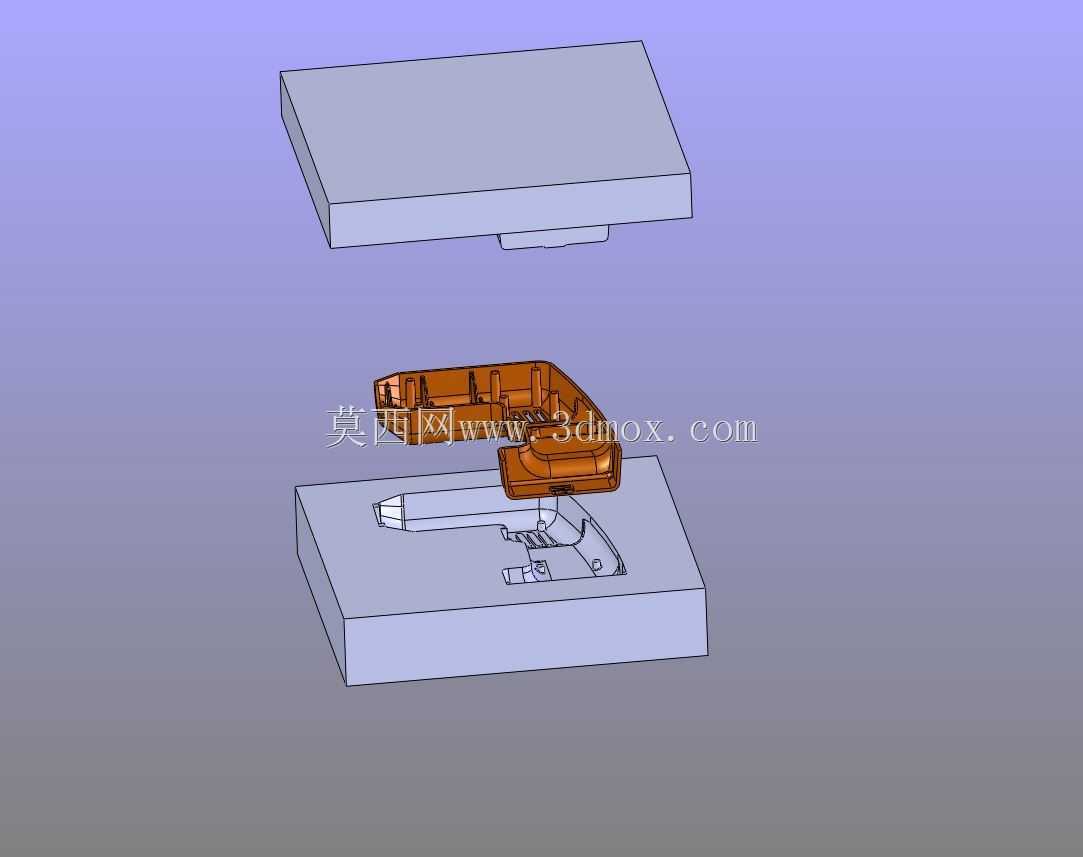

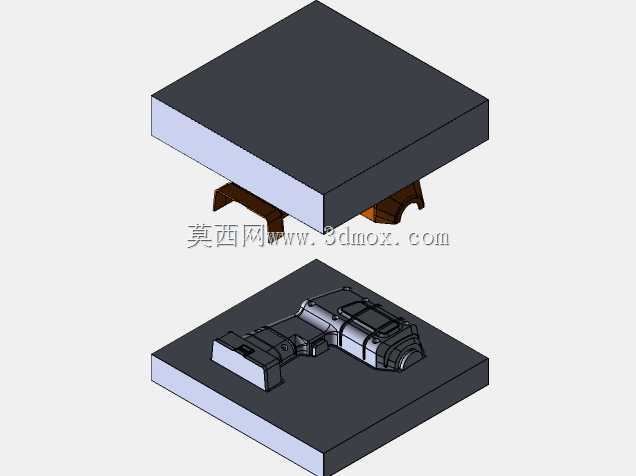

　　这套模芯与型腔结构，主要面向手持类电动工具外壳的注塑成型工序，在电动工具量产线的注塑工位承担核心成型功能，直接决定手持电动工具外壳的尺寸精度、外观质感与装配适配性。日常生产中，这类模具结构适配卧式注塑机的安装标准，可直接固定在注塑机的动定模安装板上，完成ABS、改性PP等常用电动工具外壳塑料原料的注射成型作业，产出的工件可直接进入后续的披锋去除、表面处理、零部件总装工序，是手持电动工具外壳量产环节不可或缺的核心工装部件。从结构设计逻辑来看，这套模芯型腔完全贴合手持电动工具外壳的曲面造型，针对手持区域的人体工学弧度做了精准的分型面处理，分型线沿着产品外观的非视觉面布置，尽可能减少后续外观打磨的工作量，避免合模错位导致的外观缺陷。

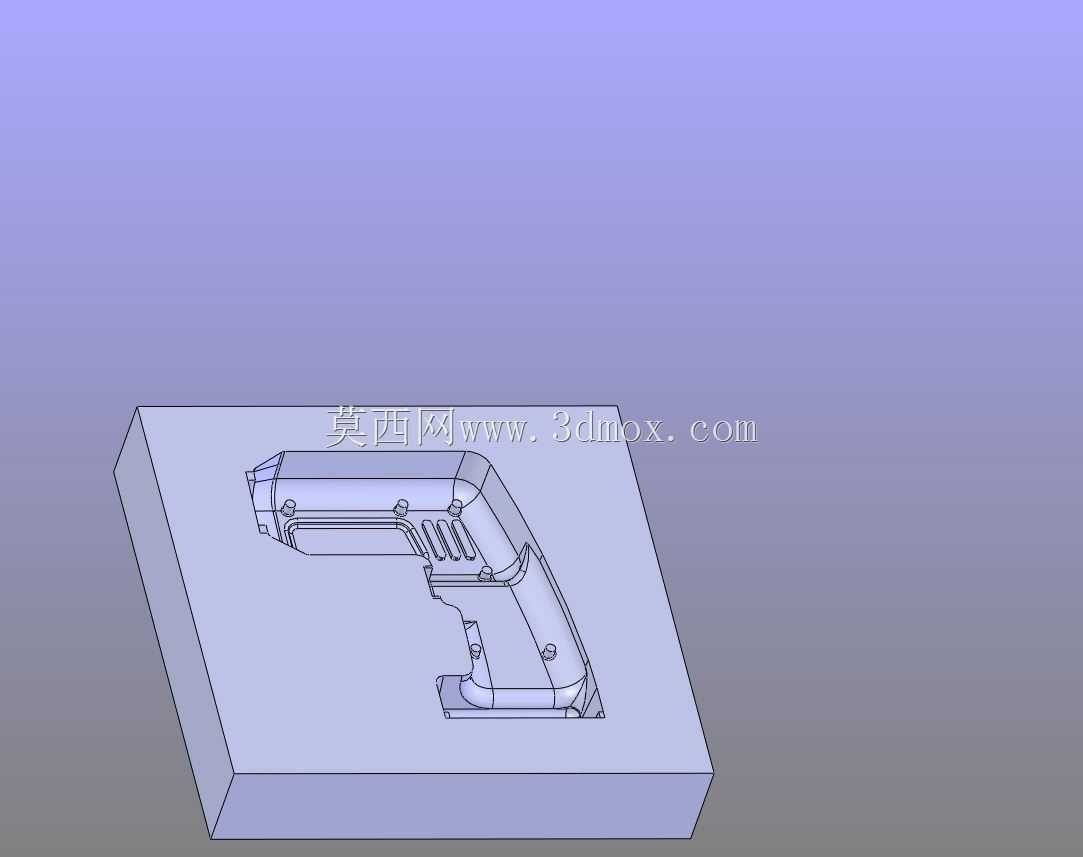

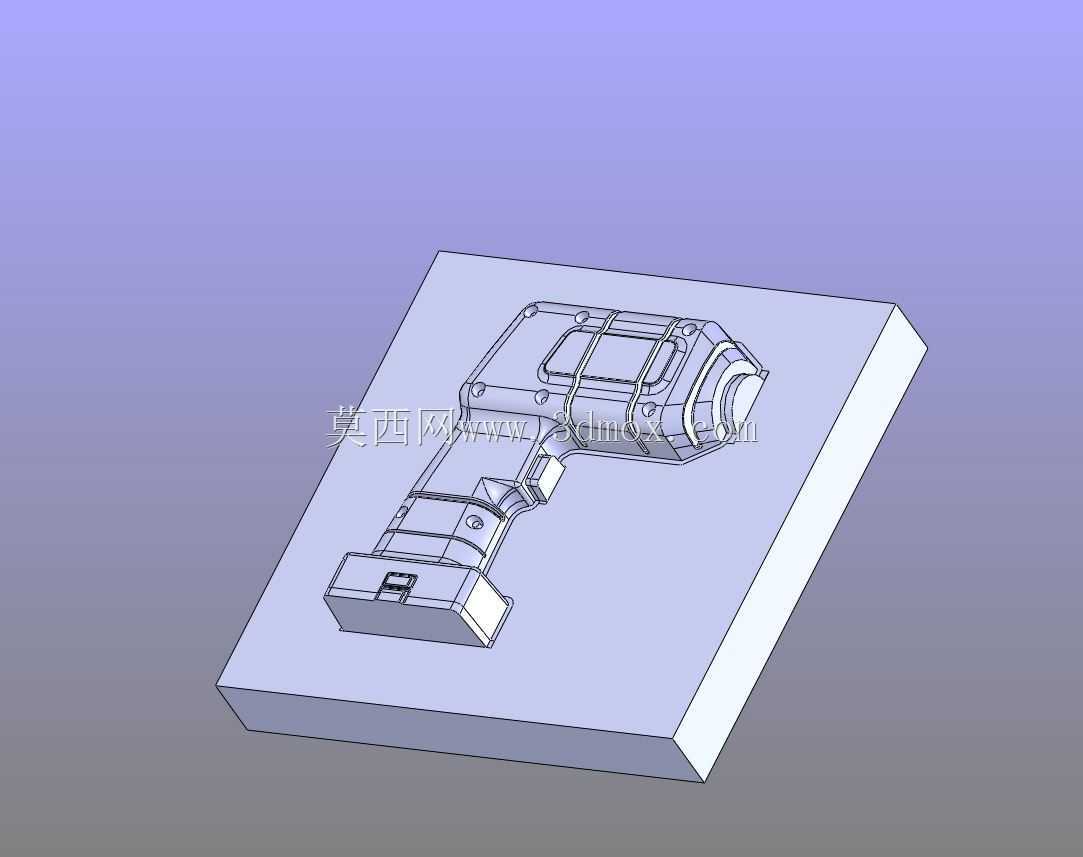

　　模芯部分对应产品的内型腔结构，所有的加强筋、螺丝柱、卡扣装配位都做了对应的镶件拆分设计，既方便加工过程中对细微结构的精度管控，也能在量产过程中出现局部磨损时快速更换镶件，减少整模返修的停机时间。型腔侧则对应产品的外表面，针对手持区域的防滑纹理做了整体蚀刻预留，表面抛光等级达到镜面要求，确保注塑完成后产品外表面无流痕、无缩痕，满足电动工具产品的外观质量要求。从安装边界来看，整套模架采用标准龙记模架规格，模芯与型腔的安装槽尺寸完全匹配标准模架的开框尺寸，无需额外做非标加工即可完成装配，导柱导套的定位精度控制在0.02mm以内，合模过程中不会出现错位飞边的问题。浇注系统采用侧浇口进料，浇口位置设置在产品的底部非外观区域，

　　注塑完成后浇口残留可通过简单的冲切工序去除，不会影响产品的外观与装配性能。冷却水路的布置沿着模芯与型腔的轮廓走向排布，距离成型面的距离保持在15-20mm的合理区间，确保成型过程中模温均匀，避免产品出现局部收缩不均导致的变形问题，将单模成型周期控制在合理范围内，匹配量产线的节拍要求。针对手持电动工具外壳上的异形通孔结构，模芯上设置了对应的斜顶抽芯结构，开模过程中斜顶可同步完成侧孔的抽芯动作，不会出现产品顶出拉伤的问题，顶针的布置位置选在产品的内表面加强筋交汇处，既保证顶出过程中产品受力均匀，不会出现顶白、顶穿的缺陷，也不会在产品外观面留下顶针痕迹。在实际生产适配中，这套模芯型腔结构可适配锁模力120-160吨的卧式注塑机，

　　安装时只需匹配注塑机的定位圈尺寸、浇口套同轴度即可快速上机调试，无需做额外的结构改装。针对量产过程中可能出现的排气问题，分型面上开设了深度0.02mm的排气槽，可快速排出型腔内的空气，避免产品出现烧焦、缺胶的缺陷，适配不同流动性的塑料原料生产需求。
