工业级三相异步电动马达结构设计

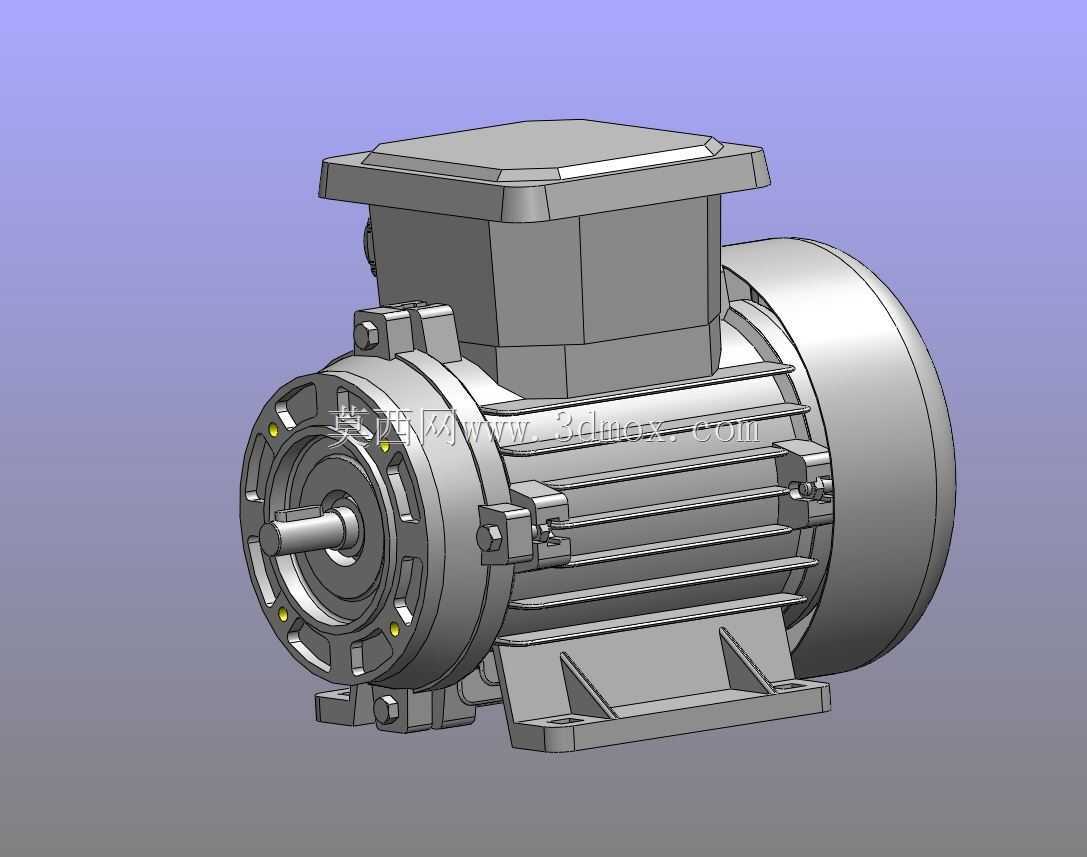

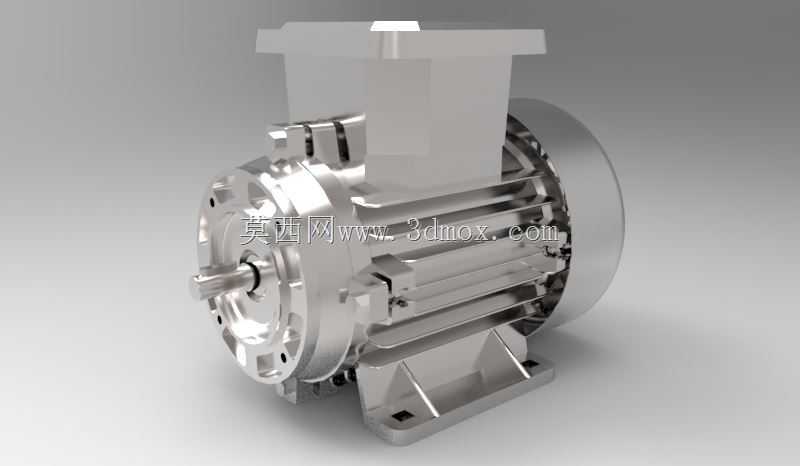

　　这款电动马达的三维结构设计，完全围绕工业现场的实际安装与运行需求展开，建模过程中优先考虑了设备在不同工况下的适配性，没有做多余的装饰性结构，所有几何特征都服务于实际功能。从应用场景来看，这类电机是工业传动系统里的核心动力源，可直接配套皮带输送机、小型机床进给机构、风机泵类负载、自动化生产线的输送辊道，也能通过联轴器连接减速机后驱动重型输送设备、搅拌装置等，覆盖了轻工制造、冶金辅助、物料输送、通用机械配套等多个场景的动力需求。

　　在功能特性上，模型还原了脚座安装与法兰安装双兼容的结构设计，前端盖的法兰止口精度在建模时预留了H7级的公差配合基准，底部脚座的安装孔位按照通用工业电机的安装尺寸规范做了定位，不管是卧式安装在设备机架的安装平面，还是立式法兰安装在减速机、泵体的输入端，都能保证输出轴的同轴度要求，避免运行中出现偏磨、振动超差的问题。接线盒的位置设置在机壳顶部，建模时预留了线缆进线的密封结构空间，现场布线时可以从正面、侧面两个方向进线，适配不同车间的布线走向，避免线缆过度弯折影响防护性能。机壳表面的散热筋结构没有做等距的简化排布，而是根据电机运行时的温升分布做了疏密调整，靠近定子绕组的核心发热区域散热筋高度更高、间距更小，端盖位置的散热筋则适当降低高度，兼顾散热效率与安装时的操作空间，不会因为散热筋突出过多影响相邻部件的安装间隙。

　　设计思路上，整个模型从内到外遵循了工业电机的实际装配逻辑，输出轴的轴伸端按照标准轴径做了键槽结构，键槽的位置、深度都参考了对应功率段电机的载荷要求，建模时预留了键连接的装配间隙，方便后续装配平键传递扭矩。前后端盖的轴承室位置做了台阶定位结构，保证轴承安装时的轴向定位精度，端盖与机壳的连接螺栓孔做了沉头设计，螺栓安装后不会突出端盖表面，避免安装时与周边部件产生干涉。吊环结构的位置设置在机壳重心的正上方，起吊时能保证电机保持水平状态，不会出现倾斜磕碰输出轴或者接线盒的问题，吊环的螺纹孔深度也按照起吊载荷的要求做了足够的深度设计，避免起吊时出现滑牙风险。

　　从安装边界尺寸来看，模型的轴向总长度、径向最大尺寸、脚座安装孔的中心距、轴伸端的长度与直径、法兰止口的直径与安装孔分布圆尺寸，都完全符合对应机座号电机的通用安装规范，设计人员在做整机设备布局时，可以直接调用这个模型做干涉检查，不需要再额外核对安装尺寸。输出轴的中心高尺寸严格按照标准设定，不管是配套带轮、链轮还是联轴器，都能保证与从动部件的中心高一致，减少现场安装时的垫片调整工作量。接线盒的外部尺寸预留了足够的端子安装空间，内部可以容纳三相电源的接线端子与接地端子，接线盒盖的密封槽结构也做了还原，配套密封圈后可以达到常规工业环境要求的防护等级，适配多粉尘、少量溅水的车间环境。

　　在细节结构上，电机的风罩与后端盖的连接卡扣结构做了完整还原，风罩的通风孔按照实际通风流向做了排布，既可以保证冷却风顺利通过散热筋带走热量，也能避免较大的杂物进入风罩碰坏风叶。前端盖的油封安装位置做了精准的槽位设计，安装骨架油封后可以有效阻挡外界的粉尘、水汽进入轴承室，延长轴承的使用寿命，同时也能避免轴承润滑脂泄漏污染设备或者加工物料。所有的连接螺栓位置都预留了足够的扳手操作空间，不管是装配还是后期维护拆卸，都不需要使用特殊的非标工具，普通的开口扳手或者套筒就可以完成拆装操作，降低现场维护的工具成本。
