伺服驱动旋转式多工位分度装置结构

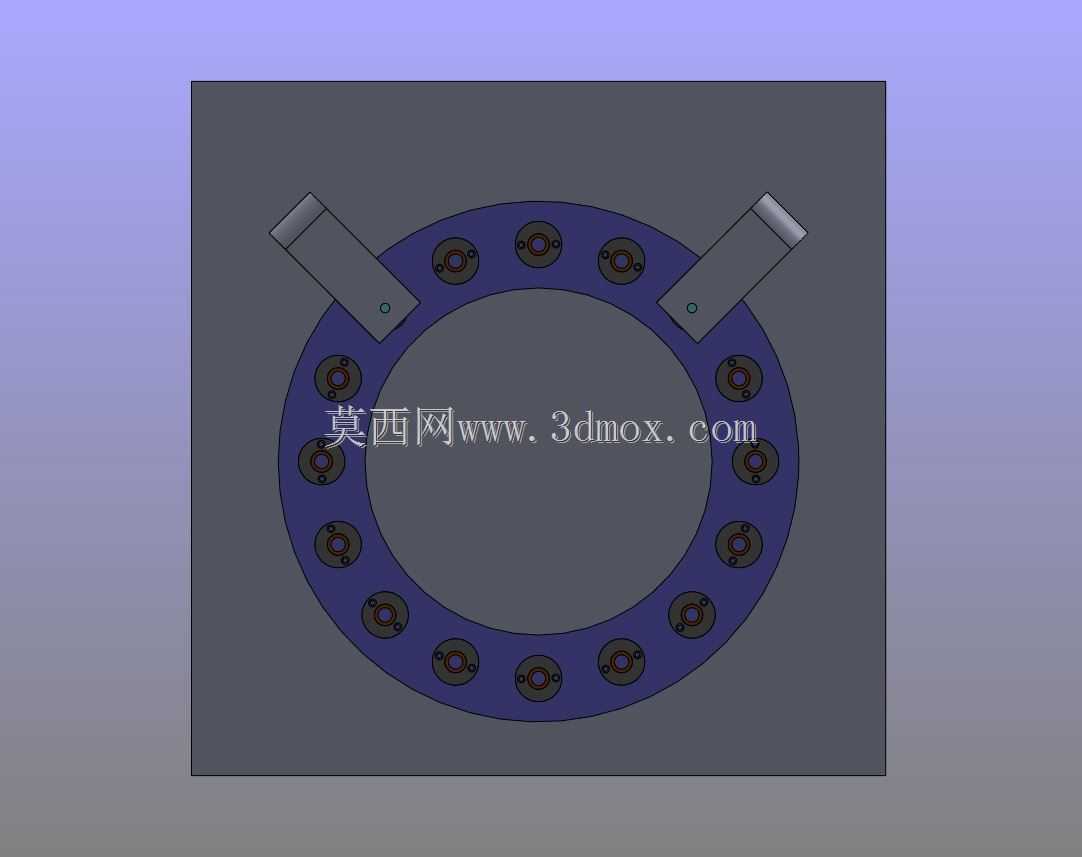

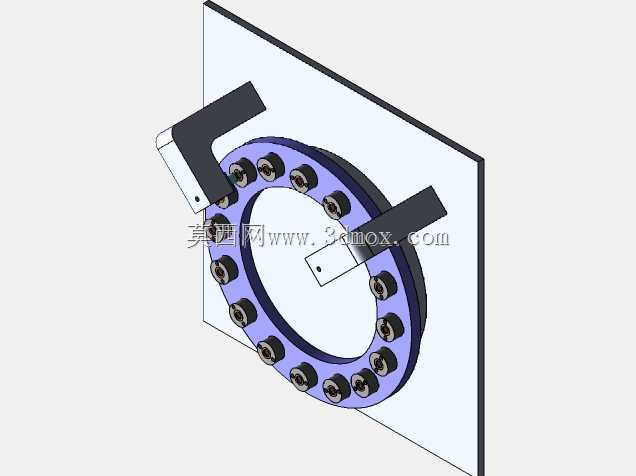

　　在批量零件的铣削、钻孔、圆周刻线、多面装配等工序里，这类伺服旋转分度装置是衔接工序节拍、减少重复装夹误差的核心功能部件，和传统的棘轮棘爪、槽轮机构分度结构相比，伺服驱动的分度逻辑可以通过参数调整适配不同分度数的加工需求，不需要更换机械分度盘就能覆盖3等分、4等分、6等分、12等分甚至任意角度的分度动作，适配小批量多品种的柔性加工场景。从结构布局来看，该装置核心承载为环形回转基体，基体圆周方向均匀布置多组安装定位孔，用于装夹待加工工件或者配套工装夹具，基体两侧对称布置的锁紧定位组件，会在分度动作完成后对回转基体施加径向锁紧力，避免切削受力时回转盘出现微位移，保障加工位置的重复定位精度。设计过程中首先要匹配安装边界，

　　这类分度装置通常嵌入机床工作台或者自动化装配线的工位转盘基座内，因此回转基体的外径、中心通孔尺寸、底部安装孔的节圆直径都要和配套设备的安装位预留公差，中心通孔的设计主要是为了穿过待加工长轴类零件、或者布置气路电路管线，避免管线随转盘回转出现缠绕问题。传动端的设计上，伺服输出端通常搭配高精度行星减速机再和回转支承的齿圈啮合，选型时要核算整套回转部件加上满载工件的转动惯量，匹配伺服电机的惯量比，避免启停时出现过冲或者定位滞后，齿圈的侧隙要控制在合理范围，既保证传动顺畅无卡滞，又要把反向间隙控制在精度允许区间内。锁紧组件的设计采用斜楔顶紧结构，当伺服完成分度动作到位后，锁紧块在气缸或者液压缸的驱动下伸出，顶靠在回转基体的外圆定位面上，

　　两个对称布置的锁紧点可以抵消单侧顶紧带来的偏载，让回转盘受力均匀，不会因为锁紧力导致盘面倾斜。日常应用场景中，这类装置既可以配套立式铣床做圆周方向的多孔加工，也可以集成到自动化装配线上做不同工位的工序切换，比如在圆周方向依次布置上料、零件压装、检测、下料工位，通过分度装置的间歇回转完成整套装配流程，相比多工位直线输送线，这类回转式分度结构占地空间更小，工位之间的定位精度更容易保障。设计建模时要重点关注几个配合公差：回转支承和基座安装面的平面度公差，避免安装后回转盘出现端面跳动；锁紧块和回转基体外圆的配合面硬度要匹配，两者都做淬火处理，避免长期反复锁紧出现接触面压痕凹陷，影响锁紧刚性；另外圆周方向的安装孔位置度公差要严格控制，

　　保证装夹工装后每个工位的位置一致性，减少不同工位之间的加工误差。和手动分度台相比，伺服驱动的结构可以接入机床的数控系统，和主轴进给、刀具动作做逻辑联动，不需要人工操作分度手柄，能大幅降低重复操作的劳动强度，同时分度速度可以根据加工节拍调整，在保障定位精度的前提下压缩分度空行程时间，提升整体加工效率。在装配调试环节，要先空载运行测试不同角度的分度定位精度，通过伺服参数的补偿修正传动间隙带来的分度误差，再逐步加载测试锁紧状态下的刚性，模拟切削受力时的盘面位移量，确保在额定负载下的加工精度符合工艺要求。这类结构的扩展性较强，根据不同的负载需求，可以调整回转盘的直径、锁紧组件的数量、伺服电机的功率规格，覆盖从微小零件精密加工到重型部件焊接变位的不同场景需求。
