移动冲裁冲孔复合冲压模具结构设计

　　这套移动冲头系统属于精密冲压加工领域的复合模结构，主要应用于中小型金属板材的批量冲裁与内孔成型工序，常见于家电五金、汽车零部件、电子接插件等需要高精度板件加工的生产场景，可在单次压力机行程内完成板料的外形落料、内形冲孔两道核心工序，相比单工序模能大幅减少工序周转时间，提升板件加工的位置精度，避免多工序定位带来的累积误差。

　　从实际生产用途来看，该结构适配开式或闭式机械压力机的安装接口，可处理厚度0.5-6mm的冷轧钢板、铝板、铜板等常用冲压板材，加工出的零件外形轮廓与内孔的同轴度可控制在0.02mm以内，断面粗糙度满足普通冲压件的装配要求，无需额外的二次修边工序。整套结构的核心功能逻辑围绕“先压料、后冲裁、同步卸件”的冲压工艺原则设计，避免冲裁过程中板料出现翘曲、移位，同时保证冲裁完成后工件与废料能顺利脱离模腔，不会出现粘模、卡料的生产故障。

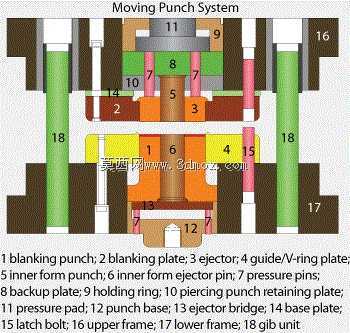

　　在结构设计思路上，整套模具分为上模作业区与下模支撑区两个核心部分：上模部分集成了压料垫、内形凸模、落料凸模、冲孔凸模固定板、背托板等核心作业零件，压料垫在冲裁开始前率先接触板料，通过内置的弹性元件提供稳定的压料力，防止板料在冲裁瞬间发生侧向滑移；落料凸模负责板料的外形冲切，内形凸模同步完成板料内部型孔的冲制，背托板则为各个凸模提供刚性支撑，避免冲裁过程中凸模因受力过大出现弯折、崩刃的问题，冲孔凸模固定板将细小的冲孔凸模精准定位，保证各个小孔的位置度符合设计要求。下模部分设置了导向/V形环板、落料凹模板、顶件桥、凸模底座等结构，导向/V形环板一方面与上模的导套配合实现上下模的精准对中，合模间隙可控制在0.01mm以内，另一方面V形环结构在精冲场景下可嵌入板料表面，形成三向压应力状态，提升冲裁断面的光亮带占比；落料凹模板与落料凸模保持均匀的冲裁间隙，间隙值根据加工板材的厚度与材质调整，通常为板材厚度的5%-10%；顶件桥与顶件销配合，在压力机滑块回程时将卡在凹模型腔内的工件平稳顶出，避免工件随上模上行。

　　整套结构的压力销均匀分布在各个受力点周边，将弹性元件的压力均匀传递到压料与顶件部件上，避免局部压力过大导致板料压痕或者卸件卡滞；导柱导套组件采用对称双导柱布局，安装在模具的两侧区域，导柱长度满足开模状态下仍有足够的配合长度，不会出现导柱脱套的问题，保证上下模合模过程中无侧向偏移。从安装边界来看，整套模具的闭合高度适配常规100-250吨压力机的安装空间，上下模座的安装槽尺寸符合标准压力机的T型槽布局，无需额外改装即可直接装夹使用；模具的外形轮廓在长宽方向预留了足够的安装压板空间，侧面设置了起吊螺纹孔，方便模具的吊装与转运。

　　在实际使用过程中，该结构的各个易损件均采用快换式设计，冲裁凸模、凹模镶块磨损后可单独拆卸更换，无需整套模具报废，降低了生产维护成本；各个滑动配合面均设计了润滑通道，可定期加注冲压润滑油，减少零件磨损，提升模具的整体使用寿命，常规维护下整套模具的冲次寿命可达百万次以上，满足大批量连续生产的需求。结构中各个零件的定位均采用销钉精准定位，装配时无需反复调整间隙，降低了模具的装配难度，对于模具装配钳工来说，可按照装配图的标注顺序依次完成各个组件的组装，装配完成后仅需试冲少量板件即可验证间隙均匀性，大幅缩短模具的交付周期。
