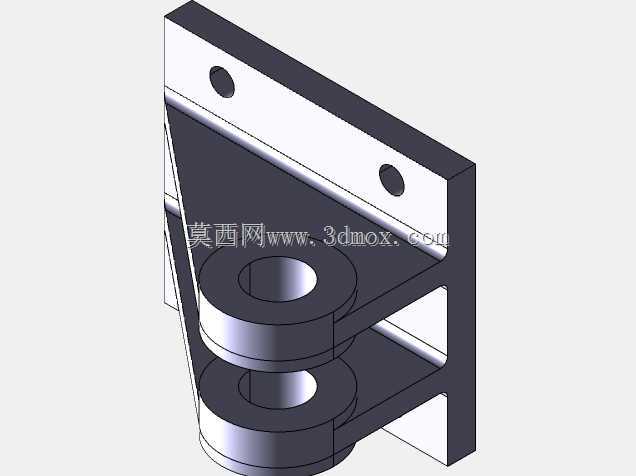

带加强筋双衬套立式安装支撑座结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461771
  • 带加强筋双衬套立式安装支撑座结构

  这款立式支撑结构在轻工输送线、小型工装夹具台、非标检测设备的导向机构中十分常见,主要承担轴类零件的径向承载与轴向定位作用,避免悬臂轴在往复运动、间歇转动过程中出现挠曲变形,保障传动部件的运行同轴度。从实际装配场景来看,该结构的竖直安装板上预留了两个同轴度公差控制在0.02mm以内的通孔,可通过内六角螺栓直接固定在设备的立式安装基面或者型材框架的立面上,安装时无需额外加工转接垫板,两个安装孔的孔距经过适配设计,能匹配市面上主流40系列、50系列工业铝型材的中心孔距,也可适配厚度10mm以上的钢板焊接机架安装面,安装板背面设计有0.5mm的铣平加工余量区域,能抵消机架焊接或型材拼接带来的平面度误差,保证安装后支撑座整体不会出现偏斜。

  结构中部的三角形加强筋是设计的核心受力部分,区别于无筋的平板式支撑,该加强筋从安装板根部一直延伸到下方两层衬套安装位的侧面,将竖直方向的载荷直接传导到安装基面,同时抵消轴类零件运转时带来的侧向弯矩,在承受150N径向载荷的工况下,筋板位置的最大形变可控制在0.01mm以内,完全满足小型传动机构的刚度需求。两层同轴布置的衬套安装位采用等径通孔设计,可镶嵌铜基石墨自润滑衬套或者深沟球轴承,上下两个安装位的间距经过优化,能为直径12-20mm的光轴提供足够的支撑跨距,避免轴在衬套内部出现卡滞,衬套安装位的端面设计有0.2mm的沉台,可用于安装轴用挡圈或者轴承端盖,限制轴的轴向窜动,不需要额外设计轴向定位结构,减少装配时的零件数量。

  从建模逻辑来看,该结构优先采用拉伸凸台完成主体轮廓的搭建,再通过筋特征生成三角加强结构,安装孔与衬套孔均采用异形孔向导特征生成,保证孔的公差等级符合装配要求,所有棱边都做了R0.5-R1mm的倒角处理,既避免加工后锐边划手,也能减少热处理或者表面处理时的应力集中问题。整个结构的外形轮廓在安装后不会超出安装基面的投影范围,不会和周边的传动轮、传感器走线等部件产生干涉,水平方向的最大宽度控制在80mm以内,竖直方向的总高度控制在100mm以内,适合在空间紧凑的小型设备内部布置,不需要为该支撑座预留额外的操作维护空间,日常检查时仅需观察衬套磨损情况即可,拆装时松开两个安装螺栓就能整体取下,维护效率较高。

  在实际选型应用中,该结构可替换传统的分体式轴承座搭配焊接支架的方案,减少了现场焊接、配打孔的工序,所有加工面均在出厂前完成机加工,装配时直接拧紧紧固件就能达到使用精度要求,尤其适合教学实训场景下的机构搭建、小型自动化设备的导向轴支撑、实验测试平台的工装定位等场景,在低速、轻载的往复运动工况下,使用寿命可比无筋支撑结构提升三倍以上,不会因为长期受侧向力出现安装板弯折、衬套偏磨的问题。
