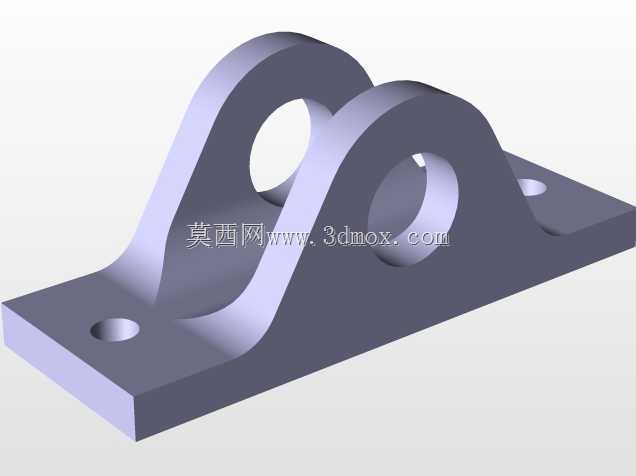

双立耳带安装底板铰接支撑座结构

　　这类带双立耳的安装支撑结构，在各类工业设备的铰接传动、支撑限位场景中应用十分广泛，从输送线的摆臂铰接位、小型工装夹具的转动支点，到非标自动化设备的连杆连接端，都能看到这类结构的身影。它的核心作用是为需要绕固定轴做回转摆动的部件提供稳定的安装基准，同时通过底板的固定结构将受力均匀传递到设备机架上，避免铰接点出现应力集中导致的结构变形。

　　从结构设计逻辑来看，底部的矩形安装板是整个零件的承载基础，板上预留的两个沉头安装孔，分别布置在底板长度方向的两端位置，这种对称式的孔位设计可以保证安装后受力均匀，不会因为单侧受力出现翘曲问题，沉孔结构可以让内六角螺栓安装后头部完全埋入板内，不会突出平面干涉其他相邻部件的运动轨迹。两个向上延伸的立耳采用了大圆弧过渡与底板连接，过渡圆角的设计并非单纯为了外观，而是从应力分散的角度出发，避免直角连接处出现应力断裂风险，尤其是在铰接部件承受交变载荷的工况下，圆弧过渡结构能大幅降低疲劳失效的概率。

　　两个立耳上同轴加工的通孔是整个零件的核心功能位，孔的轴线与底板安装面保持严格平行，同时与底板的对称中心面垂直，这种形位公差要求是为了保证穿入铰接轴后，轴的转动不会出现卡滞，配套的转动部件摆动过程中不会出现偏磨。两个立耳之间预留的间隙宽度，需要根据配套铰接部件的连接端厚度来匹配，间隙过小会导致装配时部件无法卡入，间隙过大则会让铰接轴承受额外的弯矩，缩短轴和衬套的使用寿命。立耳的外侧同样做了斜面过渡，在保证结构强度足够的前提下，尽可能减少零件的整体重量，降低材料成本，同时也避免了尖锐棱角带来的装配安全隐患。

　　在实际选型应用时，首先要确认底板的安装边界尺寸，保证安装板能够完全贴合在对应的机架安装面上，不会和机架上的其他加强筋、固定螺栓出现位置干涉。其次要核算立耳通孔的承载能力，根据铰接点的最大径向载荷、摆动频率来确认孔的直径和立耳厚度是否满足工况要求，如果是重载工况，还需要在通孔内压入铜衬套或者自润滑轴承，减少孔壁的磨损，延长零件的更换周期。安装时需要先将铰接部件放入两个立耳的间隙中，对齐孔位后穿入铰接轴，再通过底板的两个沉孔将整个支撑座固定在机架上，固定螺栓需要加装防松垫圈，避免设备运行过程中振动导致螺栓松动。

　　这类结构在建模过程中，需要重点关注两个立耳孔的同轴度约束，以及过渡圆角的连续性，避免出现曲面断层导致后续工程图导出或者数控加工时出现错误。底板的安装面需要设置为加工基准面，所有形位公差都以这个面为基准进行标注，才能保证加工出来的零件装配精度符合设计要求。对于需要经常拆卸维护的铰接点位，还可以在立耳的外侧预留油嘴安装孔，方便定期加注润滑脂，减少铰接位置的磨损。
