工业设备用U型槽式金属连接支撑构件

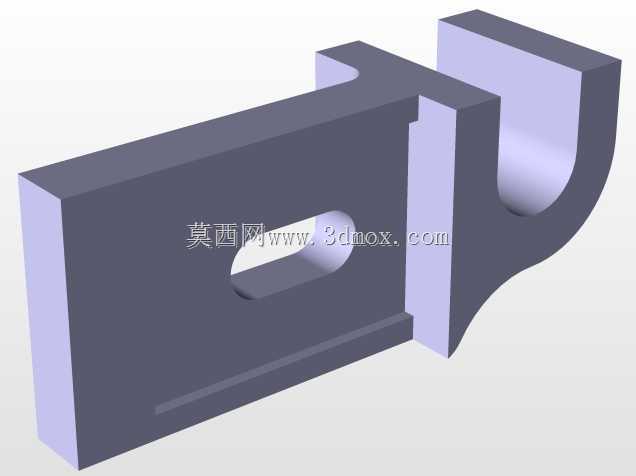

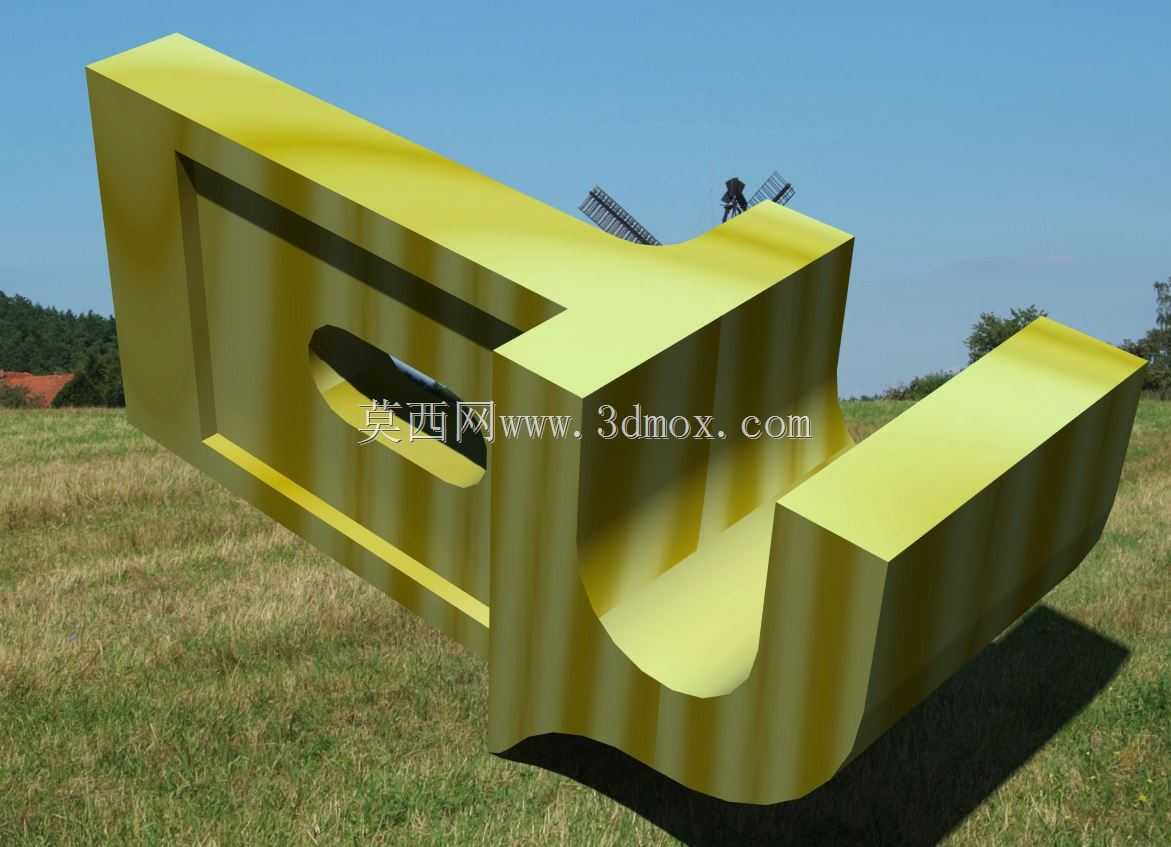

　　该构件属于工业设备中常用的连接支撑类结构件，在各类工装夹具、输送线侧边定位、非标设备机架接驳、机床附件安装场景中应用广泛，主要承担相邻部件之间的载荷传递、位置限定以及辅助支撑作用，能够在设备运行过程中抵消部分横向剪切力与纵向压应力，避免连接部位出现应力集中导致的形变失效。从结构设计来看，整体采用一体化铣削成型的思路，主体为带加强筋的L型基座延伸出U型卡槽结构，基座背部设置的内凹减重槽并非单纯为了减少材料用量，而是经过受力仿真验证后，在不降低整体结构刚性的前提下，优化了构件的重量分布，同时减重槽的侧壁形成了两道纵向加强肋，能够提升构件在承受侧向冲击时的抗形变能力。中部开设的长圆孔为安装调节位，允许配套螺栓在孔内有一定的调整余量，

　　方便现场安装时对位校准，抵消加工过程中产生的安装孔位累计误差，长圆孔的边缘做了0.5mm的倒角处理，避免螺栓紧固时应力集中在孔边造成开裂。端部的U型卡槽为工作面，卡槽的内圆弧面与被支撑部件的外圆弧面完全贴合，接触面积比直角卡槽提升40%以上，能够有效分散接触应力，避免被支撑部件表面出现压痕，卡槽的两个侧壁厚度经过等强度计算，在承受额定载荷时侧壁形变量控制在0.02mm以内，满足精密设备的定位精度要求。从安装边界来看，构件的基座底面为安装基准面，平面度公差控制在0.01mm以内，保证安装后与安装面完全贴合，不会出现倾斜导致的受力偏移；基座的两个侧边设置有定位靠面，安装时可直接靠紧相邻构件的定位边，无需额外打表校准即可快速完成定位，

　　提升装配效率。构件的整体外形尺寸适配常规的工业铝型材安装间距，可直接搭配40系列、50系列工业铝型材使用，无需额外加工转接板。在实际使用场景中，这类构件常被用在自动化生产线的工件定位工位，作为工件托架的支撑座使用，U型卡槽刚好承托圆柱形工件的轴颈部分，配合上方的压紧机构即可完成工件的快速固定；也可用于机床的行程限位块安装座，长圆孔的调节余量可以方便调整限位开关的触发位置，适配不同行程的加工需求；在工装夹具领域，该构件可作为夹紧臂的连接支座，通过螺栓与夹具底板连接，U型槽内安装铰接轴实现夹紧臂的摆动动作，加强筋结构能够承受夹紧过程中的反作用力，避免支座出现歪斜导致夹紧失效。设计过程中针对构件的受力路径做了优化，载荷从U型卡槽传入后，

　　会沿着两道纵向加强肋传递到整个基座平面，再通过安装螺栓分散到安装基体上，不会出现局部应力过大的问题，所有的棱边都做了倒钝处理，避免安装调试过程中划伤操作人员，也不会因为尖锐棱边造成应力集中引发的疲劳断裂。构件的壁厚设计兼顾了刚性与材料成本，非受力部位的壁厚适当减薄，受力关键部位的壁厚做了加厚处理，整体重量比同载荷等级的实心直角支座降低32%，同时刚性满足额定载荷下的使用要求，适合批量加工应用。
