双主体L型运动连接零件结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:461775
  • 双主体L型运动连接零件结构设计
  • 双主体L型运动连接零件结构设计

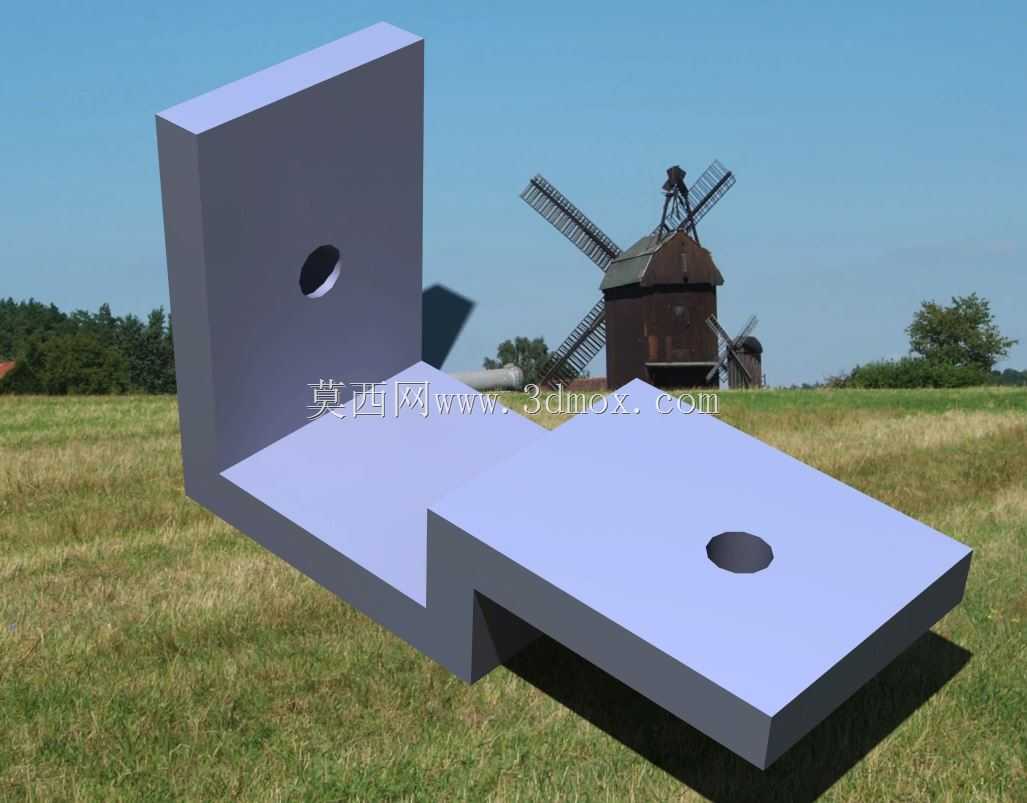

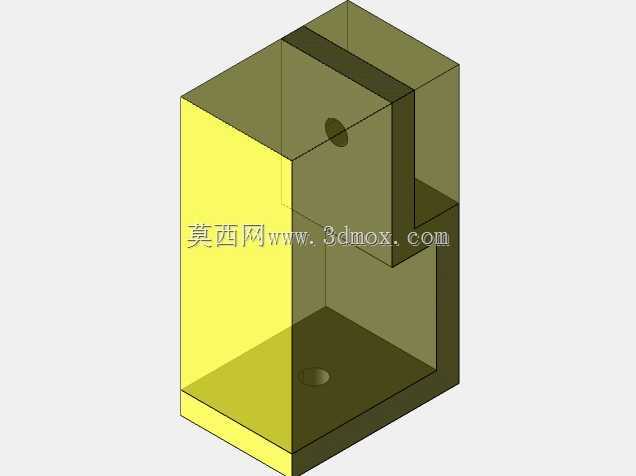

  在常规工装夹具、小型自动化输送线的工位定位模块、以及非标设备的可调式连接结构中,这类带双安装基面的L型运动零件是非常常见的受力连接件,它承担着两个运动主体之间的动力传递、相对位置约束以及安装基准定位的作用,区别于普通的固定角码,该零件需要在往复运动工况下持续承受交变载荷,因此结构设计上的细节处理直接决定了整套机构的运行稳定性与使用寿命。从结构形态来看,该零件采用垂直折弯的一体化构型,两个互相垂直的安装平面上各预留了一个同轴度经过校准的圆形安装孔,其中竖直基面的厚度大于水平基面,这一设计是考虑到竖直方向通常作为固定侧与动力输出端连接,需要承受更大的倾覆力矩,加厚的基体可以有效降低运动过程中的形变量,避免孔位偏移导致的运动卡滞。

  水平基面则采用了台阶式的下沉结构,靠近折弯根部的位置做了让位槽设计,这一细节是为了在两个主体做相对开合运动时,避免相邻构件的棱边发生运动干涉,同时也能减少零件整体的重量,降低运动过程中的惯性负载,对于需要高频往复动作的机构来说,更小的运动惯量意味着驱动端的负载更低,启停位置的精度也更容易控制。在实际安装场景中,该零件的竖直面通常通过螺栓与直线滑台的滑块端面锁紧,安装孔位采用间隙配合公差,方便装配时微调安装角度,保证水平基面的运动平面与滑台运动方向保持平行;水平基面的安装孔则用于连接执行端的工装治具,孔位周边做了轻微的沉台处理,螺栓锁紧后头部不会突出基面平面,避免治具安装时出现贴合间隙,保证连接刚性。设计这类零件时,首先要核算两个安装孔的中心距公差,因为中心距的偏差会直接导致两个连接主体的运动轨迹出现偏移,长期运行会加剧连接螺栓的磨损,甚至出现机构卡死的问题;其次折弯处的圆角半径需要根据材料的屈服强度做匹配,若圆角过小,冲压或铣削加工时容易在折弯根部产生应力集中,在交变载荷作用下出现疲劳断裂的风险,若圆角过大则会占用额外的安装空间,压缩相邻构件的布置余量。从安装边界来看,该零件的竖直面高度需要匹配所连接滑台的端面安装尺寸,不能超出滑台的滑块宽度,否则会在滑台运动时与两侧的线性导轨发生剐蹭;水平基面的长度则需要根据执行端治具的安装尺寸确定,同时要预留足够的螺栓锁紧操作空间,避免装配时工具无法到达锁紧位置。在工况适配方面,

  这类零件通常用于行程在100-300mm之间的短距离往复运动机构,比如自动化装配线上的工件顶升定位模块、小型检测设备的探头进给机构、以及工装夹具的快速压紧结构,运动速度一般不超过0.5m/s,承受的静态载荷不超过500N,因此材料选型上多采用45号钢做调质处理,表面做发黑防锈处理即可满足使用要求,若用于有耐腐蚀要求的工况,则可以更换为304不锈钢材质,相应的壁厚需要做10%-15%的增加,以补偿不锈钢材料强度略低于调质45号钢的差异。在建模过程中,需要特别注意两个安装孔的轴线垂直度公差,要求控制在0.02mm以内,否则安装后两个连接主体会出现别劲的问题,运行阻力大幅增加,同时要在两个基面的贴合面上做平面度要求,平面度公差控制在0.

  01mm以内,保证螺栓锁紧后零件不会出现翘曲变形。另外零件的所有外露棱边都做了0.5mm的倒角处理,一方面是避免装配时划伤操作人员,另一方面也能去除加工产生的毛刺,防止毛刺脱落进入机构的运动导轨面,造成导轨磨损。很多新手设计这类零件时容易忽略让位槽的尺寸匹配,往往把槽宽做的过小,导致运动时相邻构件的棱边与槽壁发生摩擦,不仅会产生异常噪音,还会增加驱动电机的负载,严重时甚至会烧坏驱动元件;还有部分设计会把两个安装基面的厚度做的完全一致,看似均匀美观,实则没有考虑到两个基面的受力差异,要么是竖直面强度不足容易变形,要么是水平面材料冗余增加了不必要的运动重量。在实际的设备调试过程中,这类连接零件的加工精度往往是影响整套机构调试效率的关键因素,如果孔位公差和形位公差控制到位,装配时不需要额外的修配就可以直接安装,调试时间可以缩短60%以上,反之如果零件加工精度不足,就需要现场反复打磨修配,不仅浪费工时,还会降低零件的整体强度。
