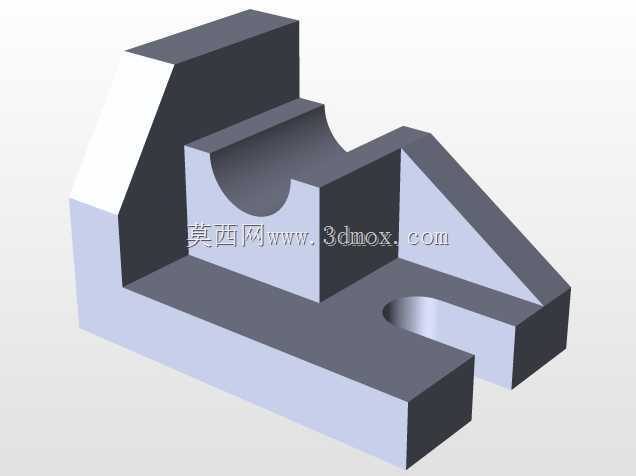

带半圆卡槽与侧支撑的机械定位构件

　　这类带半圆卡槽与侧三角支撑的块状构件，常见于中小型自动化生产线的工件定位工位、工装夹具的承载模块以及小型专用设备的机架连接部位，核心作用是为带圆柱面的配套轴类、杆类零件提供径向定位支撑，同时通过底部的开口槽完成自身在设备安装基面的快速锁紧固定，不需要额外加工复杂的连接沉孔，适配普通T型槽安装平台的快装需求。从结构设计逻辑来看，构件主体采用L型的块状基体做承载基础，竖直立板部分加工出内凹的半圆卡槽，卡槽的圆弧面粗糙度需要控制在Ra1.6以内，避免与配套圆柱件接触时出现卡滞、磨损不均的问题，立板外侧延伸出的三角加强筋直接连接到底部的水平基板上，筋板的厚度与基体壁厚保持1:1.2的比例，既可以抵消圆柱件装入卡槽时产生的侧向倾覆力矩，

　　也不会因为筋板过厚导致铸造或铣削加工时出现应力集中变形。底部水平基板的末端开出U型开口槽，槽宽适配常用的M8、M10内六角圆柱头螺栓尺寸，安装时不需要将螺栓完全从T型槽内取出，只需把构件的开口槽对准螺栓杆推入即可完成预定位，后续调整位置时松开螺母就能滑动调整，比封闭孔位的安装效率提升40%以上，非常适合需要频繁调整定位位置的试制生产线、柔性工装单元。在实际工况适配方面，这类构件的竖直立板高度通常根据配套圆柱件的直径做匹配设计，半圆卡槽的圆心高度要与相邻工位的工件中心高保持一致，安装基面的平面度要求控制在0.02mm/100mm以内，避免安装后卡槽轴线出现偏斜，导致配套轴件转动时出现别劲问题。构件的边角位置全部做了C2的倒角处理，

　　既可以去除机加工产生的毛刺锐边，避免装配时划伤操作人员，也能减少应力集中点，在承受周期性冲击载荷时不会从边角位置萌生裂纹。从加工工艺角度考量，这类构件如果采用45号钢作为毛坯材料，可先通过铣削完成六个基面的粗加工，留0.3mm的精加工余量，再通过数控铣一次成型半圆卡槽与U型开口槽，最后做表面发黑处理提升防锈能力；如果是用于低载荷的工装工位，也可以采用铝合金6061材料加工，重量比钢制件降低60%，调整位置时更轻便，同时表面阳极氧化后耐磨性能也能满足日常使用需求。在实际装配场景中，这类构件通常成对使用，两个构件的半圆卡槽对合后形成完整的圆孔支撑，用来承托导向轴、传动杆类零件，相比整体式的轴承座支撑，这种分体式的卡槽结构拆装更方便，

　　不需要将轴件整体从设备中抽出就能完成支撑构件的更换维护，在包装设备、输送线的导杆支撑工位、小型机床的辅助定位工位应用十分广泛。设计时需要注意三角加强筋的位置不能超出安装基板的边界，避免相邻构件安装时出现干涉，U型开口槽的长度要预留至少15mm的调整余量，方便安装时微调构件的前后位置，补偿机架加工时产生的尺寸误差，卡槽的圆弧面要与安装基面保持平行，平行度公差控制在0.03mm以内，保证支撑的轴件运行顺畅，不会出现卡滞现象。
