工业导轨式M580通讯模块结构设计

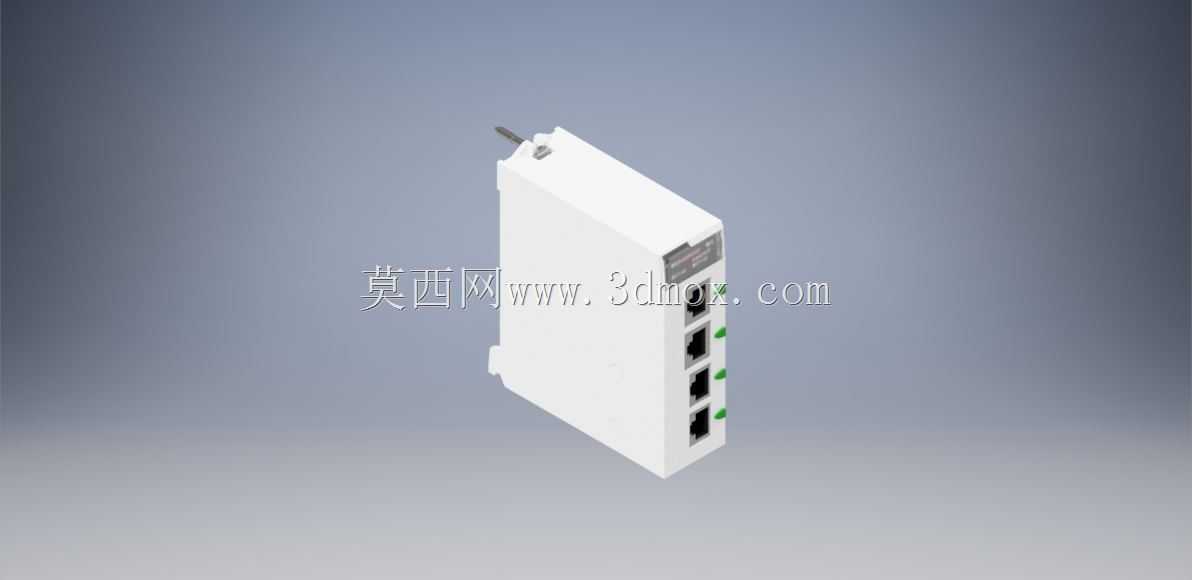

　　在工业自动化控制系统的搭建过程中，通讯模块是承担不同设备间数据交互、信号中转的核心部件，这类导轨式安装的通讯单元，广泛应用于PLC控制柜、分布式IO站、产线设备组网等场景，负责将现场传感器、执行器的运行数据上传至主控单元，同时下发控制指令到末端设备，是打通工业控制网络数据链路的关键硬件。从实际工程应用来看，这类模块的设计首先要适配标准工业控制柜的安装规范，整体采用窄体长方体结构，宽度适配标准DIN导轨的安装卡槽，单模块占用的柜内空间极小，多模块并排安装时可以紧密拼接，充分利用控制柜内的横向安装空间，不会出现相邻模块干涉的问题，外壳采用阻燃级工程塑料注塑成型，表面做哑光抗静电处理，既可以满足工业现场的电磁屏蔽要求，也能避免车间内粉尘、

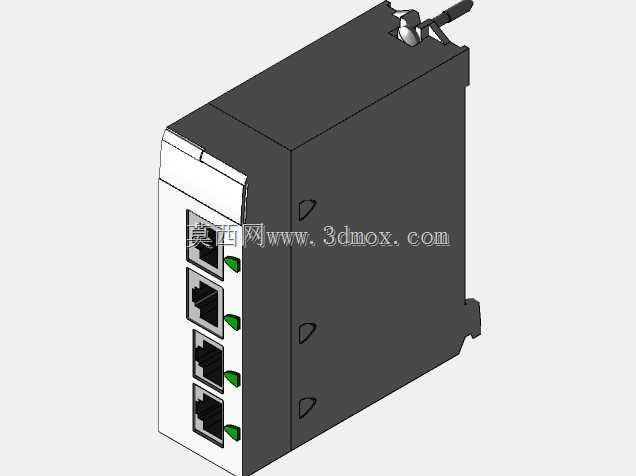

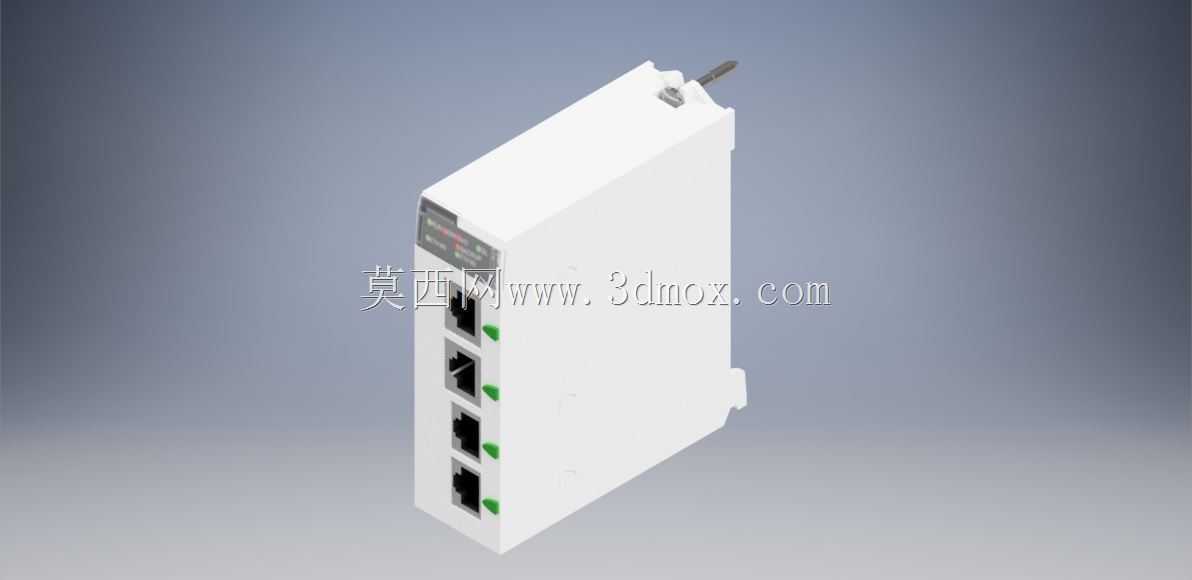

　　油污附着在壳体表面影响散热。模块正面排布多组标准通讯接口，每个接口旁都设置了独立的状态指示灯，在设备调试和日常运维时，运维人员不需要拆开控制柜，直接通过指示灯的亮灭、闪烁状态就能快速判断对应通道的通讯状态、数据传输情况，大幅降低现场故障排查的时间成本。接口的排布间距经过严格校核，即使相邻接口都插上线缆，也不会出现插头互相挤压、线缆弯折半径不足的问题，接口内部做了金属屏蔽层设计，能有效抵御工业现场的变频器、伺服电机等设备产生的电磁干扰，保证数据传输的稳定性，避免出现数据包丢失、通讯中断的问题。模块顶部设置了导轨锁扣结构，安装时只需要将模块背部的卡槽对准DIN导轨按压，锁扣就会自动卡紧，拆卸时用一字螺丝刀拨动锁扣就能快速取下模块，

　　不需要额外的固定螺丝，在柜内设备改造、模块更换时可以大幅提升作业效率，模块的上下两端都预留了散热通风槽，内部电路板的发热元件位置对应通风槽设计，在密闭的控制柜内可以形成自然对流散热通道，保证模块长时间连续运行时不会因为积热出现性能下降、元件老化加速的问题。从设计思路上看，这类通讯模块完全遵循工业模块化设计理念，和同系列的IO模块、电源模块、CPU模块保持完全一致的外形尺寸和安装方式，在搭建控制系统时可以根据实际的通讯需求灵活选配，不需要调整安装导轨的布局，也不需要定制额外的安装附件，模块内部的电路板采用分层设计，电源层、信号层、通讯层做了物理隔离，进一步降低内部信号串扰的概率，接线端子采用防呆设计，

　　不同功能的接口做了差异化的形状标识，现场接线时不会出现插错接口的问题。在实际产线应用中，这类模块可以支持多种工业通讯协议，能够对接不同品牌的PLC、变频器、触摸屏等设备，不需要额外加装协议转换网关，就能实现不同设备间的数据互通，在离散制造产线、过程控制站、水处理设备、暖通自控系统中都有大量应用，其紧凑的结构设计也让它可以安装在空间狭小的现场控制箱内，适配分布式安装的控制需求，不需要将所有通讯线缆都集中敷设到主控制柜内，大幅减少现场线缆的使用量，降低布线施工的成本和后期线缆维护的难度。模块的外壳边角都做了圆角处理，避免安装运维过程中锋利的边角划伤操作人员，壳体的拼接缝隙控制在0.1mm以内，可以阻挡车间内的金属粉尘、细小碎屑进入模块内部，适配多粉尘的工业现场使用环境，安装后的模块突出导轨表面的尺寸经过严格控制，不会影响控制柜柜门的正常关闭，即使柜内布线密度较高，也能预留出足够的线缆走线空间。
