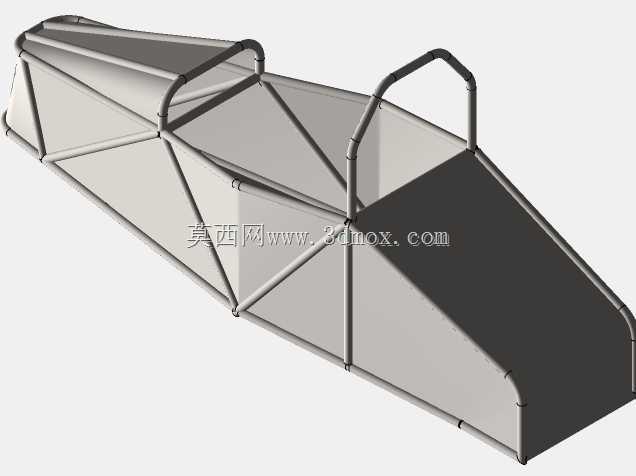

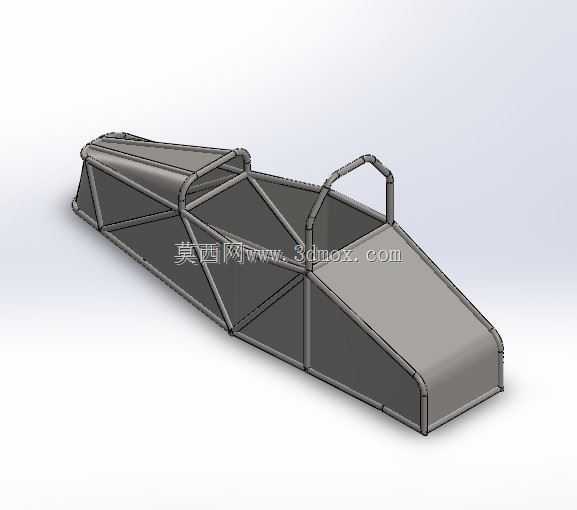

钢管桁架式F5赛车底盘结构设计

　　该钢管桁架式底盘是方程式赛车的核心承载基体，所有车载系统的安装定位都要以该框架的基准面为依托，从设计逻辑上优先考虑了赛事场景下的受力传递路径，没有采用一体式冲压壳体结构，而是选择空间钢管焊接的桁架形式，本质是在轻量化与结构刚性之间找到适配学生方程式赛事的平衡点。日常赛事应用中，这套底盘需要承接前部碰撞冲击力、过弯时的侧向载荷、加速制动过程的纵向力矩，同时还要为悬架摆臂、转向机、动力总成、座椅、安全防滚结构提供统一的安装接口，所有安装点的位置公差都控制在焊接工装可保证的范围内，避免后期装配出现干涉。从结构布局来看，前部的锥形桁架段是碰撞吸能区，采用渐缩的管径排布，碰撞时可以通过逐级溃缩吸收冲击能量，不会让冲击力直接传递到驾驶舱区域；

　　中部的驾驶舱区域做了环向加强，侧边防撞杆采用双层钢管排布，配合顶部的防滚环结构，即使车辆发生侧翻，也能保证驾驶舱的生存空间不被侵入；后部的动力舱段采用对称式桁架布局，预留了动力总成、差速器、后悬架的安装支点，支点位置都做了局部加衬板的设计，避免集中应力导致钢管焊缝开裂。设计过程中没有刻意追求极致的轻量化，而是优先保证各安装点的局部刚度，比如悬架硬点位置，都通过斜向撑杆把载荷分散到多根主弦杆上，避免单根钢管承受过大的交变载荷，减少长期使用过程中出现的焊缝疲劳问题。安装边界方面，底盘整体的宽度控制在赛事规则允许的轮距范围内，前部的安装点预留了前防撞块、前悬摇臂、转向拉杆的装配空间，离地间隙的基准面选在底盘下部主弦杆的下表面，

　　保证行驶过程中不会因为路面颠簸剐蹭到主结构；驾驶舱内部的空间尺寸按照人体工程学排布，预留了座椅安装滑轨、安全带固定点、踏板组的安装位置，所有固定点的位置都符合赛事安全规范，不需要后期额外切割改孔。焊接工艺适配方面，所有钢管的相贯线切口都做了精准适配，保证焊接时钢管之间的贴合间隙均匀，不需要额外堆焊填补缝隙，既减少了焊接变形，也控制了整体结构的额外重量；主弦杆采用统一规格的无缝钢管，斜撑杆根据受力大小选择稍小的管径，在保证整体扭转刚度的前提下，尽可能减少非受力区域的材料冗余。实际装车验证过程中，这套桁架底盘的扭转刚度可以满足赛道激烈驾驶的需求，过弯时不会出现明显的车架形变，转向响应的一致性表现稳定，碰撞吸能区的结构设计也能满足低速碰撞后的快速修复需求，损坏的前部管段可以直接切割更换，不需要对整个主框架进行校正。
