汽车排气系统带安装支架金属管路结构

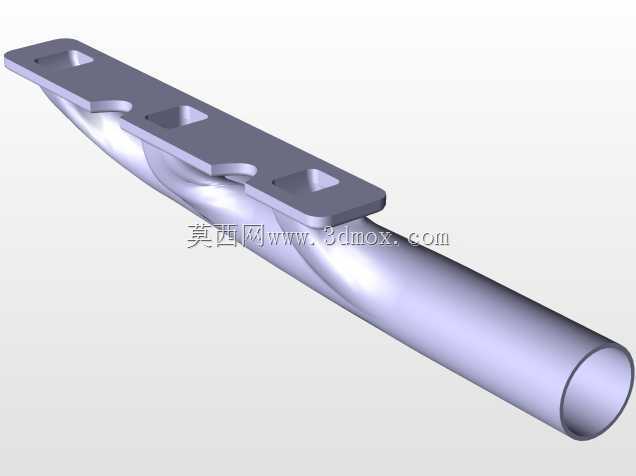

　　在汽车底盘排气系统的布局设计中，这类带一体式安装支架的排气金属管路，主要承担尾气导流与车身固定的双重作用，常见于乘用车排气系统的中段连接区段，衔接三元催化器后端与消声器前端的通路，既要保证排气气流的顺畅通过，也要在车辆行驶过程中承受路面颠簸带来的振动载荷，避免管路移位、接口松脱引发的排气泄漏问题。从结构设计来看，管路主体采用等径圆管截面，相比异形截面管路，圆管的气流沿程阻力更小，能减少排气背压对发动机输出效率的影响，同时圆管的周向结构刚度均匀，在承受内部排气脉冲压力时应力分布更均匀，不容易出现局部应力集中导致的管壁开裂。管路一端的安装支架采用平板式冲压结构，支架上开设三个等距分布的方形安装孔，孔位的设计匹配底盘上对应的焊接螺柱位置，

　　安装时可以直接将支架卡入螺柱后通过螺母锁紧，方形孔相比圆孔能提供一定的装配容错量，抵消底盘焊接工序带来的位置公差，降低装配难度。支架与圆管的连接部位采用贴合式焊接结构，支架底部根据圆管的外圆弧度做了仿形切边，焊接时能保证支架与管壁完全贴合，增大焊接接触面积，提升连接强度，避免长期振动下焊缝开裂。在实际装车场景中，这类管路的安装位置位于底盘中部，距离地面有固定的离地间隙，设计时需要充分考虑整车的通过性参数，管路最低点的高度要高于整车最小离地间隙，防止车辆经过起伏路面时管路被地面凸起磕碰变形。同时支架的安装面角度需要与底盘安装点的平面角度完全匹配，保证锁紧后支架不会出现额外的安装应力，避免长期受力下支架变形。

　　管路的长度尺寸需要匹配前后排气组件的接口间距，两端的管口预留焊接翻边余量，方便与前后端的波纹管、消声器组件进行对接焊接，管口的圆度公差控制在合理范围内，保证对接时的同轴度，减少焊接后的管路错位。从功能特性上看，该结构没有设置多余的弯折段，整体走向平直，能最大程度降低排气阻力，适合小排量乘用车的中段排气布局，支架的三个固定点形成稳定的三角支撑结构，相比两点固定的方式，能更好地限制管路的各个方向自由度，在车辆急加速、减速或者过颠簸路面时，管路的摆动幅度更小，能有效延长排气系统的密封件、吊挂橡胶件的使用寿命。设计过程中还需要考虑热胀冷缩的影响，排气工作时管壁温度可达数百摄氏度，管路会出现一定的轴向伸长，

　　因此支架的安装孔位在轴向预留了微小的滑动余量，配合排气系统其他位置的波纹管伸缩段，吸收热变形量，避免热应力集中在焊缝或者安装点位置导致部件损坏。管壁的厚度选择兼顾了结构强度与轻量化需求，过厚的管壁会增加整车整备质量，影响燃油经济性，过薄的管壁则容易在振动和热应力下出现破损，同时管壁厚度也会影响排气系统的NVH表现，合适的壁厚能有效抑制排气气流引发的管壁共振，降低车内的排气噪声传递。在建模过程中，需要重点保证支架安装孔的位置度、支架与圆管的相贯线贴合度、管口的同轴度这些关键尺寸，这些参数直接影响后续的零件加工、焊接工装设计以及实车装配的适配性，任何一个尺寸的偏差都可能导致装车时出现干涉、装不上的问题，需要在三维建模阶段就对安装边界进行充分的校核，模拟装配状态下与周边底盘部件的间隙，保证与油箱、底盘线束、车身护板等部件都留有足够的安全距离，避免高温管壁烤坏周边部件。
