微波雷达人体感应开关模块结构设计

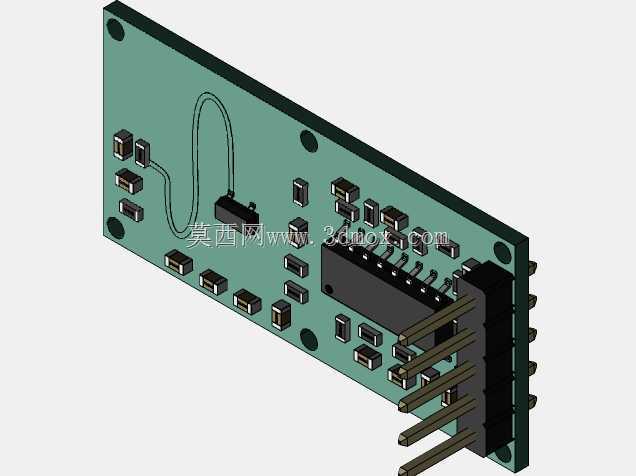

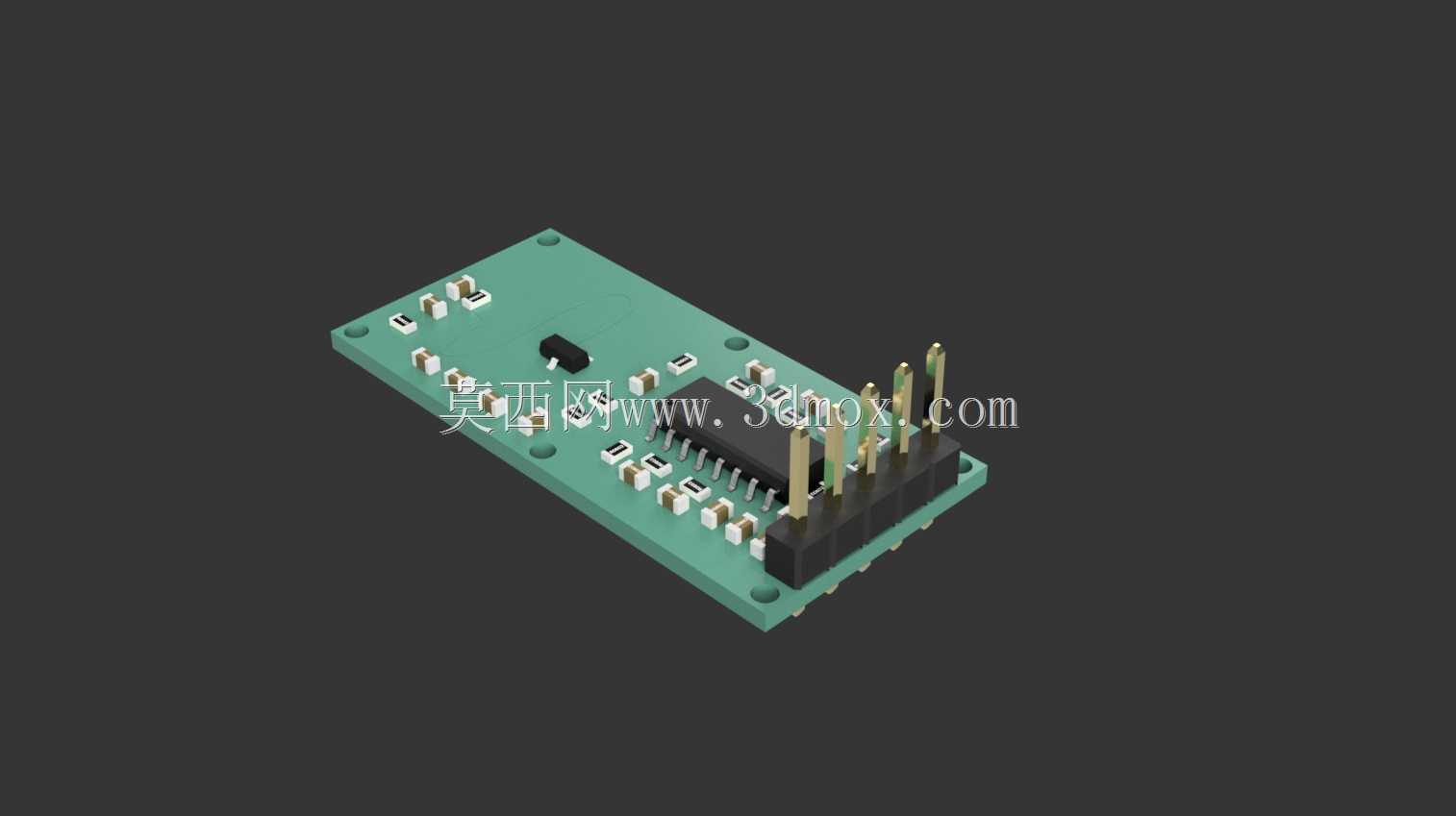

　　在智能照明、安防触发、无人值守设备启停这类场景里，人体存在检测的方案选型一直是结构工程师绕不开的环节，传统热释电方案受温度影响大、探测角度受限、无法检测静止人体的短板，在很多商用和工业场景里会出现误触发或者漏触发的问题，而微波雷达感应模块凭借多普勒效应的检测原理，能很好填补这类应用缺口。这款RCWL-0516对应的微波雷达感应模块，在结构设计上充分考虑了嵌入式安装的适配性，PCB板采用标准的矩形板型，四个角预留了固定安装孔，孔位间距匹配通用的弱电模块安装座尺寸，不管是嵌入吸顶灯灯腔、安防传感器外壳，还是工控设备的面板内侧，都可以直接通过M2规格的螺丝完成固定，不需要额外做转接支架，能大幅缩短整机的结构开发周期。

　　板载元件的布局做了分层规划，微波收发相关的射频元件集中布置在板体一侧，信号处理芯片和外围阻容件布置在板体中部，排针接口统一布置在板体的短边侧，这种布局一方面能减少射频信号和数字信号之间的串扰，另一方面也方便接线操作，排针采用标准2.54mm间距，既可以直接插焊在母板上，也可以通过杜邦线外接调试，适配不同的安装接线需求。从实际使用的角度看，这款模块的探测范围覆盖正面120度锥角区域，有效探测距离可以通过板载的电位器进行调节，结构设计上电位器的位置预留了调试操作空间，不需要拆解整机外壳就可以用小螺丝刀完成参数调整，这点在现场安装调试的时候非常实用，能减少售后调试的工作量。模块的整体厚度控制在10mm以内，

　　板体长度和宽度都控制在小型化尺寸区间，对于安装空间局促的场景，比如窄边框的智能开关面板、小型人体感应夜灯，都能轻松容纳，不会出现空间干涉的问题。在设计细节上，板载的接收和发射天线做了板载集成设计，不需要外接外置天线，既减少了额外的结构件成本，也避免了天线安装位置不当带来的信号衰减问题，模块的工作电压覆盖常用的弱电供电区间，能直接适配多数智能设备的内置供电回路，不需要额外增加电压转换电路。从结构可靠性角度考虑，所有板载元件都采用贴片工艺焊接，排针接口做了加厚焊盘处理，能承受多次插拔的应力，不会出现焊盘脱落的问题，PCB板采用FR-4基材，厚度1.6mm，具备足够的结构强度，

　　在常规的运输和安装振动场景下不会出现板体变形或者元件虚接的问题。在不同场景的适配设计上，这款模块可以穿透非金属材质的外壳进行探测，所以结构设计时不需要在外壳对应天线的位置开孔，既可以保证整机外壳的防护等级，也能让外观设计更简洁，比如应用在户外感应灯具上时，外壳可以做成全密封结构，避免雨水和灰尘进入模块区域，延长模块的使用寿命。和同类模块相比，这款模块的元件布局更规整，没有突出板体的异形元件，在做结构避让设计的时候，只需要按照板体的最大外轮廓预留安装空间即可，不需要单独为某个元件做避让槽，能降低外壳结构的设计复杂度，减少模具开发的成本。在实际选型测试中，这款模块对非金属遮挡的穿透性能稳定，不会因为外壳壁厚在2mm以内的塑料遮挡出现探测距离明显衰减的问题，对于玻璃、亚克力这类常用的设备面板材质，适配性也很好，结构工程师在做整机设计的时候，不需要特意为模块预留探测窗口，能给工业设计留出更大的发挥空间。模块的接线引脚定义清晰，电源、输出、使能引脚依次排列，接线时不容易出现错接的问题，排针的长度足够穿过常规厚度的设备面板，在面板外侧也可以完成接线操作，对于需要后期维护更换模块的场景，不需要完全拆解整机，就能完成模块的替换，降低维护成本。
