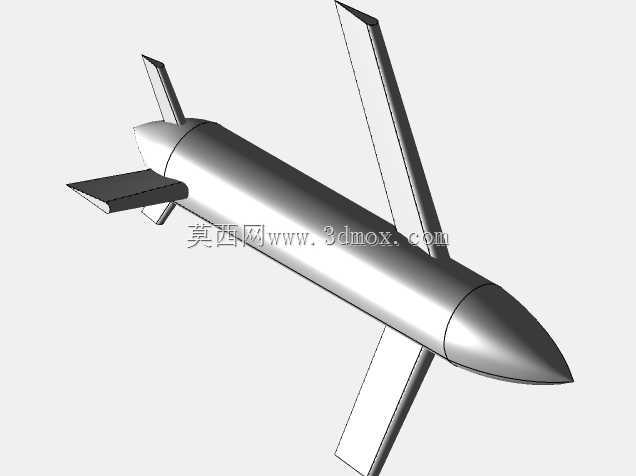

小型飞航式飞行器气动布局结构设计

项目分类:飞机 发布时间:2021-12-19 ID:462062
  • 小型飞航式飞行器气动布局结构设计

  这款小型飞航式飞行器的结构设计,核心围绕亚音速巡航段的气动效率展开,整体采用旋成体弹身搭配上单翼、十字尾翼的常规布局,适配低空低速飞行场景下的稳定性需求。弹身主体为等直径圆柱段加卵形头部的组合构型,头部母线采用双圆弧拟合设计,在保证头部容积可搭载任务载荷的前提下,尽可能降低头部激波阻力,同时圆柱段的长细比控制在10:1区间,兼顾结构刚度与飞行阻力的平衡,弹身尾部做了轻微的收缩处理,匹配尾翼安装位置的流场特性,减少尾部涡流带来的阻力增量。主翼采用大后掠梯形翼设计,翼型选用相对厚度12%的低速对称翼型,安装位置位于弹身重心稍靠前的位置,保证巡航状态下的俯仰静稳定度在10%-15%的合理区间,翼根处与弹身采用一体化融合过渡设计,

  避免翼身干扰带来的气流分离,同时翼面后缘预留了操纵舵面的安装接口,可根据飞行控制需求加装舵机与舵面结构。尾翼采用十字形布局的全动安定面,四片尾翼均匀分布在弹身尾部90度象限位置,其中垂直尾翼兼顾航向稳定,水平尾翼配合主翼完成俯仰姿态调整,尾翼的翼型厚度略小于主翼,减少尾段的结构重量,同时尾翼的安装角经过配平计算,保证巡航状态下整机的配平阻力处于最低水平。从实际应用场景来看,这类构型的飞行器可作为低速靶机、小型侦察飞行器或者教学演示用气动验证平台使用,结构设计上充分考虑了加工装配的便利性,弹身采用分段式设计,分为头部载荷舱、中部设备舱、尾部动力舱三个舱段,各舱段之间采用止口定位加螺栓连接的方式,既保证舱段之间的同轴度,

  也方便内部设备的安装调试。安装边界方面,主翼的翼展控制在弹身长度的0.6倍左右,尾翼的展长不超过弹身直径的2倍,整体外廓尺寸适配小型发射架的挂载要求,不需要额外的折叠机构即可满足储运与发射的尺寸限制,弹身内部的设备安装预留了统一的安装基准面,所有机载设备都可以通过标准的安装支架固定在弹身内部的承力桁条上,承力桁条沿弹身轴向均匀布置,既承担飞行过程中的轴向过载与弯曲载荷,也为设备走线提供了固定空间。设计过程中针对低速大迎角飞行状态做了针对性的气动优化,主翼的安装角设置为2度,保证巡航状态下弹身处于零迎角状态,减少弹身的寄生阻力,同时主翼的根梢比控制在3:1,提升翼面的结构效率,减少翼面的结构重量。尾翼与弹身的连接采用插入式安装结构,

  尾翼根部设计有定位插块,直接插入弹身尾部的预设安装槽内,通过径向螺钉锁紧,装配过程不需要复杂的工装定位,即可保证四片尾翼的安装角与对称度符合设计要求。在结构强度设计上,弹身壳体采用薄壁结构设计,壁厚根据不同舱段的载荷情况做了差异化设置,头部舱段因为需要承受飞行过程中的气动加热与撞击风险,壁厚略大于中部设备舱,尾部动力舱因为要承接动力系统的推力载荷,在舱段内部设置了加强隔框,将动力系统的推力均匀传递到整个弹身结构上,避免局部应力集中导致的结构损坏。主翼的内部采用梁式结构,主承力梁沿翼展方向布置,翼面蒙皮与翼梁采用胶接加铆接的组合连接方式,既保证翼面的结构刚度,也能承受飞行过程中的气动载荷与机动过载,翼尖位置做了切尖处理,减少翼尖涡流的诱导阻力,同时也避免翼尖在机动过程中因为颤振导致的结构损坏。从气动特性的匹配来看,这款布局的飞行器在亚音速段拥有较好的升阻比,巡航状态下的升阻比可以达到8以上,能够在有限的动力配置下获得更长的续航时间,十字尾翼的布局设计让飞行器在倾斜、偏航、俯仰三个通道的操纵特性保持一致,降低了飞行控制系统的调试难度,对于教学验证场景或者低成本民用场景来说,这种布局的容错率更高,对加工精度的要求也相对宽松,不需要复杂的曲面加工设备即可完成样机的制作。
