带U型挂扣长直连接杆结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:462071
  • 带U型挂扣长直连接杆结构设计
  • 带U型挂扣长直连接杆结构设计
  • 带U型挂扣长直连接杆结构设计
  • 带U型挂扣长直连接杆结构设计
  • 带U型挂扣长直连接杆结构设计

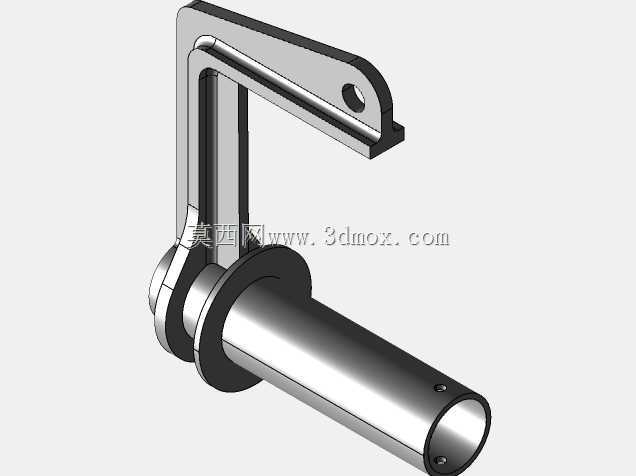

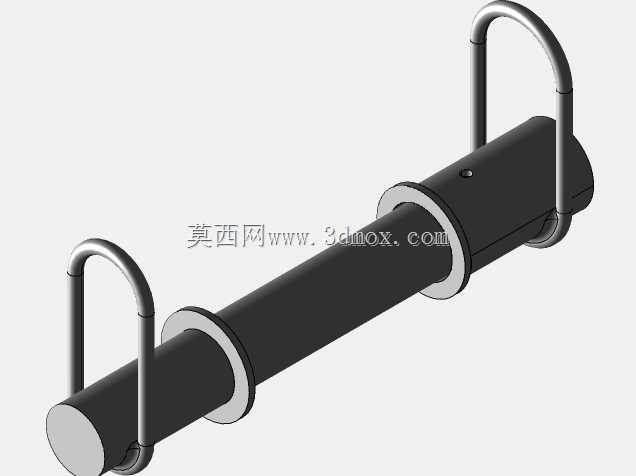

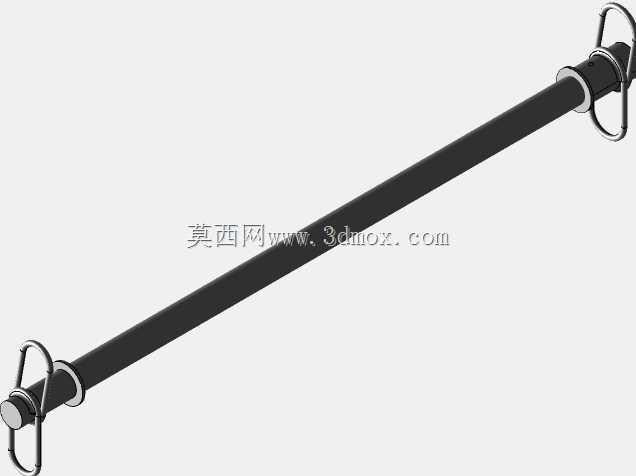

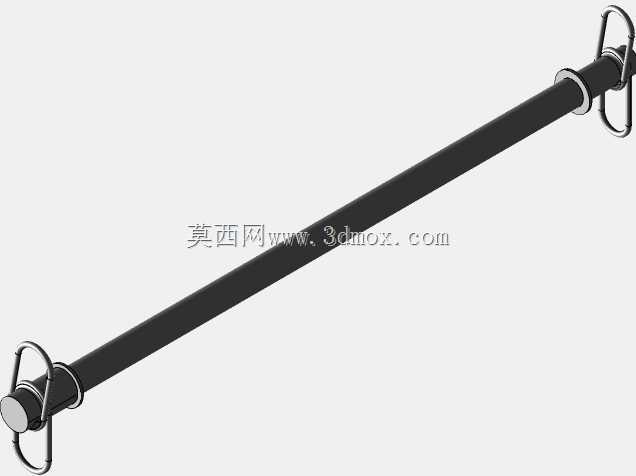

  这类带端部U型挂扣的长直杆件,在工业场景里的应用覆盖范围很广,从仓储货架的横向限位撑杆、小型工装夹具的拉紧连杆,到户外便携设备的支撑横杆、物流周转器具的定位杆,都能见到同结构的设计身影。不同于普通光杆的设计,两端的U型挂扣直接集成在杆体端部,省去了额外装配连接耳片的工序,在需要快速拆装的使用场景下,操作人员不需要额外准备紧固件,直接将U型挂扣卡入对应工位的挂点即可完成安装,大幅缩短工位切换的辅助时间。

  从功能特性上看,杆体采用等直径长直圆管结构,在保证整体抗弯强度的前提下,相比实心杆能降低40%以上的自身重量,长距离布设时不会因为自重产生明显的下垂变形,两端的U型挂扣采用弯折成型结构,挂扣根部与杆体端部的环形限位挡圈配合,当挂扣卡入挂点后,环形挡圈会贴紧挂点的安装面,避免杆体在受拉或者受横向载荷时出现轴向窜动,挂扣的开口尺寸经过匹配设计,刚好能卡入对应直径的圆柱挂点,正常使用工况下不会出现意外脱开的情况,同时又能在需要拆卸时,稍用力向上提拉即可脱离挂点,兼顾连接可靠性与拆装便捷性。

  设计这类杆件的时候,首先要核算的是杆体的长径比,根据实际使用场景的载荷要求,如果是作为受拉构件使用,杆体壁厚可以适当减薄,只要满足拉伸强度要求即可,如果是作为承受横向载荷的支撑构件,就要根据支撑跨度调整杆体直径与壁厚,避免跨中挠度超过使用允许值。端部的U型挂扣与杆体的连接部位是应力集中的高发区域,设计时在挂扣与杆体的衔接处做了圆弧过渡处理,避免直角弯折带来的应力集中问题,环形限位挡圈与杆体采用过盈配合加周向点焊的固定方式,能承受沿杆体轴向的冲击载荷,不会因为频繁拆装出现挡圈移位的问题。

  关于安装边界的考量,这类杆件的有效安装长度是两端U型挂扣内侧的距离,选型时需要先确认两端挂点的中心距,预留出挂扣自身的装配间隙,杆体的外径尺寸要匹配安装位置的通过空间,避免安装时杆体与周边结构产生干涉。端部的U型挂扣的内宽尺寸,要比对应挂点的圆柱直径大0.5mm到1mm,间隙过小会导致安装时卡滞,间隙过大则会在使用过程中产生明显的晃动,产生额外的冲击噪音,也会加快挂扣与挂点的磨损速度。杆体表面采用哑光喷塑处理,在常规仓储、车间环境下具备基础的防锈能力,如果是用于潮湿或者有腐蚀介质的场景,还可以更换为不锈钢材质或者增加镀锌层,提升环境适应能力。

  在实际结构校核过程中,需要重点验证两端挂扣的抗弯折能力,当杆体承受额定横向载荷时,挂扣根部的弯曲应力不能超过材料的许用应力值,避免挂扣出现塑性变形导致连接失效。环形挡圈的位置精度也会直接影响安装后的整体稳定性,两个挡圈的内侧间距要与两端挂点的安装面间距匹配,误差控制在±0.2mm以内,安装后杆体不会出现轴向窜动的间隙。这类杆件的结构没有复杂的曲面特征,建模时可以先绘制杆体的旋转特征,再分别绘制端部的U型挂扣与环形挡圈特征,装配时注意保证两端挂扣的方向一致性,避免出现安装方向错位导致无法装配的问题。
