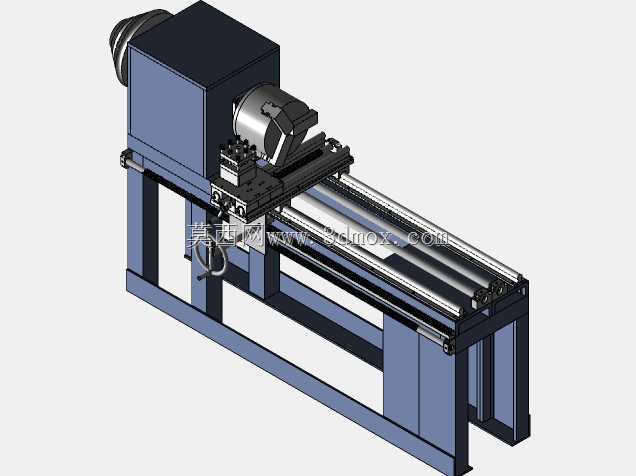

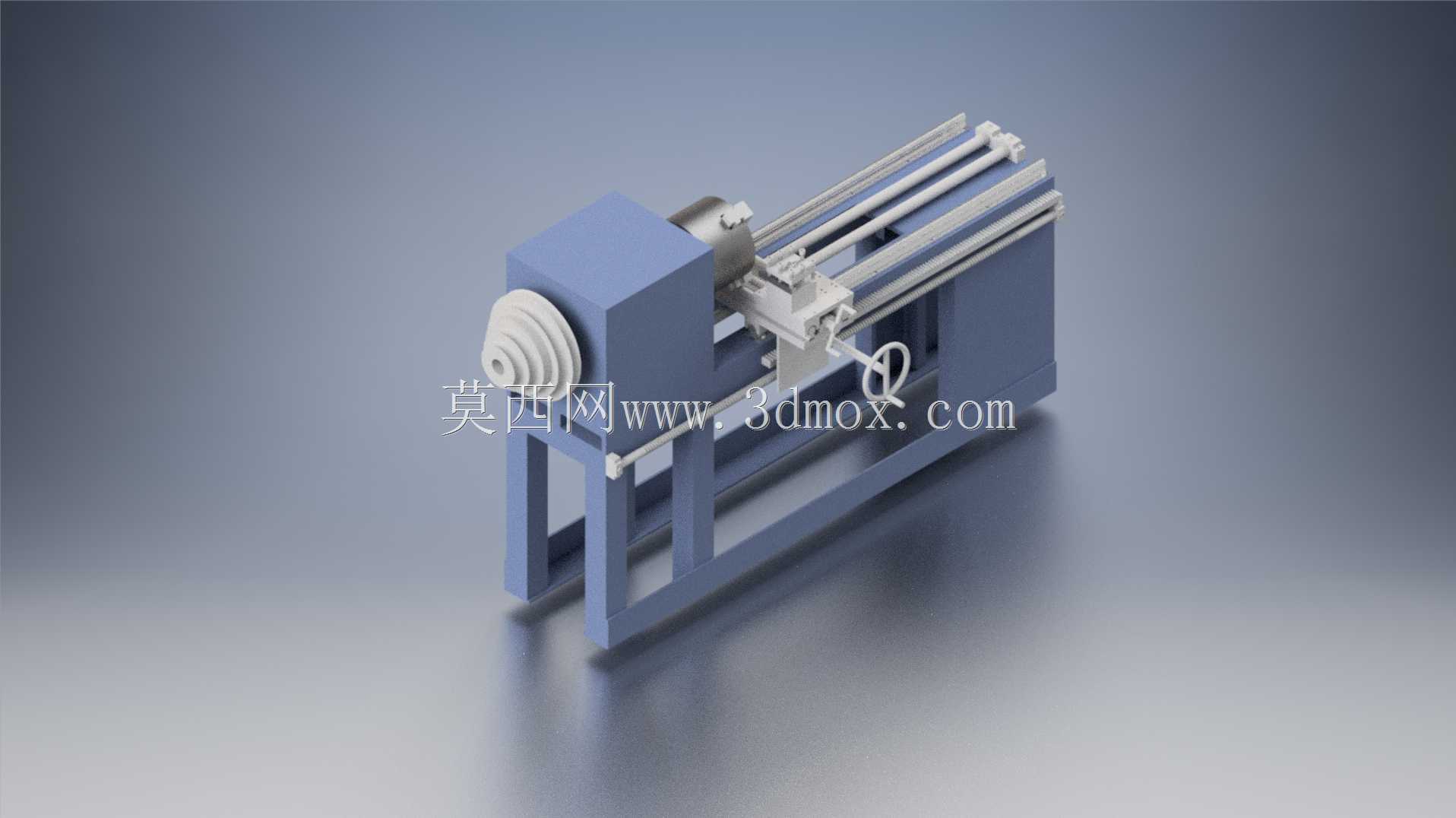

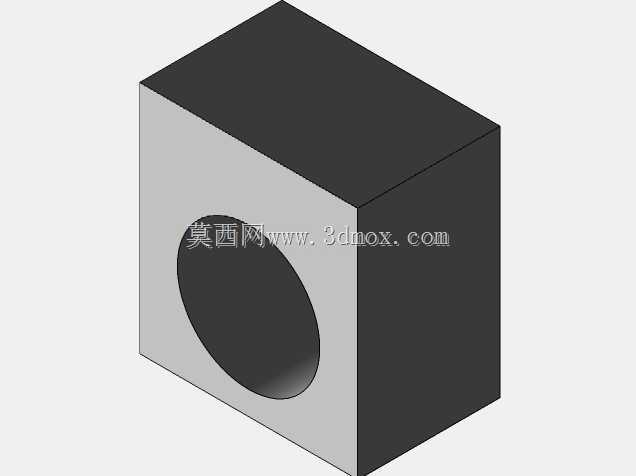

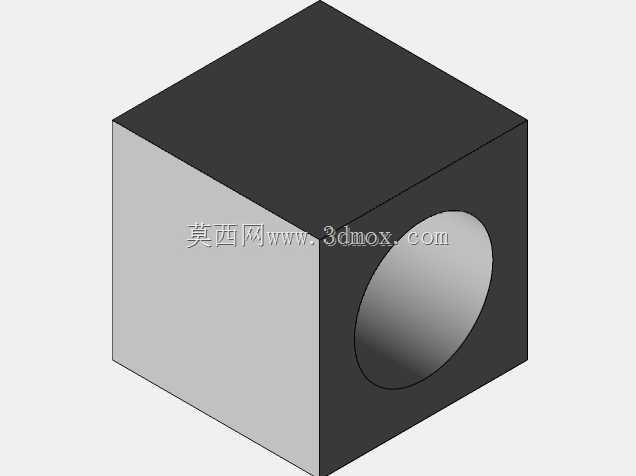

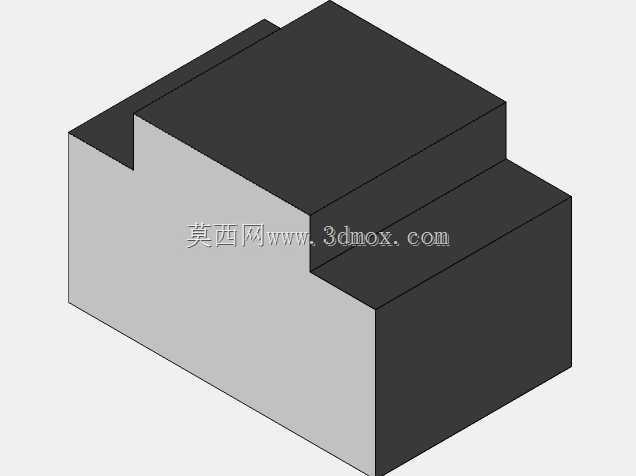

定制卧式车床整体结构三维设计

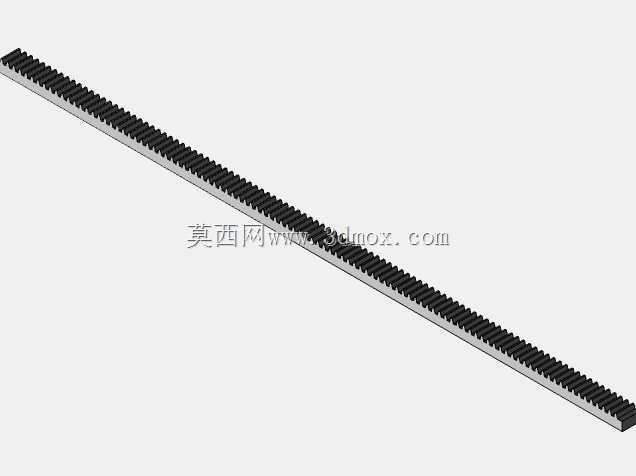

　　在中小批量五金零件加工、维修车间的非标准件切削作业场景里，这类定制化卧式车床的结构适配性往往比通用型号更贴合实际生产需求，很多维修类加工场景不需要通用车床的全行程冗余，反而对床身刚性、走刀稳定性、特定直径范围工件的装夹效率有更明确的要求，这套结构设计就是围绕这类场景做的针对性优化。从实际加工用途来看，该设备主要承担轴类、盘类小型五金工件的外圆车削、端面切削、切槽加工工序，作业时工件夹持在主轴端的卡盘上随主轴做旋转主运动，刀架搭载切削刀具沿床身导轨做平行于工件轴线的纵向进给，也可完成垂直于轴线方向的横向走刀，能满足常见小型五金件的切削加工精度要求，适配维修车间、小型五金加工厂的日常加工需求，不需要额外搭配复杂的数控系统，

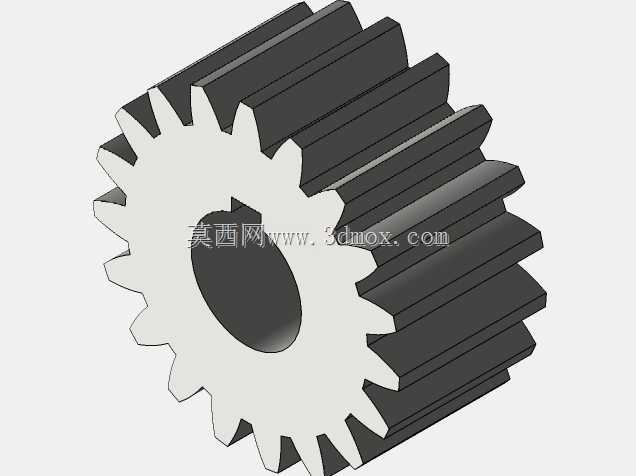

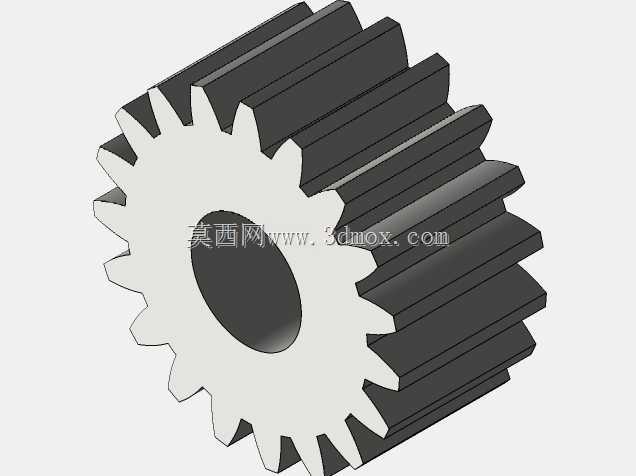

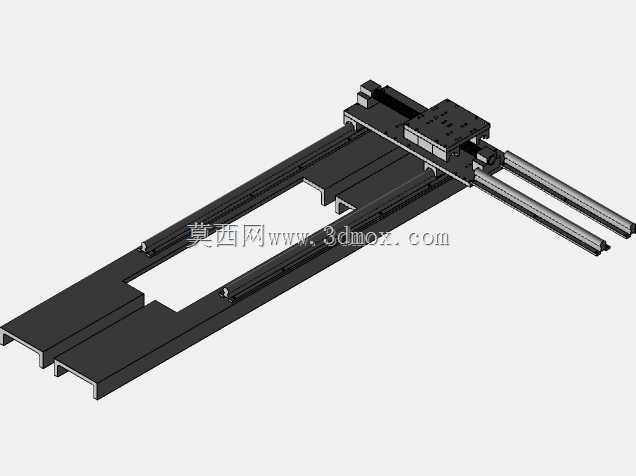

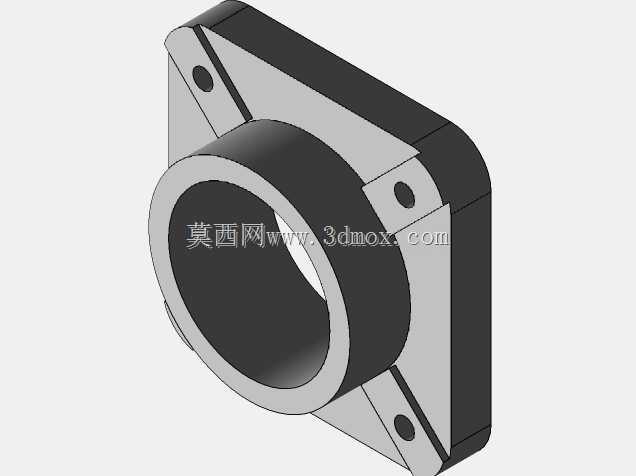

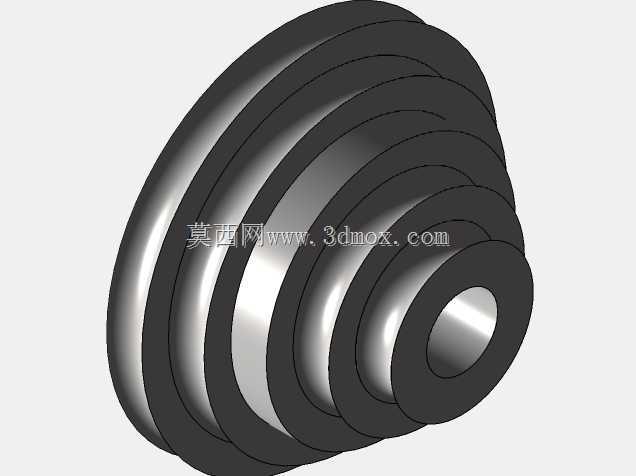

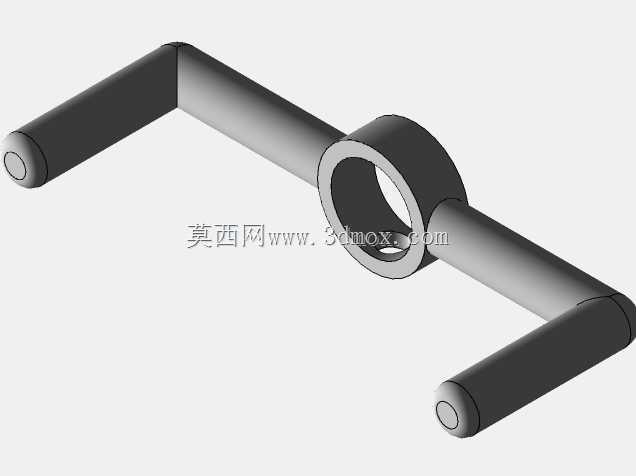

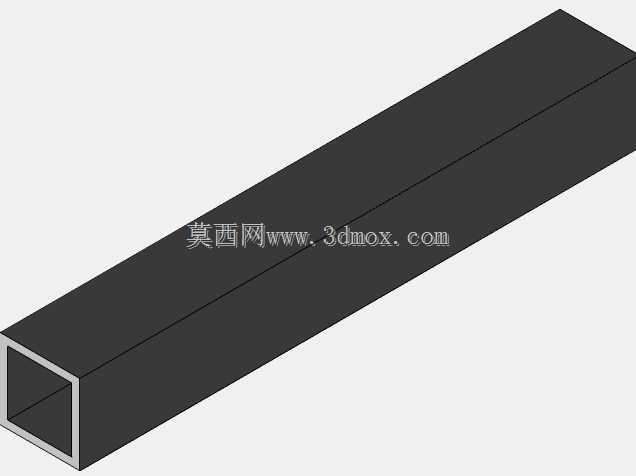

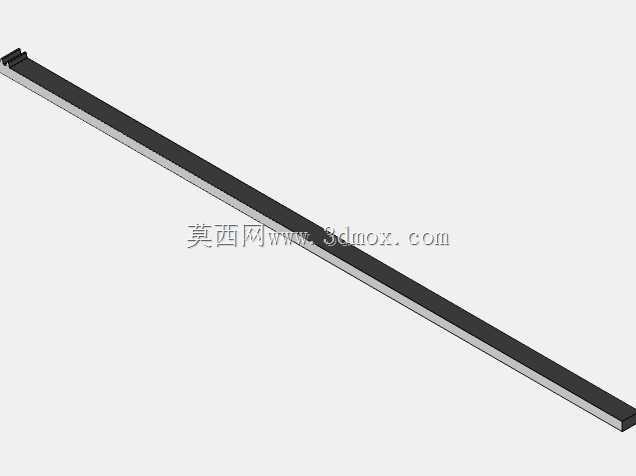

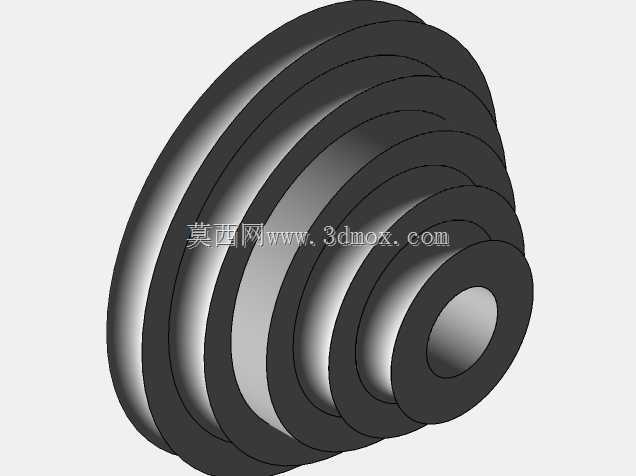

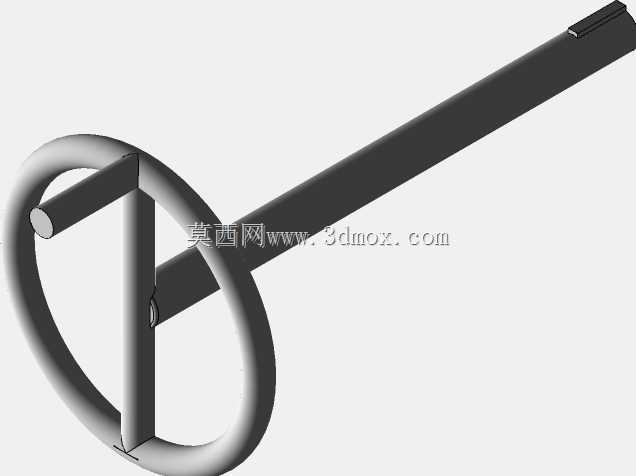

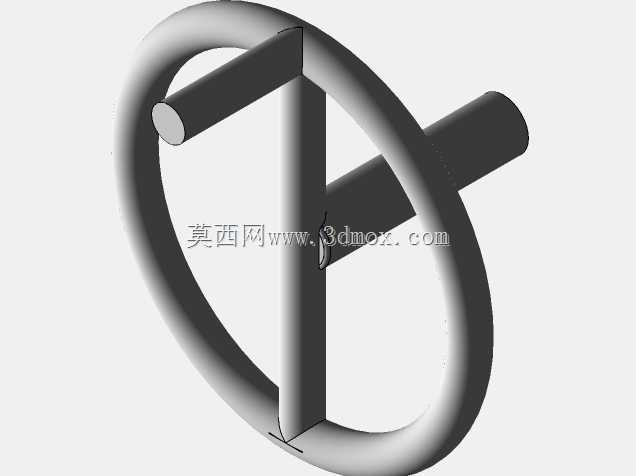

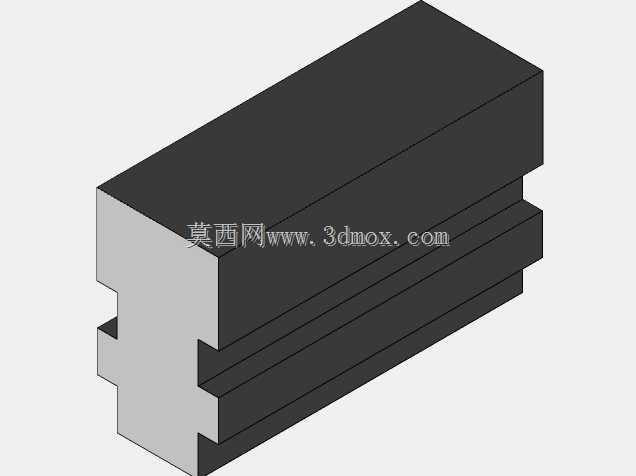

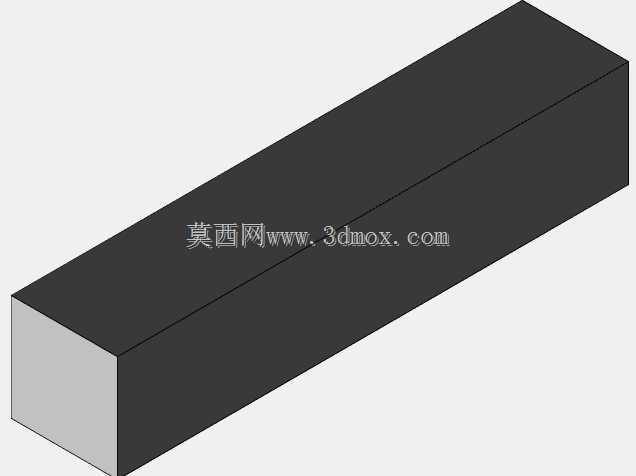

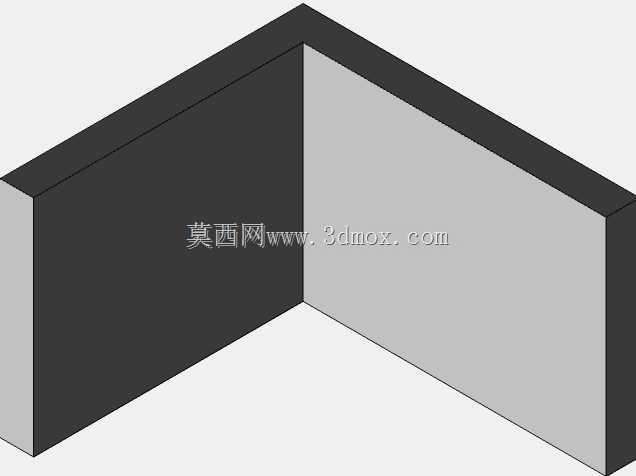

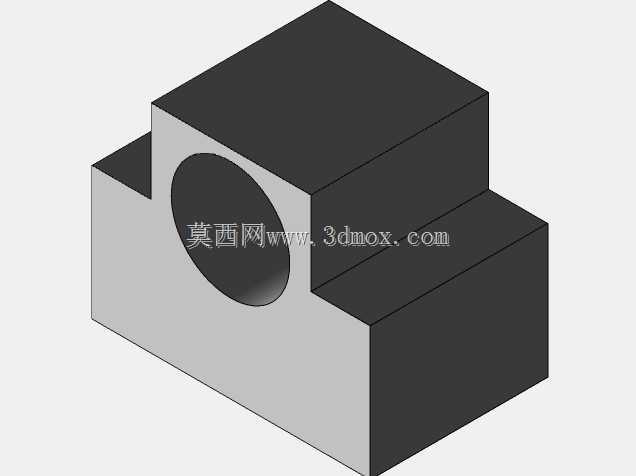

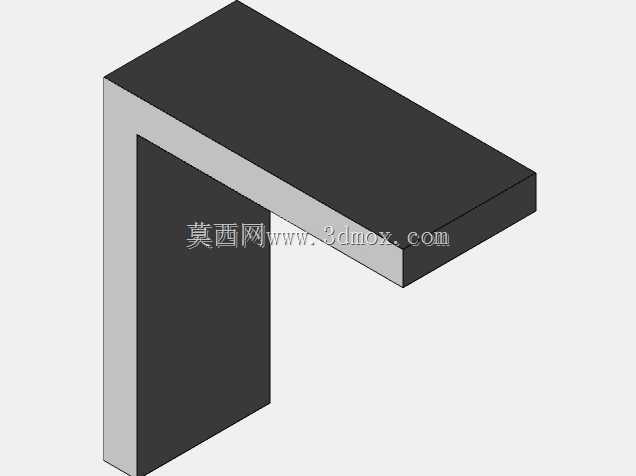

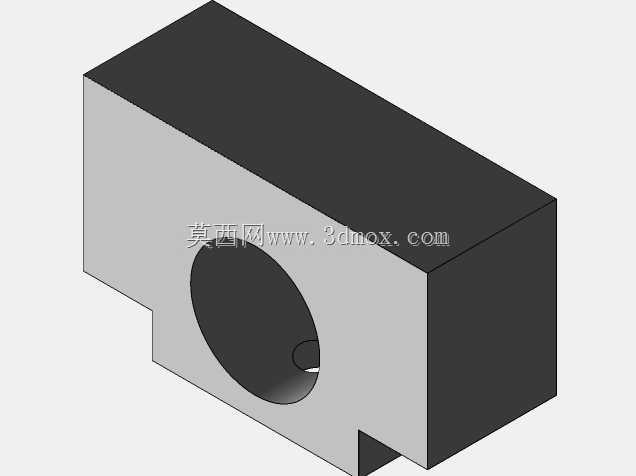

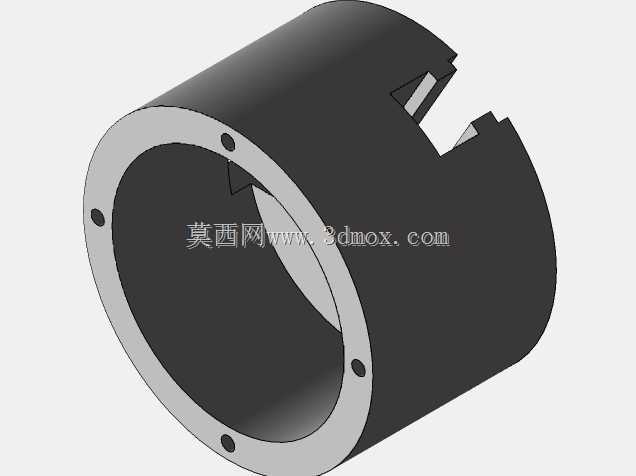

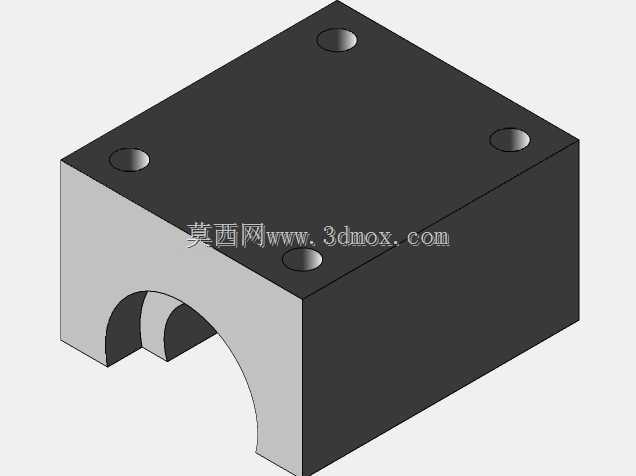

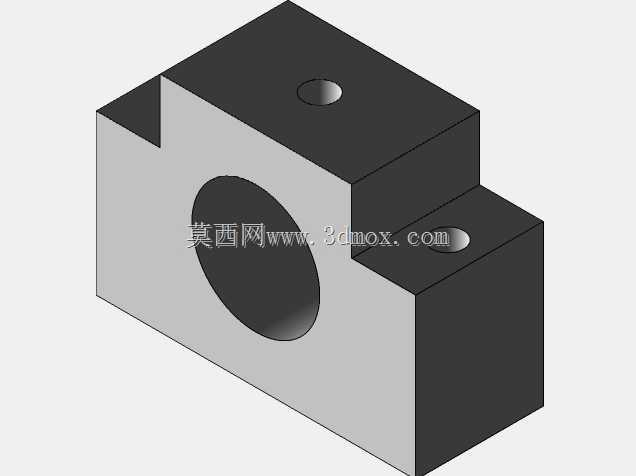

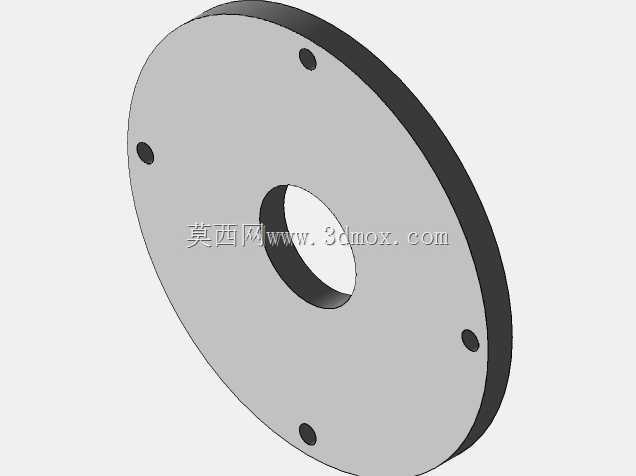

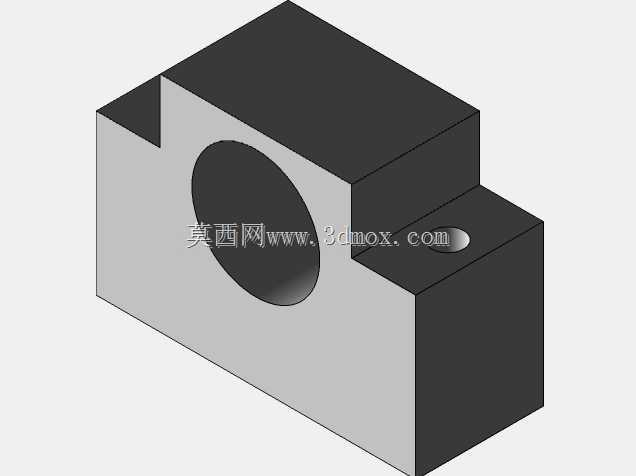

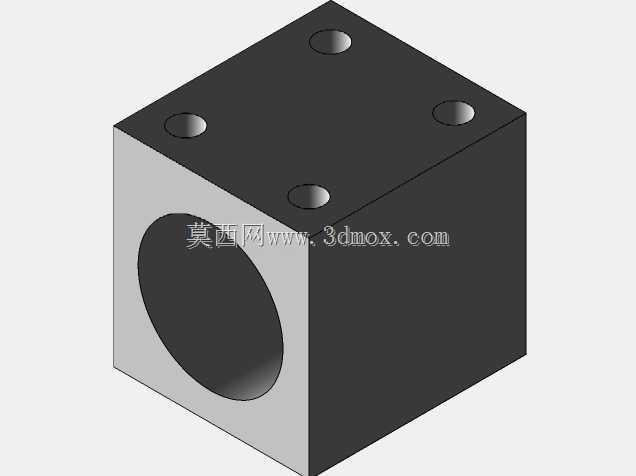

　　手动操作的结构对作业人员的技能适配性更强，维护成本也更低。从功能特性上看，这套结构的主轴箱采用了一体式铸造箱体设计，箱体内部预留了主轴轴承的安装位，能保证主轴高速旋转时的径向跳动控制在合理范围内，卡盘采用三爪自定心结构，装夹圆形截面工件时能快速找正，减少装夹辅助时间；床身部分采用了双平行直线导轨的布置形式，相比传统的燕尾槽导轨，这种结构的进给阻力更小，长时间使用后的磨损补偿更方便，导轨下方的床身机架采用型钢焊接框架结构，焊接后做了时效处理，能避免长期承重后的结构变形，床身的整体长度做了针对性缩减，适配小型加工场地的摆放需求，不需要占用过大的车间面积；刀架部分采用了经典的四方刀架结构，可同时装夹四把不同用途的车刀，切换刀具时只需转动刀架定位锁紧即可，能减少换刀的辅助时间，刀架下方的进给手轮布置在操作位侧方，作业人员站在设备前方就能轻松操作纵向和横向进给，操作动线更符合人工操作的习惯；尾座部分布置在床身导轨的末端，可沿导轨滑动调整位置，锁紧后能通过顶尖对长轴类工件做端部支撑，避免长工件切削时出现颤振，影响加工表面质量。在设计思路上，这套结构优先平衡了结构刚性与制造成本，没有盲目追求大行程、高转速的参数冗余，而是围绕小型五金件切削的实际载荷做结构选型：主轴的传动结构预留了带轮安装位，可根据实际加工需求搭配不同功率的驱动电机，不需要改动主轴箱的主体结构；床身的焊接机架采用矩形型钢拼接，各受力节点都做了加强筋布置，

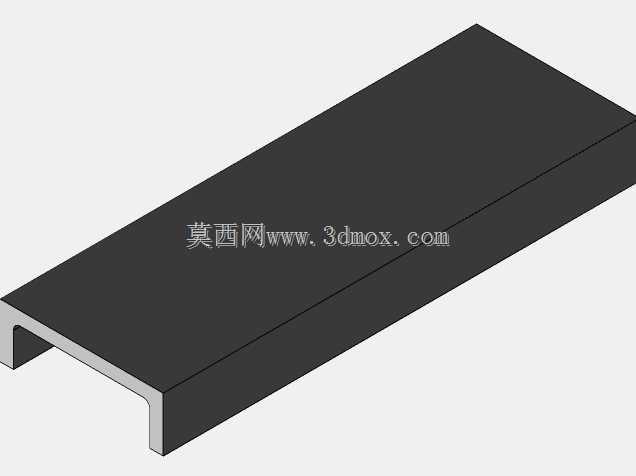

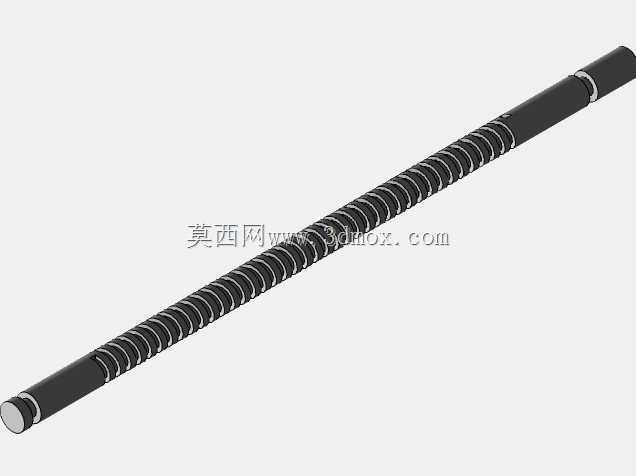

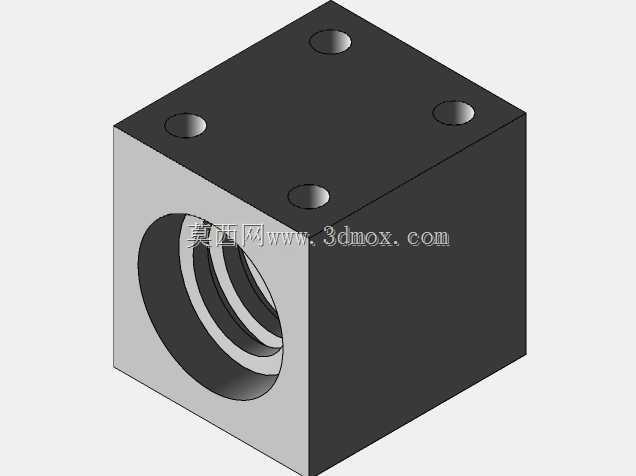

　　在保证整体刚性的前提下减少了不必要的材料堆砌，降低整体设备的自重；导轨的安装基面做了一体化的铣削加工基准设计，安装时不需要额外做复杂的基面校准，能减少装配时的调整工作量；所有的润滑点都预留了集中注油的通道，日常维护时不需要拆解设备就能完成导轨、丝杠部位的润滑，降低后期维护的难度。从外形尺寸与安装边界来看，该设备整体长度控制在两米以内，宽度不足一米，整体高度符合人工站立操作的舒适高度，安装时只需要在车间地面做四个地脚螺栓的固定点位即可，不需要做特殊的设备基础，地面承重要求和普通小型工业设备一致；设备的操作空间预留充足，前方操作位不需要额外预留过大的避让空间，侧面只需要预留电机维护、传动带更换的检修空间即可，整体占地面积小，

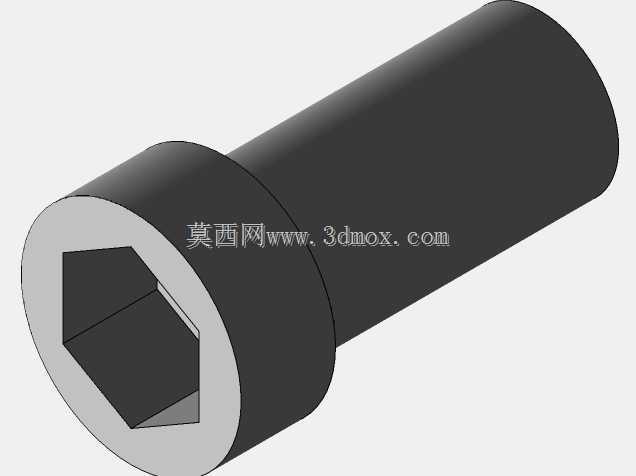

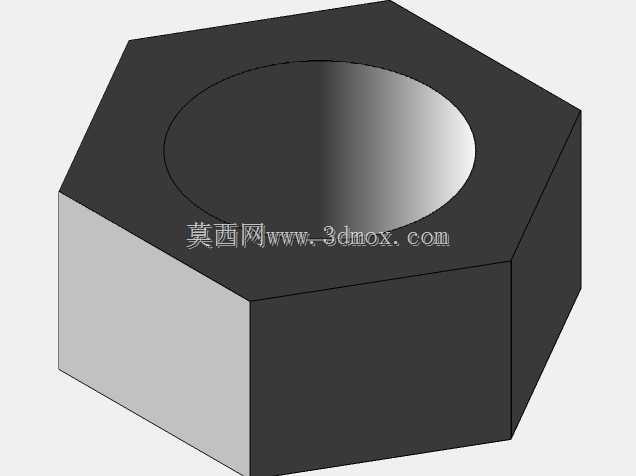

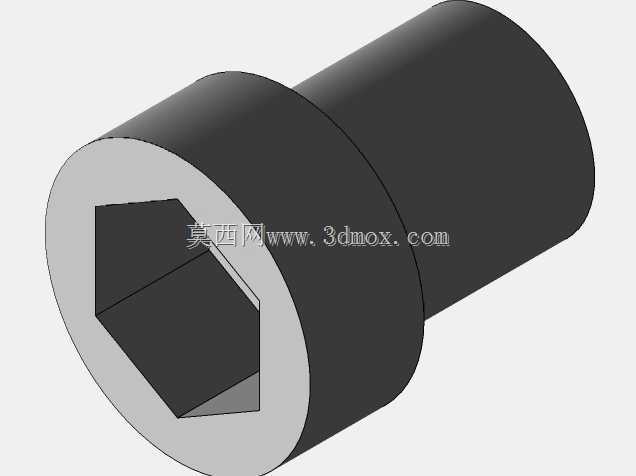

　　适合空间有限的小型加工场所摆放；设备的各运动部件都做了行程限位设计，纵向进给的极限位置设置了硬限位挡块，能避免操作失误时刀架碰撞主轴箱或尾座，横向进给也设置了极限位置限位，防止刀架超程脱落；排屑空间预留充足，床身导轨下方设置了倾斜的排屑斜面，切削产生的金属切屑能顺着斜面滑落到设备下方的集屑区域，清理时不需要拆解设备护罩，日常清理的工作量更小。整套结构的各部件连接都采用了标准化的紧固件，易损件比如导轨滑块、锁紧手柄、手轮都选用了通用标准件，后期更换配件时不需要单独定制，能减少设备的停机维护时间，对于小型加工场景来说，这种兼顾实用性、易维护性、低成本的定制车床结构，比通用型号的适配性更强，能更好地匹配特定加工场景的实际需求。
