多工位连续滚压成型加工设备结构

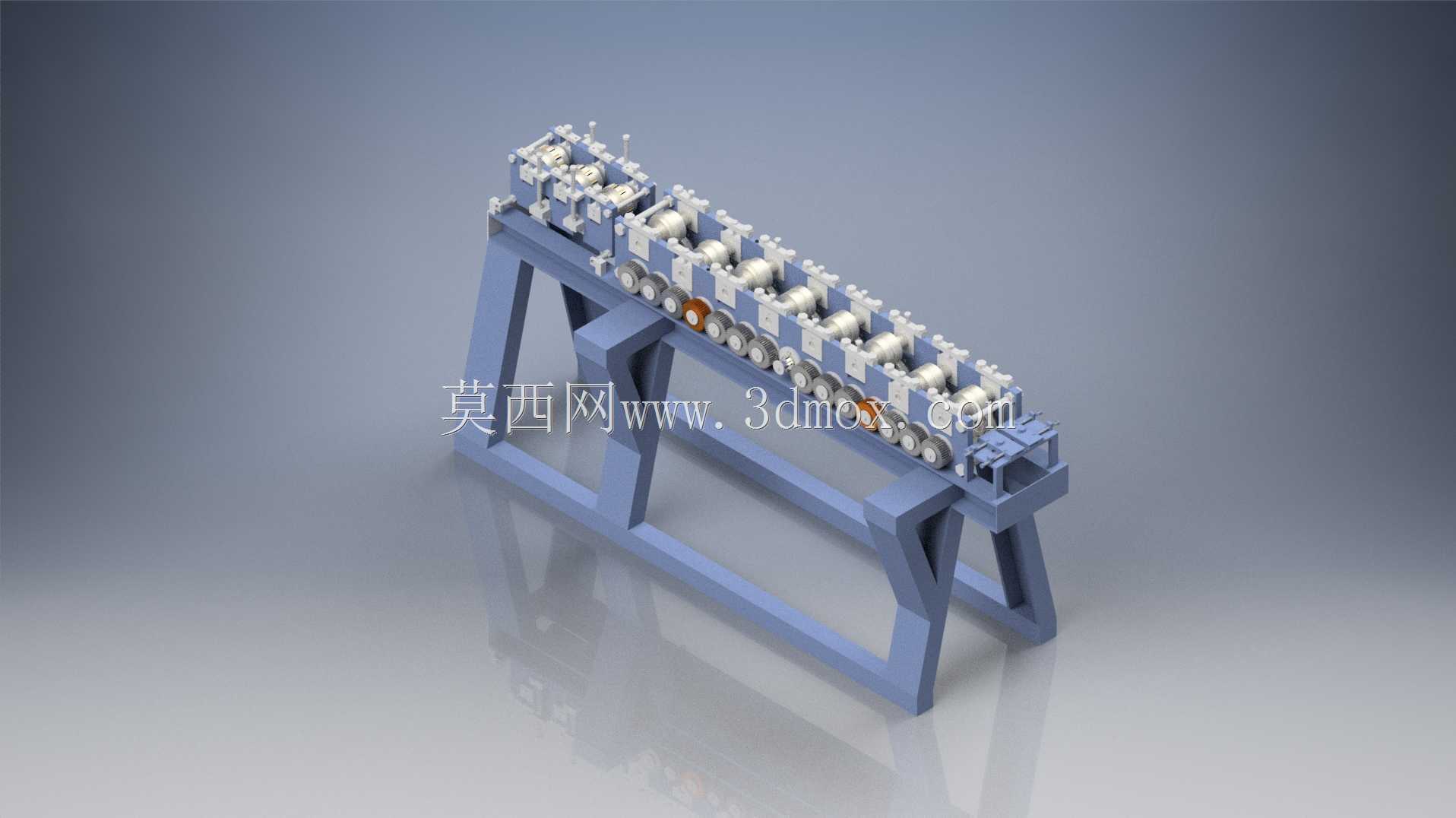

　　这套滚压成型设备的三维结构，主要面向金属薄板连续冷弯成型的生产场景，在建材、五金型材、汽车零部件的冷加工车间中应用广泛，可将成卷的带钢通过多道次辊压逐步弯折成目标截面的型材，替代传统折弯、冲压的单工序加工模式，适配长尺寸定尺型材的批量生产需求。从结构布局来看，设备采用整体焊接式机架作为承载基础，机架采用门式双支腿结构，底部通过横向连接梁形成封闭框架，抵消辊压过程中产生的侧向分力与垂直压下力，避免长期运行出现机架变形导致的成型精度偏差。机架上沿送料方向等距布置多组成型辊站，每个辊站包含上辊与下辊的安装支座，上辊配备压下调节结构，可根据带料厚度、成型回弹量微调辊缝间隙，相邻辊站的辊型轮廓逐步递进，每一组辊轮只承担小幅度的弯折变形，

　　避免单次变形量过大导致带料出现拉裂、起皱的缺陷。设备进料端设置导向定位结构，可对送入的带料进行宽度方向对中，防止带料偏斜导致的成型截面不对称，出料端配备切断工位的安装接口，可配套飞锯或者液压剪机构，实现连续成型后的定尺裁切。从设计思路上，这套结构优先考虑了成型过程的应力均匀分布，所有辊站的中心高度保持一致，带料在辊压过程中始终保持水平送进，避免出现上下起伏带来的附加拉应力；辊轮的安装轴采用调质处理的合金钢材质，配合带座轴承固定在机架支座上，可承受辊压过程中的径向载荷与少量轴向窜动。安装边界方面，设备整体沿送料方向的长度根据成型道次确定，单组辊站的间距根据型材截面的变形复杂度调整，机架底部预留地脚螺栓安装孔，

　　可直接固定在车间硬化地面上，不需要额外做混凝土基础，设备两侧预留足够的操作空间，方便日常更换辊轮、调整间隙的维护作业。在实际生产应用中，这类滚压设备可适配C型钢、Z型钢、货架立柱、门窗边框、汽车防撞梁等多种截面型材的加工，只需要更换对应轮廓的辊轮组，就可以快速切换生产品种，相比单工序冲压设备，连续滚压的生产效率可提升数倍，同时材料利用率更高，不需要针对每道折弯工序预留工艺余量。结构设计上充分考虑了运行的稳定性，机架的支腿采用斜撑加强结构，在辊压力最大的成型中段，机架的横梁厚度做了加厚处理，避免长期满负荷运行出现的机架开口变形；每一组辊站的传动侧预留了链轮或者齿轮传动的安装位置，可配套统一的驱动系统，保证所有辊站的线速度保持一致，

　　避免因为辊轮转速差导致的带料表面划伤或者堆料问题。针对不同厚度的带料加工，上辊的调节结构采用细牙螺纹调节，配合锁紧螺母固定调节位置，可精准控制每一道次的压下量，保证成型过程中带料的变形循序渐进，有效控制成型后的型材回弹量，保证成品截面尺寸的一致性。设备的整体高度符合车间操作的人机工程要求，辊站的操作面高度距离地面1米左右，操作人员站在地面就可以完成日常的间隙调整、表面清理作业，不需要额外配置操作平台。在三维建模过程中，所有的安装配合面都保留了实际的公差余量，辊轮与轴的配合、轴承与支座的配合都按照实际机械加工的配合公差设计，可直接作为生产加工的参考图纸，不需要再做结构上的大幅调整。
