蜂巢支撑结构免充气橡胶轮胎设计

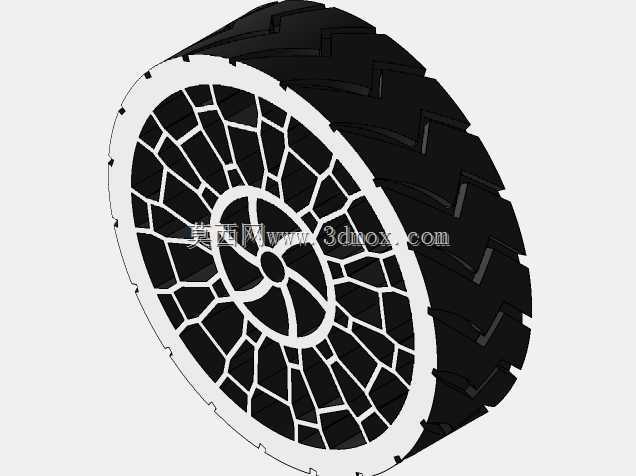

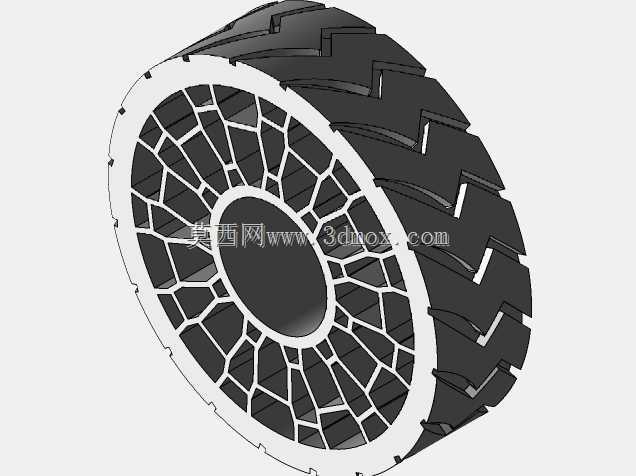

　　这款免充气轮胎的结构设计，核心是替代传统充气轮胎解决爆胎、胎压不稳带来的行走失效问题，最早这类结构的应用场景集中在军工特种车辆、矿区作业工程车领域，现在逐步向民用代步车、低速物流搬运车、园林作业机械领域延伸。不同于充气轮胎依赖压缩空气承载载荷，这款轮胎采用一体式蜂巢状辐条支撑结构，从轮毂安装位到胎面接触区的辐条采用等强度变截面设计，每根辐条的受力路径经过拓扑优化，在承受垂向载荷时能通过自身的弹性形变吸收路面冲击，同时不会出现充气轮胎过弯时胎侧过度形变导致的抓地力衰减问题。

　　从安装边界来看，这款轮胎的轮毂安装面采用标准的中心孔定位加螺栓孔阵列设计，适配常规低速行走轮系的安装尺寸，轮辋与支撑辐条采用一体式结构设计，避免了传统充气轮胎胎圈与轮辋滑脱的风险，胎面部分保留了块状防滑花纹，花纹沟槽的深度和排布角度针对硬质铺装路面、非铺装碎石路面的排水排渣需求设计，在泥泞路面行驶时沟槽能快速甩出附着的泥土，避免胎面被泥包裹丧失抓地力。

　　设计过程中首先规避了传统实心轮胎重量大、缓冲性能差的缺陷，蜂巢状的镂空结构在保证支撑强度的前提下大幅降低了轮胎整体重量，转动惯量相比同尺寸实心轮胎降低近四成，能有效降低行走驱动系统的功率损耗。辐条的排布采用周向均匀分布的多边形网格结构，每一个网格单元的受力都能通过相邻辐条分散传递，即使单根辐条出现意外破损，剩余的支撑结构依然能保证轮胎具备基本的承载能力，不会出现充气轮胎爆胎后瞬间失压导致的车辆侧翻风险，这点在高速行驶的应急场景下安全优势尤为明显。

　　实际使用场景中，这类免充气轮胎不需要定期检查胎压，也不存在扎钉漏气的问题，对于长期在厂区内作业的物流搬运车、景区观光代步车来说，能大幅减少轮胎维护的工时成本，避免因为轮胎故障导致的作业中断。胎面采用耐磨橡胶材质复合在支撑结构外层，磨损后可以单独更换胎面表层，不需要整体更换整个轮胎，进一步降低全生命周期的使用成本。支撑结构的材质选用高韧性改性工程材料，在-20℃到60℃的工作温度区间内都能保持稳定的弹性和支撑强度，不会因为低温出现材料脆断，也不会因为高温出现材料蠕变导致的支撑力下降。

　　在轮辋的安装配合面上，设计了周向分布的防滑凸棱，与支撑结构的内圈紧密嵌合，传递扭矩时不会出现支撑结构与轮辋之间的相对滑动，保证急加速、急制动时的动力传递效率。轮胎的断面宽度、整体直径都参考了同规格充气轮胎的尺寸参数，不需要对原有车辆的轮拱空间、转向限位结构做改动就能直接替换安装，适配性较强。不同于早期的辐条式免充气轮胎容易出现应力集中导致的辐条根部断裂问题，这款设计在所有辐条与轮辋、辐条与胎面基座的连接位置都做了大圆角过渡处理，分散应力集中点，经过循环载荷仿真验证，在额定载荷下的疲劳寿命能满足长期使用需求。
