双折页带安装孔金属合页结构设计

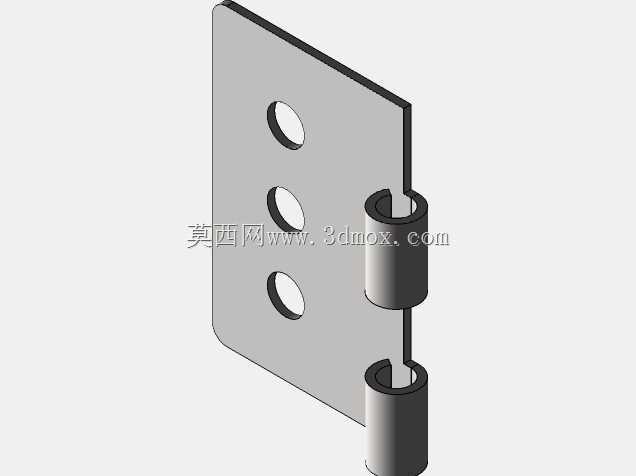

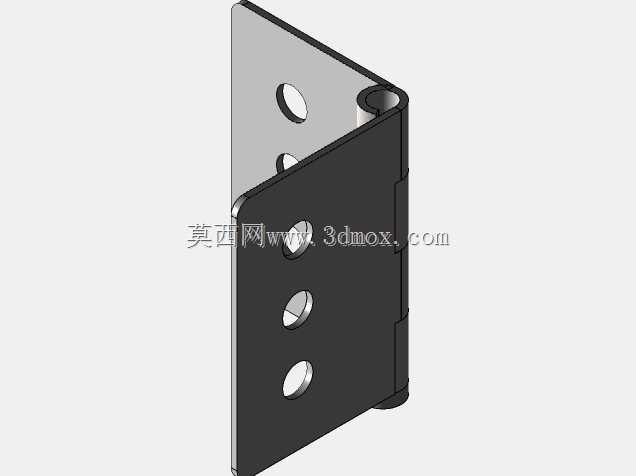

　　日常做设备护罩、小型机柜、箱体检修门的结构设计时，这类双折页铰链是选型率极高的连接件，很多刚入行的结构工程师容易忽略铰链的安装边界校核，最后现场装配才发现合页转动时和箱体边框、密封胶条发生干涉，或是安装孔位和内部加强筋位置冲突，导致返工。这款铰链的结构采用对称式双页片设计，每页片上预制三个沉头安装孔，孔位沿页片长度方向等距排布，适配M4或者M5规格的沉头螺钉，沉头孔的深度经过校核，螺钉锁紧后头部完全没入页片平面，不会突出表面刮蹭安装面或是转动的相邻部件。中间的转动轴采用卷边铆合结构，页片的轴套部分是通过钣金冲压卷圆成型，穿入实心销轴后两端做铆压封边，不需要额外的卡簧或者销钉固定，装配工序简单，

　　日常使用过程中也不会出现销轴窜动脱出的问题，转动阻尼适中，既可以让门板在0到180度范围内任意角度悬停，也不会因为阻尼过大导致开关门费力。从安装边界来看，两个页片的厚度一致，闭合状态下整体的总厚度控制在合理范围，安装时需要注意在两个页片的对接位置预留足够的转动间隙，尤其是当门板和门框都采用喷塑、喷漆等表面处理工艺时，要提前把涂层厚度算入间隙余量，避免涂层堆积导致合页闭合卡滞。页片的边缘都做了R0.5的圆角去毛刺处理，不会有锐边割手的问题，符合机械安全设计的相关要求。在实际应用场景里，这类铰链除了用在常规的电气机柜、设备防护门，也可以用在小型自动化设备的观察窗、工具箱翻盖、非标工装的开合挡板位置，相比市面上常见的两孔页片铰链，

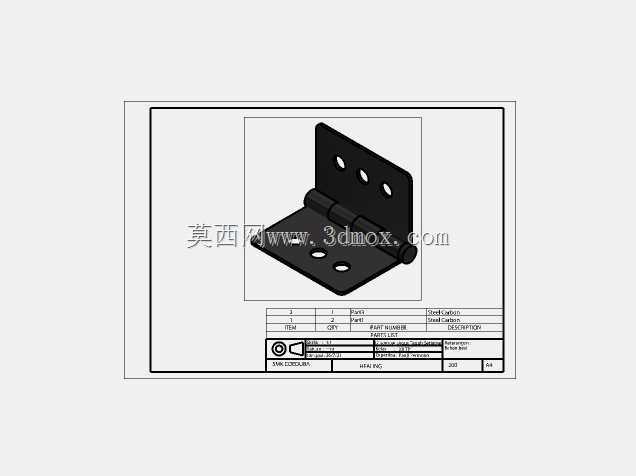

　　三孔的固定方式受力更均匀，单组合页的承重能力可以提升30%左右，在门板重量偏大、开关频次高的使用场景下，不容易出现页片变形、螺钉松动的问题。做三维建模的时候，要特别注意卷圆部分的同轴度公差，两个页片的轴套同轴度如果控制不好，装配后转动会出现卡涩，甚至完全无法开合，建模时可以先做出单个轴套的特征，再通过阵列配合基准轴对齐的方式保证同轴度，同时要预留0.1到0.15mm的转动配合间隙，考虑到金属件的加工公差，这个间隙量既不会让合页转动时晃量过大，也不会因为加工误差导致装配过紧。另外页片上的安装孔中心到页片侧边、到转动轴中心的距离都有严格的尺寸要求，孔位距轴中心的尺寸直接决定了门板转动时的避让轨迹，

　　建模时可以通过运动仿真模拟门板从闭合到完全打开的全过程，检查不同开合角度下页片和门板、门框之间是否存在干涉，尤其是当门板内侧安装有密封胶条、走线槽或是其他凸起部件的时候，要提前校核运动轨迹，避免实际装配时出现碰撞。这类铰链的材质一般选用冷轧钢板冲压成型，表面做黑色喷塑处理，防锈能力强，适合在车间、户外柜体等多种环境下使用，也可以根据使用场景更换为304不锈钢材质，用于有防腐要求的食品设备、化工设备护罩位置。在选型搭配的时候，要根据门板的总重量、宽度尺寸确定合页的安装数量，一般高度在500mm以下的门板配两个合页即可，高度超过800mm的门板建议在中间位置增加一个合页，分散承重，避免长期使用后门板下垂变形，影响开合精度和密封性能。
