外六角内孔滚压成型定制结构件

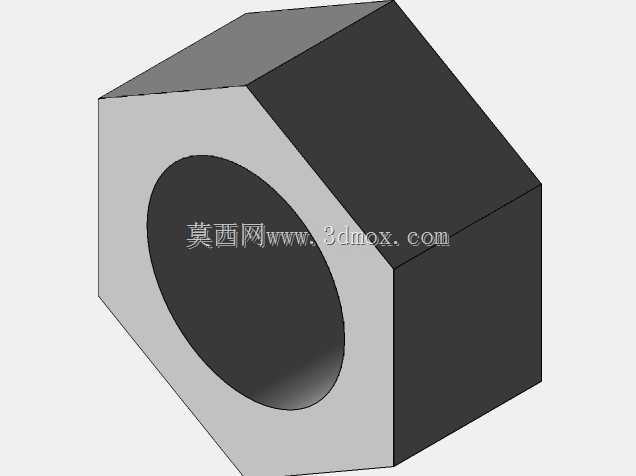

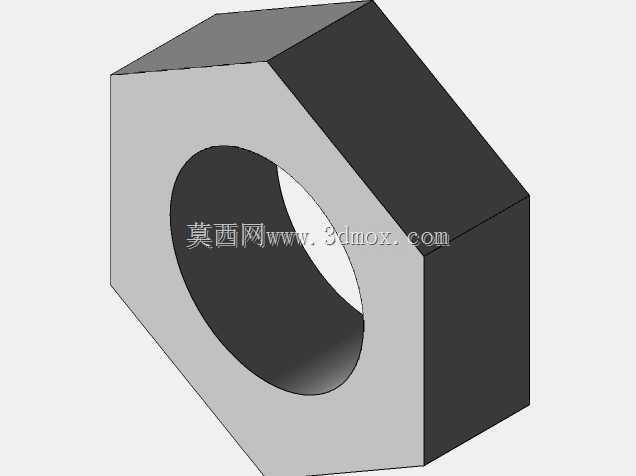

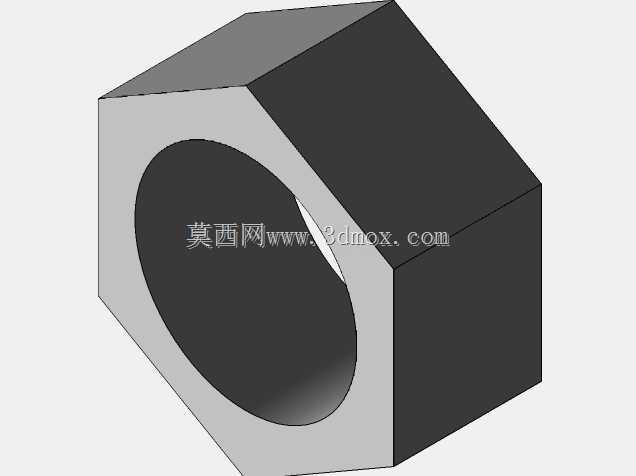

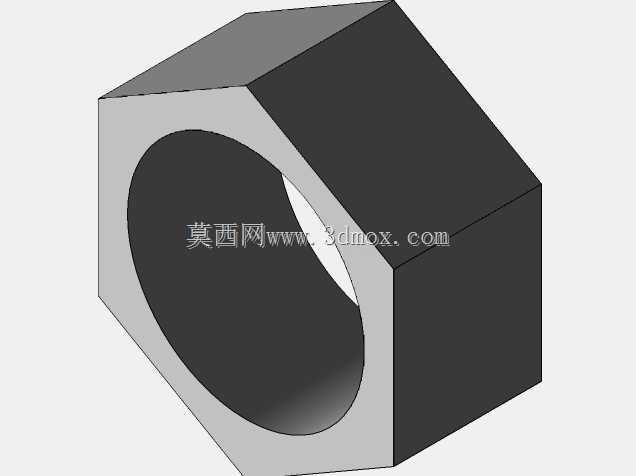

　　这款外六角带内通孔的成型构件，主要适配滚压成型产线的工装配套需求，在金属型材连续滚压作业场景中承担定位、导向以及成型模腔的边界支撑作用。从实际产线应用来看，这类构件常安装在滚压机组的进料端与成型工位之间，针对带六角外形的金属坯料做进给导向，同时内孔可穿装芯轴，配合外轮廓的六角止转面，避免坯料在滚压过程中出现周向窜动，保证滚压纹路的连续性与成型尺寸的一致性。

　　设计阶段首先考虑的是滚压作业的受力特性，滚压过程中构件会承受持续的径向挤压力与间歇性的轴向进给摩擦力，因此外形采用正六角结构，六个平面可直接与设备上的定位卡槽贴合，无需额外加工止转结构就能实现可靠的周向固定，相比圆形构件省去了键槽加工工序，也避免了键连接带来的应力集中问题。内孔采用直通孔设计，孔径与配套芯轴采用间隙配合，配合公差控制在H7/g6区间，既保证芯轴穿装顺畅，又能避免间隙过大导致的坯料晃动，影响滚压成型的尺寸精度。

　　从安装边界来看，六角对边尺寸是核心安装参数，设计时严格匹配滚压工位卡槽的开口尺寸，保证构件装入卡槽后六个面完全贴合，受力均匀，不会出现局部应力过大导致的构件变形。构件的轴向长度根据滚压成型段的长度确定，两端预留3mm的倒角，既方便安装时导入卡槽，也能避免进料端的锐边刮伤金属坯料表面，影响成品外观质量。内孔的两端同样做了1×45°的倒角，方便芯轴快速穿装，也能减少芯轴与孔口的硬接触磨损，延长构件的使用寿命。

　　功能特性上，这款构件的外六角面经过表面淬硬处理，硬度达到HRC45-50，可承受滚压过程中金属坯料的持续摩擦，减少表面磨损量，长期使用也不会出现定位面凹陷导致的配合间隙变大问题。内孔表面做了抛光处理，粗糙度达到Ra1.6，降低芯轴往复运动时的摩擦阻力，也减少内孔的磨损，避免芯轴卡滞。在实际使用中，这类构件可根据不同规格的滚压坯料快速更换，六角外形的定位方式拆装便捷，无需复杂的调整就能快速完成工位切换，适配多规格小批量的滚压定制生产需求。

　　设计过程中也充分考虑了加工工艺性，六角外形可直接通过冷拉六角型材下料，减少外轮廓的铣削加工量，降低加工成本，内孔可通过一次镗削加工达到尺寸精度要求，后续仅需做热处理与表面处理即可完成成品制造，生产周期短，适合定制化的快速交付需求。在滚压成型产线的配套中，这类构件属于易损工装配件，合理的结构设计不仅能提升滚压作业的稳定性，也能降低配件更换频率，减少产线停机维护的时间，提升整体生产效率。针对不同的滚压材料特性，还可通过调整构件的热处理硬度与内孔配合公差，适配不锈钢、碳钢、铝合金等不同材质坯料的滚压作业需求，覆盖多数常规金属型材的滚压成型场景。
