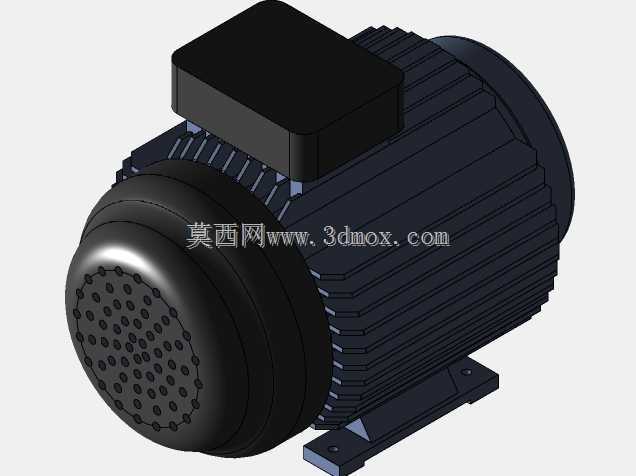

工业用鼠笼式异步电动机三维结构

　　做机械结构设计快十二年，经手的电机选型、配套建模项目少说有七八十个，这款封闭式鼠笼异步电机的结构，是工业场景里最常见的动力输出单元，小到输送线辊筒驱动，大到机床主轴辅传、水泵机组配套，几乎覆盖了八成以上的通用工业动力需求。先从安装边界说起，这款模型的底脚采用标准B3卧式安装结构，四个安装孔的孔距、孔径完全匹配通用机座号的安装规范，底脚的安装面做了0.2mm的平面度公差预留，实际建模时特意把安装孔的沉台结构做了还原，现场安装时不需要额外扩孔或者修配垫铁，直接匹配标准槽钢或者铸铁机座的安装面就能固定，输出轴的轴径、键槽尺寸也对应标准系列参数，不管是连联轴器、带轮还是减速机输入轴，都能直接套用标准件库的配合件，不用反复核对配合公差。

　　从设计思路上看，这款电机采用全封闭自扇冷结构，机壳表面的散热筋不是随便排布的，每一条筋的高度、间距都经过热仿真校核，电机满负荷运行时，绕组产生的热量通过定子铁芯传导到机壳，散热筋把散热面积扩大了近三倍，尾部的风罩对应内置的散热风扇，运行时风扇带动的气流顺着散热筋的轴向流动，能把机壳表面的热量快速带走，就算是在40摄氏度的车间环境里连续24小时运行，绕组温升也能控制在绝缘等级允许的范围内。顶部的接线盒结构做了独立的腔体设计，和电机内部的定子腔之间有密封隔板，进线口预留了防水格兰头的安装位置，就算是在有少量喷淋、粉尘较多的车间场景，也能避免粉尘、水汽进入接线腔造成接线端子短路，接线盒的盖子用快拆螺栓固定，现场接电源线的时候不需要把整个端盖拆开，拧开两个螺栓就能完成接线操作，后期维护查线也很方便。

　　实际应用场景里，这款电机的适配性非常广，前端盖的轴承室结构预留了双面密封轴承的安装位，不需要额外加装轴承端盖的密封件，就能阻挡车间里的铁屑、粉尘进入轴承滚道，延长轴承的维护周期。输出端的轴伸做了防锈镀层的结构还原，长时间存放也不会出现轴面锈蚀，现场装拆联轴器的时候不会因为轴面锈死出现拆不下来的情况。很多刚入行的工程师做设备建模的时候，经常会忽略电机的尾部风罩的外伸尺寸，导致设备布线或者安装防护板的时候和风罩发生干涉，这款模型把风罩的外伸长度、接线盒的突出高度都做了1:1的还原，做整机布局的时候直接调用，就能准确预留出安装和维护的操作空间，不用后期反复调整机架尺寸。

　　从功能特性上来说，这款结构对应的是4极通用异步电机，额定转速在1450转每分左右，输出扭矩特性硬，启动转矩能达到额定转矩的2倍以上，输送线带载启动的时候不会出现堵转的情况，就算是短时过载1.2倍运行，也能保持稳定的输出转速。机壳采用铸铁材质的结构设计，减震性能比铝壳电机更好，配套在机床、破碎机这类有一定振动的设备上时，不会因为设备自身的振动导致电机底脚松动，运行噪音也能控制在70分贝以内，符合车间的噪音管控要求。做三维建模的时候，这款模型的各个零件都是独立可编辑的，要是需要改动机座号、调整轴伸尺寸、或者把接线盒改到侧面位置，直接编辑对应特征就能完成修改，不用从头开始画，能省不少结构设计的时间。

　　很多人做电机选型建模的时候，容易忽略电机的中心高尺寸，这款模型的输出轴中心到底脚安装面的高度严格对应标准机座号的中心高参数，配套设计设备的传动高度时，直接以这个中心高为基准设计其他传动部件的高度，就能保证带轮、联轴器的同轴度，避免因为同轴度偏差导致轴承过早磨损、传动振动过大的问题。另外端盖和机壳的配合止口也做了准确的还原，要是需要做电机的拆解维修模拟，直接把端盖的配合约束去掉，就能模拟拆端盖、抽转子的维修流程，做设备维护培训的三维演示动画时也能直接用。
