小型卧式单级离心泵真实尺寸结构设计

　　这款小型卧式单级离心泵的三维结构，完全按照实物测绘的真实尺寸搭建，可直接用于小型给排水系统、家庭供水增压、小型设备冷却循环、园林灌溉等场景的配套选型参考。从实际使用场景来看，这类泵常被安装在民用建筑入户管段做水压补足，或是配套小型机床、温控设备做冷却介质循环，也可在小型水处理工位做短距离清水输送，适配的介质多为常温清水或物理性质接近水的无腐蚀性流体。

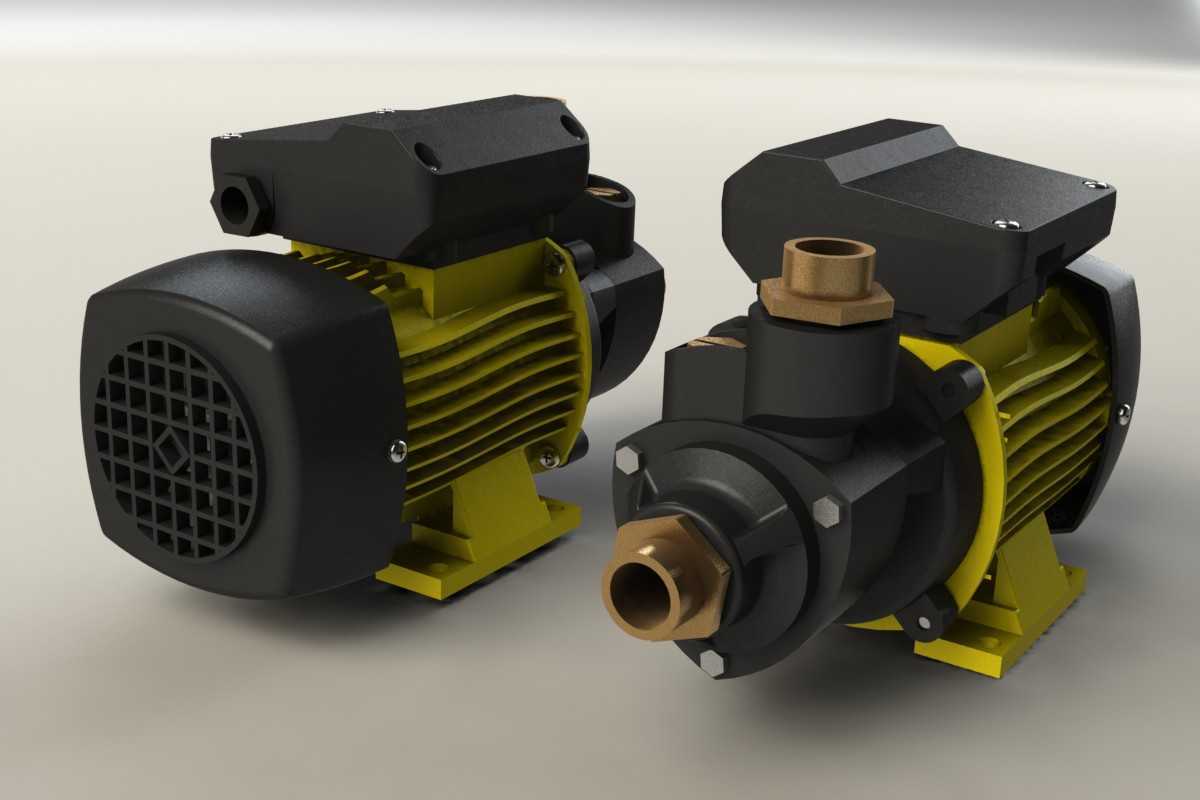

　　从结构设计逻辑来看，建模时优先还原了泵体与电机直联的紧凑布局，省去了传统联轴器传动的冗余结构，整机轴向尺寸控制在适配狭小安装空间的范围内，安装脚座的螺栓孔位完全匹配常规民用泵的安装基座尺寸，替换现有同规格设备时无需重新打孔改造基座。泵头部分采用涡壳式流道设计，进水口与出水口的铜质接头做了加厚处理，建模时还原了接头处的管螺纹细节，可直接匹配常规公称通径的金属水管或软管接头，避免现场安装时出现螺纹不匹配的问题。

　　电机部分的散热筋结构完全按照实物的排布方式还原，筋条的高度、间距都经过尺寸校核，能直观体现电机运行时的散热面积边界，后端的风罩格栅做了等比例建模，格栅间隙符合安全防护的尺寸要求，可避免异物卷入风叶。顶部的接线盒结构还原了进线孔、接线端子安装位的细节，选型时可直接判断接线方向是否适配现场布线需求，无需额外调整接线盒朝向。

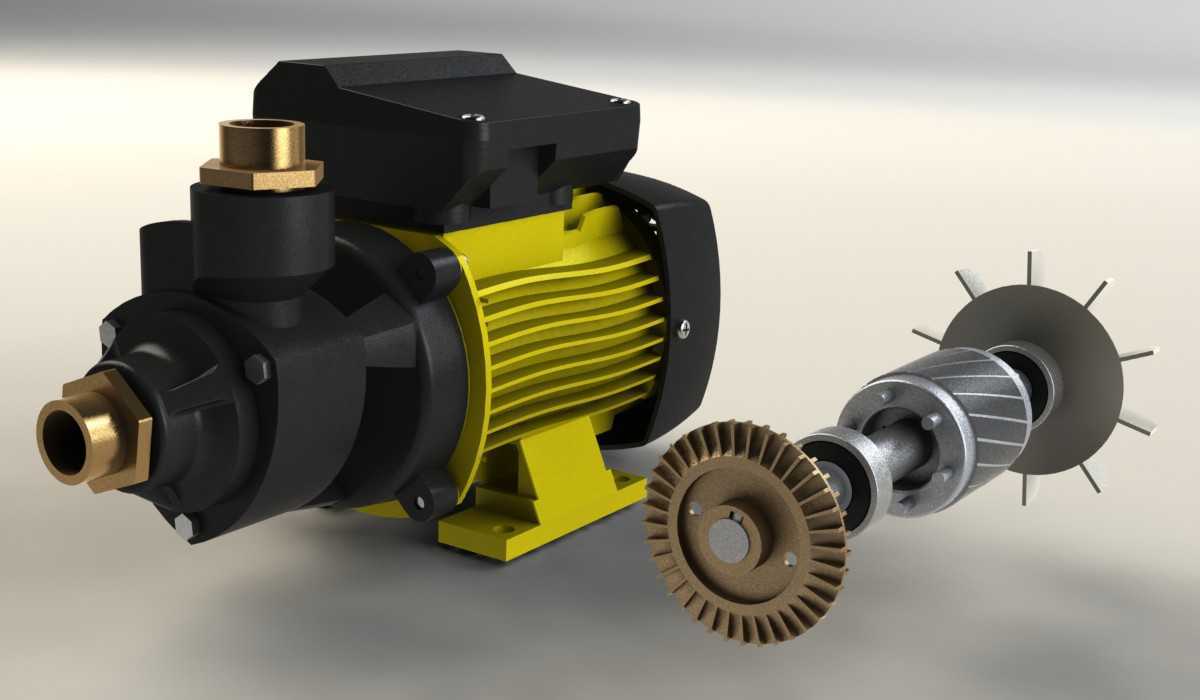

　　建模过程中对各部件的装配间隙做了还原，泵体与电机连接的密封位尺寸、叶轮与泵腔的配合间隙都符合实际装配公差要求，可直接用于装配干涉检查、安装空间模拟，也可作为同类产品改型设计的基础参考，帮助结构工程师快速完成同类型泵的方案迭代，减少前期测绘建模的重复工作量。安装边界方面，整机的重心位置落在安装脚座的支撑范围内，建模时标注的安装孔中心距、进出水口中心高度都和实物一致，做管路布局设计时可直接调取模型核对空间尺寸，避免现场安装时出现管路碰擦、安装空间不足的问题。
