SAER卧式多级离心泵三维结构设计

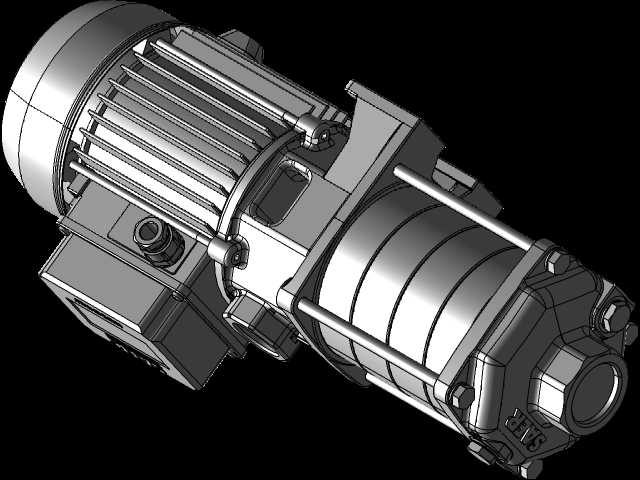

　　在民用供水、工业循环系统、小型水处理场站的流体输送场景里，这类卧式多级离心泵的出镜率一直不低，和立式泵相比它的重心更低，运行时的振动幅值更小，对安装基础的承重要求也更宽松，很多老旧厂房改造、楼宇二次供水的项目里，选型人员会优先考虑这类结构的泵组，不用额外做过高的承重支架，后期维护时拆解叶轮、更换机封的操作空间也更充裕。从三维结构的呈现来看，这款泵采用电机与泵体直联的共轴设计，没有额外的联轴器传动结构，整体轴向尺寸被压缩得比较紧凑，电机端的散热筋沿壳体周向均匀排布，筋条的高度和间距经过匹配，能保证电机在额定功率运行时，自然风冷的散热面积足够带走绕组产生的热量，接线盒设置在电机侧上方，既避开了泵体密封可能出现的滴漏区域，

　　也方便现场布线时线缆的弯折固定，不会和周边管线产生干涉。泵体部分采用分段式的级间结构，拉紧螺杆沿泵壳周向均匀布置，把每一级的导叶、叶轮腔体牢牢压紧，这种结构的好处是可以根据实际需要的扬程参数调整叶轮级数，不用重新开模制作整体泵壳，同系列不同参数的产品可以共用大部分壳体零件，生产端的零件通用率能提上来，后期维护时如果某一级叶轮出现气蚀损伤，也不用更换整个泵体，只需要拆解对应段的腔体更换零件就行。进出口的法兰位置设置在泵体的驱动端侧，进水口沿轴向布置、出水口沿径向朝上，这种流道设计能让进水段的流态更平稳，减少叶轮入口的紊流损失，出水口的朝上布置也方便现场接管道时的排气操作，不用在管道最高点额外加装太多排气阀。

　　建模的时候需要特别注意安装边界的尺寸匹配，电机底脚的安装孔距要和标准槽钢基座的孔位对应，泵体和电机的同轴度公差要控制在合理范围内，不然直联结构运行时很容易出现机封偏磨、轴承发热的问题；叶轮的叶片型线是按低比转速的水力模型做的，每一级叶轮的出口宽度和导叶的扩散角匹配，能保证在小流量高扬程的工况下运行效率不会掉得太多，也能减少气蚀发生的概率。另外泵体的密封腔位置预留了足够的机封安装空间，不管是装普通的单端面机械密封，还是后期改换装双端面机封用于输送轻微腐蚀性的介质，都有足够的调整余量，不用额外加工密封腔体。在实际做设备布局的时候，这类泵的周边要预留出至少能拉出拉紧螺杆的操作空间，不然后期拆解维护时得把整个泵从基座上拆下来，

　　会增加不少运维工作量；泵的整体重量分布偏向电机侧，做基座预埋的时候要把承重筋板对应布置在电机底脚下方，避免长期运行后基础出现不均匀沉降，影响轴系的对中精度。从结构细节上看，泵体末端的排气、放水螺塞位置都做了凸台加强，不会因为反复拆装出现螺纹滑牙的问题，接线盒的进线口做了密封螺纹设计，能满足一般户外安装的防护要求，不用额外加装防雨罩也能应对常规的淋雨场景。
