防疫用按压式消毒湿笔结构设计

　　这款按压式消毒湿笔的结构设计，最初是针对公共场景高频接触书写工具的交叉感染风险做的定向开发，日常在政务大厅、银行网点、医院分诊台、公共服务窗口这类人员流动大的场所，公用书写笔经过不同人员反复握持、触碰，很容易成为病菌传播的媒介，这款产品就是在常规书写笔的功能基础上，集成了接触部位即时消毒的功能，从结构层面解决公用笔的卫生防护问题。从整体结构逻辑来看，设计时没有改动常规按动式中性笔的核心书写模块，笔芯的伸缩结构、出墨系统都沿用成熟的按动笔通用架构，主要的结构改动集中在笔身上半段的储液与出液控制部分，在笔夹对应的笔身内腔预留了独立的密封储液腔，用来存储适配的消毒润肤液，腔体采用薄壁环形结构，包裹在笔芯推杆的外围，

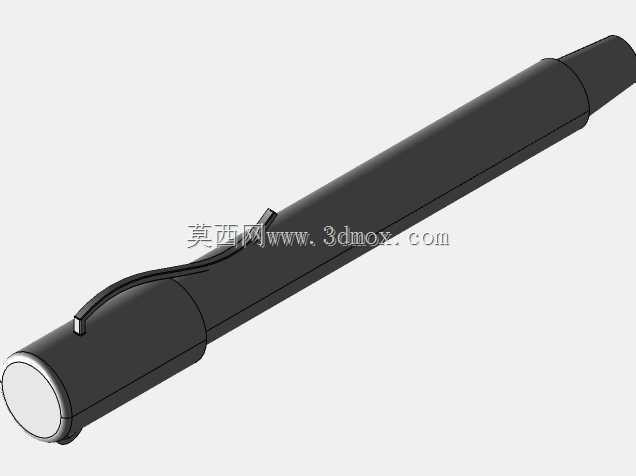

　　不会额外增加笔身的整体径向尺寸，握持时的直径和常规按动笔保持一致，不会因为增加功能模块导致握持异物感。出液控制结构做在笔的按动顶端，和笔芯的按动伸缩按键做了同轴集成，正常按压顶端按键时，和常规按动笔逻辑一致，控制笔芯伸出或收回，当需要对笔身握持区、笔尖部位做消毒处理时，轻旋顶端按键解锁独立的出液阀，储液腔内的消毒液体就会顺着笔身内壁预置的导流槽，均匀浸润包裹在笔身握持段的多孔缓释层，缓释层采用亲肤的微孔泡棉材质，和笔身外壳做了平齐贴合，不会突出笔身轮廓，液体渗出量通过导流槽末端的限流微孔控制，单次旋动出液量刚好可以完整覆盖握持区表面，不会出现液体过量滴落、沾湿纸张或使用者手部的问题。做结构建模时，首先确定的是整体的安装边界尺寸，

　　整笔总长控制在148mm，笔身最大握持直径11.2mm，和市面主流按动中性笔的尺寸完全兼容，不需要额外定制配套的笔座、笔套，现有常规的笔插、笔盒都可以直接适配存放。储液腔的有效容积设置为2.8ml，按照日均10次的消毒使用频率，单次加注可以满足连续30天以上的使用需求，储液腔的加注口做在笔尾按动键的侧面，采用硅胶密封塞封堵，加注时不需要拆解整笔，用配套的注液瓶对准密封塞推注即可，操作门槛很低，普通后勤人员不需要专门培训就能完成补液操作。考虑到公共场景的使用损耗，笔身所有外露结构件都做了圆角过渡处理，没有尖锐的棱角，避免人员使用时剐蹭受伤，笔身外壳采用ABS工程塑料注塑成型，壁厚均匀控制在1.2mm，既可以保证日常握持、跌落时的结构强度，也不会因为壁厚过大导致整笔重量超标，整笔装配完成后的总重量控制在22g以内，长时间握持书写也不会产生明显的负重感。在功能逻辑的设计上，特意把消毒出液的操作和正常书写的按动操作做了动作区分，正常按动按键的行程是4mm，用来控制笔芯伸缩，旋动按键的角度是30度，触发出液阀，两个动作的操作逻辑完全独立，不会出现正常按动书写时误触出液、导致消毒液体漏出污染纸面的问题。多孔缓释层的更换也做了快拆设计，笔身握持段的外壳做了卡扣式连接，不需要借助工具，直接抠开卡扣就能取下旧的缓释层更换新的配件，日常维护的成本很低，适合公共场景大批量部署使用。针对笔尖部位的消毒需求，在笔嘴位置也预留了微型导流孔，

　　出液时少量液体会顺着导流孔流到笔尖位置，在收回笔芯的过程中，笔尖球珠接触到浸润了消毒液的笔嘴密封棉，就能同步完成笔尖表面的消毒，避免笔尖接触不同纸面后带菌的问题。整个结构的密封性能是设计时的重点校验项，储液腔和导流槽的所有拼接位置都做了超声焊接密封，活动的出液阀位置采用双O型密封圈做动密封，经过反复的按压、旋动测试，不会出现漏液问题，即使笔身倒置、放在口袋里携带，也不会有消毒液体渗出污染衣物或随身物品。和常规的一次性消毒笔不同，这款结构的笔芯、储液腔、缓释层都可以单独更换，笔身主体可以长期重复使用，整体的使用成本比一次性产品低很多，也更符合耗材减量化的使用需求。建模过程中所有配合件的公差都按照注塑件的通用公差等级设置，卡扣的配合过盈量控制在0.15mm，活动件的配合间隙控制在0.1mm，既可以保证装配时的顺畅度，也不会因为间隙过大出现晃动、松脱的问题。
