内燃机传动用活塞连杆结构设计

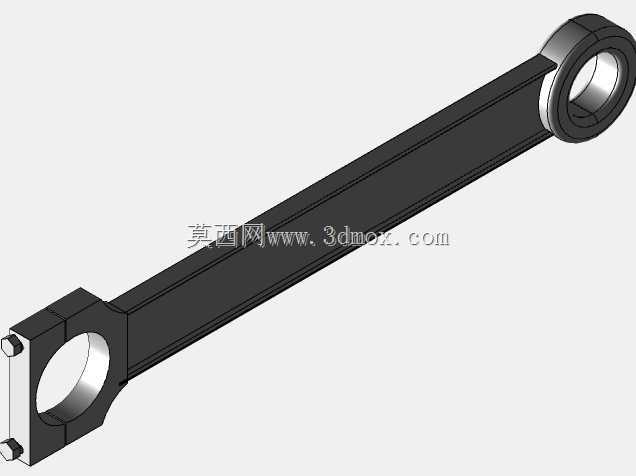

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。从实际工况出发，这类连杆的小头端通过活塞销与活塞内腔的销座完成装配，装配过程中需保证销孔与活塞销的配合间隙控制在合理区间，既要避免间隙过大导致的运行冲击异响，也要防止间隙过小引发的润滑不足、销座烧蚀问题。连杆大头端则采用剖分式结构，通过连杆螺栓与曲轴的连杆轴颈实现紧固连接，剖分面的加工精度直接影响大头孔的圆度保持能力，若剖分面贴合度不足，螺栓预紧后会引发轴孔失圆，加剧轴瓦的偏磨损耗。

　　设计阶段首先要明确整套构件的安装边界，小头端的外径尺寸需匹配活塞内腔的避让空间，避免活塞运行到上止点时连杆小头与活塞内壁发生运动干涉；大头端的旋转外径则要避让曲轴箱的内部轮廓，同时要为连杆轴颈的润滑油路预留足够的布设空间，保证压力润滑油能顺利输送到大头轴瓦与活塞销衬套的摩擦副表面。杆身部分采用变截面的工字形结构，这种结构形式能在满足强度、刚度要求的前提下最大限度降低构件自身重量，减少往复运动过程中产生的惯性力，降低曲轴与主轴承的负载冲击。

　　从功能特性来看，这类连杆在运行过程中需要同时承受活塞传递的气体爆发压力、往复运动产生的惯性拉力，以及曲轴旋转带来的横向交变弯曲载荷，因此结构设计时需要对杆身的过渡圆角做严格的应力释放处理，所有截面变化位置都要采用平滑圆弧过渡，避免应力集中引发的疲劳断裂问题。小头端的衬套过盈压装量需要经过精准计算，过盈量过大会导致衬套内孔收缩变形，影响活塞销的正常转动；过盈量不足则会在交变载荷作用下出现衬套松动、移位，引发润滑失效。大头端的连杆螺栓孔位置度需要严格管控，保证螺栓装配后不受附加剪切力，螺栓预紧力要按照工艺要求分多次对称拧紧，避免大头盖出现偏斜导致轴孔错位。

　　在实际应用场景中，这类连杆不仅适配常规的车用内燃机，在小型通用汽油机、空气压缩机、往复式泵类设备中也有广泛应用，不同应用场景下的连杆结构会根据载荷特性做针对性调整：比如高转速动力设备用的连杆会进一步降低杆身重量，提升构件的动平衡精度；重载工况下使用的连杆则会适当加大杆身截面尺寸，提升大头轴瓦的承载面积，保证高载荷下的结构稳定性。建模过程中需要重点校验连杆在整个运动行程中的空间包络尺寸，确认其与活塞、曲轴、气缸壁之间都留有足够的安全间隙，同时要对关键受力位置做结构强度校核，保证构件在最大爆发压力工况下的应力值处于材料许用应力范围内，还要考虑长期交变载荷下的疲劳强度储备，避免短时间运行后出现疲劳裂纹。另外，连杆的重心位置需要与杆身轴线保持重合，否则运行过程中会产生额外的偏心力矩，加剧活塞与气缸壁的偏磨，还会引发整机振动超标问题，因此建模完成后需要对构件做质心位置校验，必要时在大头端设置去重平衡块，将质心偏差控制在允许范围内。
