横向水平检测传感装置三维结构设计

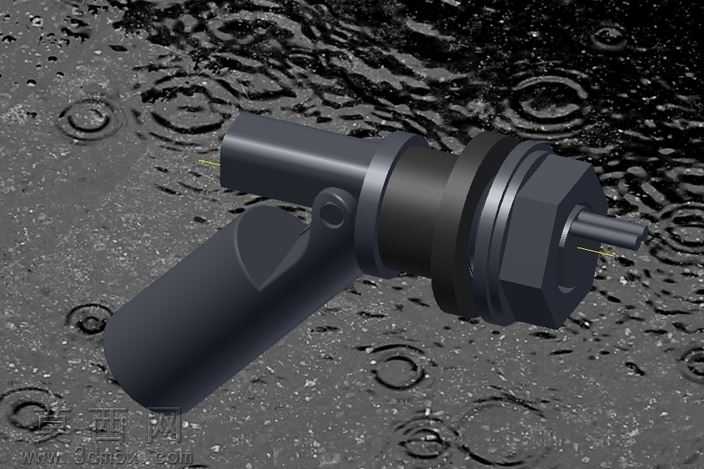

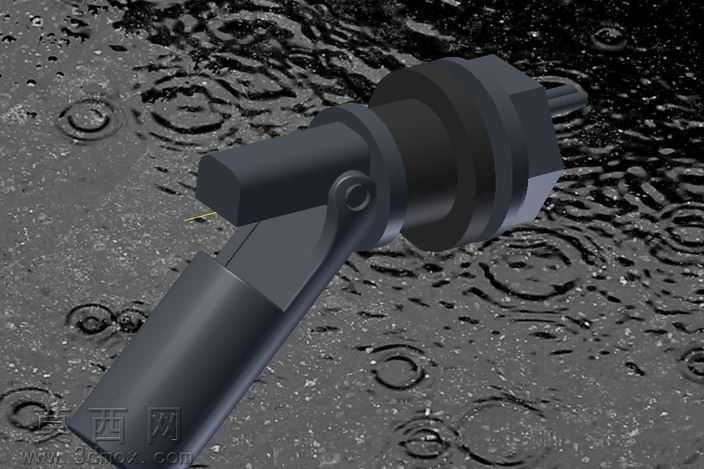

本作品为横向水平检测传感装置的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化结构搭建，严格遵循工业传感元件的实际尺寸比例与装配逻辑，对装置的铰接摆动结构、主体安装基座、感应触发端、外接接线端等核心部件进行了独立建模与装配约束，确保各部件间的运动配合关系符合实际使用逻辑，可直观呈现装置在水平状态偏移时的触发动作过程。渲染环节采用工业产品写实渲染方案，为装置主体赋予哑光硬质工程塑料材质，金属铰接轴件添加金属拉丝与细微磨损质感，安装螺纹部位还原金属镀锌的哑光金属光泽，背景搭配带水纹的粗糙工业台面环境，通过侧方柔光打光突出装置的结构轮廓与部件衔接细节，阴影参数调整至柔和自然的状态，既清晰展现各部件的形态特征，也还原了工业传感元件的真实质感。材质设置阶段针对不同功能部件做了区分处理：外壳部分添加细微的磨砂颗粒纹理，模拟工程塑料注塑成型的表面质感；活动摆臂部分做了边缘倒角的高光处理，突出部件的棱线结构；密封胶圈部位赋予黑色橡胶材质，添加细微的凹凸纹理还原橡胶件的触感特征。设计思路围绕横向水平检测的实际使用需求展开，整体结构采用铰接式摆锤触发原理，当被测载体发生横向水平偏移时，内部摆臂随重力摆动触发感应元件输出信号，安装端采用螺纹锁紧结构可适配不同厚度的安装面板，整体结构紧凑小巧，兼顾安装便捷性与检测灵敏度，建模过程中对各活动部件的运动行程做了限位约束，可直接用于后续的结构验证、装配干涉检查以及产品宣传渲染图制作，完整还原了该类水平传感装置的结构特征与功能形态。
