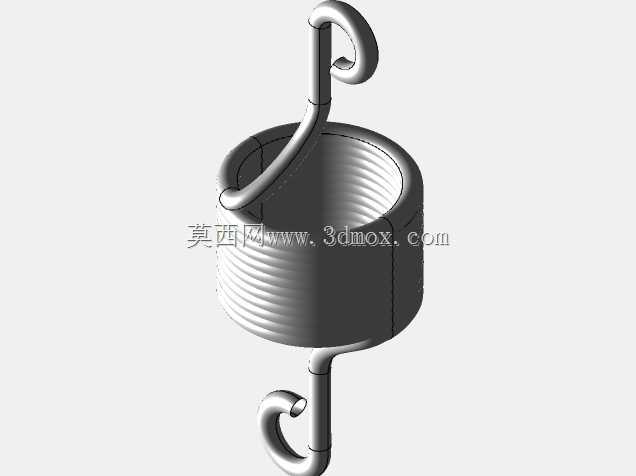

带挂钩圆柱拉伸弹簧结构设计

　　日常做设备张紧、复位结构设计时，拉伸弹簧是绕不开的基础弹性元件，这款带一体成型挂钩的圆柱螺旋拉簧，适配多数需要提供轴向回拉力的工装与设备场景，小到自动化产线上的料仓挡片复位、检测探针的回弹结构，大到农机操作机构的回位组件、小型起重设备的辅助张紧结构，都能见到这类结构的身影。不同于普通压簧仅承受轴向压力的工况，拉簧在自由状态下圈与圈是紧密并紧的，工作时需要承受轴向的拉伸载荷，两端的挂钩是直接决定安装可靠性与使用寿命的关键结构，这款模型的挂钩采用了与弹簧本体一体绕制成型的设计，挂钩根部做了平滑的圆弧过渡，没有额外的焊接拼接点，能有效避免应力集中导致的挂钩根部断裂问题，这一点在频繁往复拉伸的工况下尤为重要，

　　很多外购的廉价拉簧往往在挂钩与簧身衔接处做直角弯折，循环加载几千次就会出现断裂失效，给设备运维带来不少麻烦。从结构设计逻辑来看，这款拉簧的有效圈部分采用等节距并紧绕制，簧丝截面为标准圆形，绕制后的圆柱度控制较好，两端挂钩的弯曲半径与簧丝直径保持合理比例，既保证挂钩有足够的强度挂接在安装销轴上，又不会因为弯曲半径过小导致簧丝内部产生过大的残余应力。实际选型使用时，要先确认安装空间的轴向边界，也就是两个挂点之间的最小与最大距离，自由状态下的拉簧长度要略小于最小安装距，保证安装后能提供初始预拉力，避免设备运行过程中弹簧松脱晃动；同时要核算最大拉伸量下的载荷是否匹配使用需求，不能让弹簧拉伸长度超过其弹性极限，

　　否则会出现永久变形无法复位的问题。安装时两端的挂接应保证受力方向与弹簧轴线重合，避免出现偏载，偏载状态下不仅会让实际提供的回拉力打折扣，还会让簧圈出现不均匀磨损，大幅缩短使用寿命。很多刚入行的结构工程师做拉簧选型或建模时，容易忽略挂钩的开口尺寸与安装销轴的直径匹配，这款模型的挂钩开口尺寸略小于销轴直径，安装时需要轻微掰开挂钩卡入销轴，安装到位后挂钩能牢牢卡在销轴上，不会因为设备振动出现脱钩的情况，同时挂钩的圆弧接触面能保证弹簧摆动时受力均匀，不会出现局部应力集中。在做三维建模时，这类拉簧的建模重点在于螺旋扫描路径的绘制，以及两端挂钩的平滑过渡处理，不能直接在螺旋线两端生硬接出直杆再做弯钩，

　　要让簧丝的走向从螺旋状态平滑过渡到挂钩的圆弧段，还原实际绕制工艺的走向，这样建出来的模型在做后续的干涉检查、装配模拟时才更贴近真实零件的状态，不会出现装配时挂钩与周边零件干涉但实际生产却不存在的问题。另外这类拉簧的表面处理通常根据使用场景选择，普通室内工况采用镀锌处理即可满足防锈需求，潮湿或有腐蚀的工况则需要采用不锈钢材质或者做喷塑、达克罗处理，建模时可以根据实际使用场景赋予对应的材质属性，方便后续做渲染或者工程图输出。在设备维护层面，这类拉簧属于易损件，设计时要考虑更换的便捷性，挂点位置尽量预留足够的操作空间，不需要拆解周边过多零件就能完成弹簧的更换，这一点在做整机结构布局时就要提前考量，避免后期运维时需要大量拆机才能更换一个小弹簧，增加设备的停机维护时间。
