硬质合金内冷直柄麻花钻结构设计

　　在金属切削加工领域，孔加工占所有机加工工序总量的三分之一以上，而麻花钻是孔加工环节应用最广泛的切削刀具，本次建模的这款直柄硬质合金麻花钻，主要针对数控加工中心、普通钻床、镗床等设备的钢件、铸铁件、有色金属件的实体钻孔工序设计，可覆盖绝大多数常规机械加工场景的孔加工需求。从实际使用场景来看，这款钻头既可以用于通用机械零部件的毛坯预钻孔、螺纹底孔加工，也能适配模具制造行业的模板孔、顶针孔加工，甚至在汽车零部件加工的缸体、支架类零件孔位加工中也能稳定使用，适配的加工材料涵盖碳素结构钢、合金结构钢、灰铸铁、球墨铸铁以及铜铝等有色金属，切削参数适配范围较宽，不需要针对单一材料做特殊的结构调整。

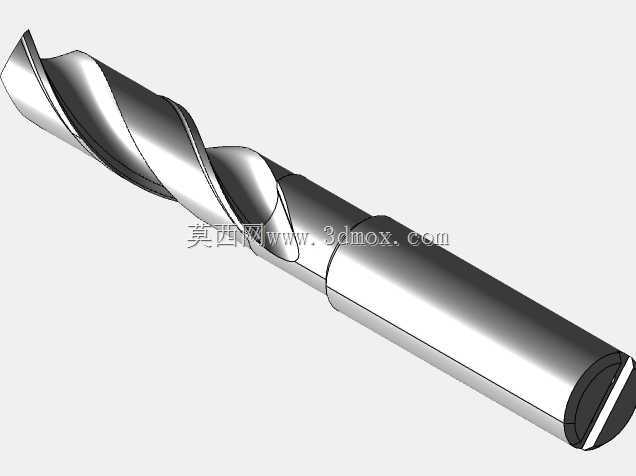

　　从结构设计思路来看，这款钻头采用了经典的双螺旋槽结构，螺旋角选取了行业通用的30度标准角度，这个角度的设计平衡了切削排屑性能与刀体刚性：螺旋角过小会导致排屑不畅，切屑容易堵塞在槽内造成钻头折断，螺旋角过大则会削弱钻芯厚度，降低钻头的抗扭刚性，在加工高硬度材料时容易出现崩刃、断钻问题。钻芯厚度采用了从钻尖向柄部逐渐增厚的锥度设计，靠近钻尖位置的钻芯厚度控制在钻头直径的15%左右，既保证了钻尖的切削锋利度，又能通过向柄部递增的厚度提升整体抗扭能力，避免深孔加工时钻头出现弯曲变形。切削部分的横刃做了标准的修磨处理，横刃斜角控制在55度，有效减小了钻孔时的轴向抗力，降低设备进给负载，同时避免横刃过长导致的钻孔定位偏移问题，保证孔位的位置精度。

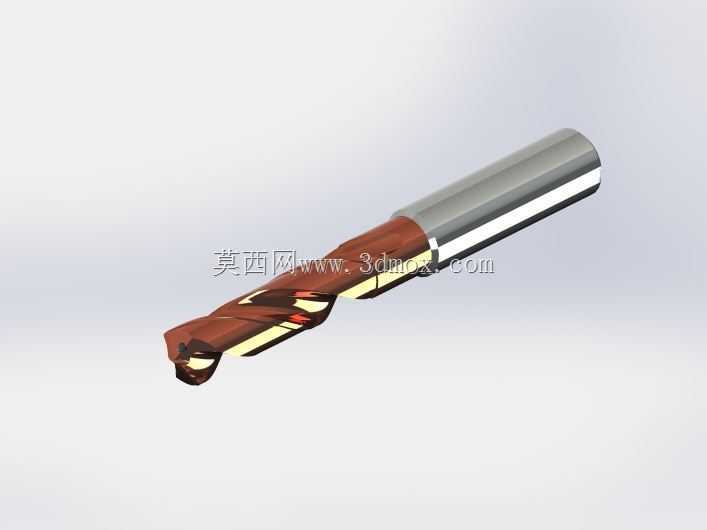

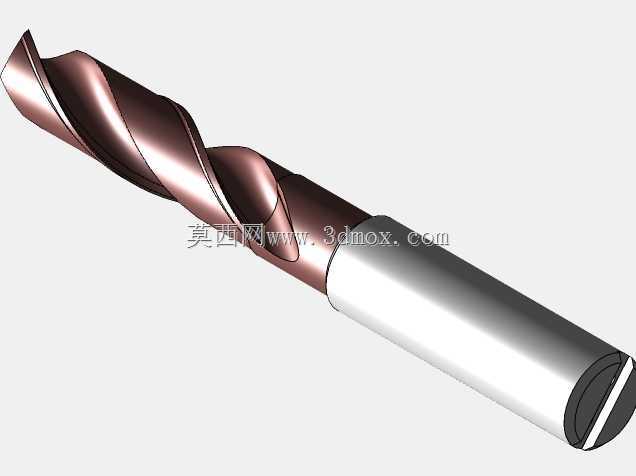

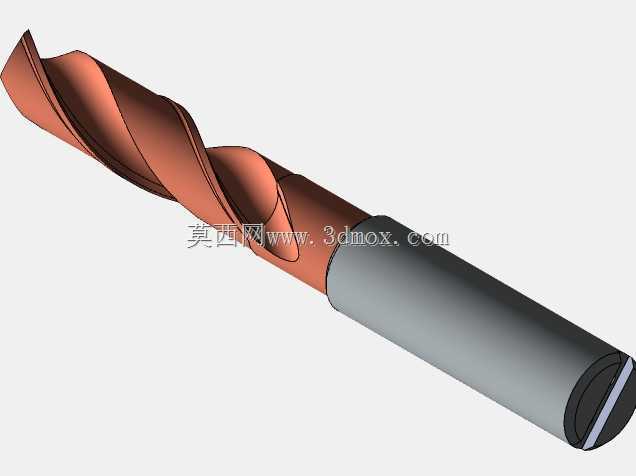

　　刀体部分分为切削工作段与夹持直柄段，工作段长度根据常规加工深度设计为钻头直径的5倍，可满足绝大多数浅孔、中等深度孔的加工需求，不需要额外接长杆即可完成加工；直柄部分采用h6级公差设计，可适配标准钻夹头、ER弹簧夹头、液压刀柄等绝大多数常规钻孔夹持工装，夹持段长度设计为直径的3倍，保证夹持稳定性，避免高速旋转时出现钻头打滑、摆振问题，夹持段与工作段的过渡位置做了圆角过渡处理，避免应力集中导致的刀体断裂风险。刀体表面的涂层区域覆盖整个切削工作段，采用硬质合金基体搭配耐磨涂层的设计，既保证了刀体的整体刚性与红硬性，又能通过涂层降低切削时的摩擦系数，减少积屑瘤产生，延长刀具使用寿命。

　　从安装边界来看，这款钻头的直柄结构不需要配套专用的刀柄工装，只要设备的夹持范围覆盖对应柄径即可安装使用，不需要做额外的结构改装；加工时需要保证设备主轴的径向跳动控制在0.02mm以内，避免摆振导致的孔壁粗糙度差、钻头崩刃问题；钻孔时需要根据加工材料匹配对应的切削液供给方式，加工钢件时采用乳化液冷却，加工铸铁时可采用干式切削或者微量润滑，加工有色金属时采用煤油或者专用切削油冷却，保证排屑顺畅。钻尖的顶角采用118度标准设计，这个角度是通用加工场景下的最优选择，兼顾了不同材料的切削适应性，如果需要针对高硬度材料加工，可将顶角修磨至135度提升刀尖强度，针对软质材料加工可适当减小顶角提升锋利度，但标准结构已经能覆盖80%以上的常规加工场景。

　　排屑槽的抛光处理是这款钻头设计的细节亮点，槽壁表面粗糙度控制在Ra0.8以下，可有效降低切屑与槽壁的摩擦阻力，让切屑能够顺着螺旋槽顺利排出，避免切屑堵塞在孔内造成孔壁划伤、钻头扭断的问题，尤其是在加工塑性较强的低碳钢、铝合金材料时，光滑的槽壁能显著减少切屑粘附的概率，提升加工稳定性。刃带部分采用了窄刃带设计，刃带宽度控制在0.2倍直径以内，既可以引导钻头保证孔的直线度，又能减少刃带与孔壁的摩擦面积，降低切削热产生，避免孔壁出现烧伤、硬化层问题。

　　在实际选型使用时，技术人员可以根据待加工孔的直径直接选取对应规格的钻头，不需要额外调整加工程序的基础参数，只需要根据材料硬度调整进给量与切削转速即可：加工普通碳素钢时线速度控制在80-120m/min，每转进给量控制在0.1-0.2mm/r；加工铸铁时线速度控制在60-100m/min，进给量可适当提升至0.15-0.25mm/r；加工铝合金时线速度可提升至200m/min以上，进给量控制在0.2-0.3mm/r，即可获得稳定的加工质量与刀具寿命。这款钻头的结构完全符合机械加工行业的刀具标准，没有非标结构设计，可直接替换同规格的标准麻花钻使用，不需要对现有加工工艺做任何调整，适配性极强。
