定制类小型电子设备可打印塑料外壳结构

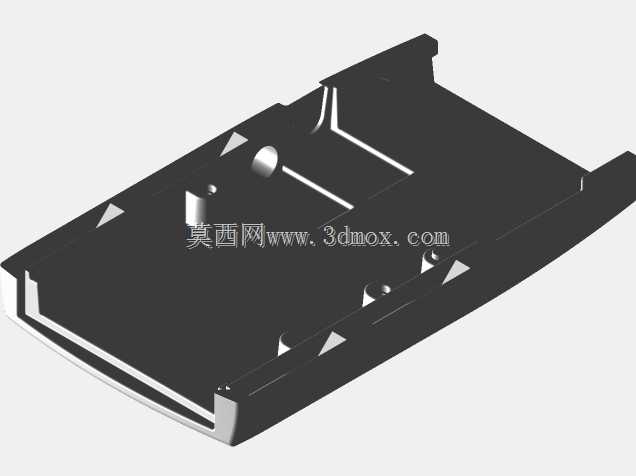

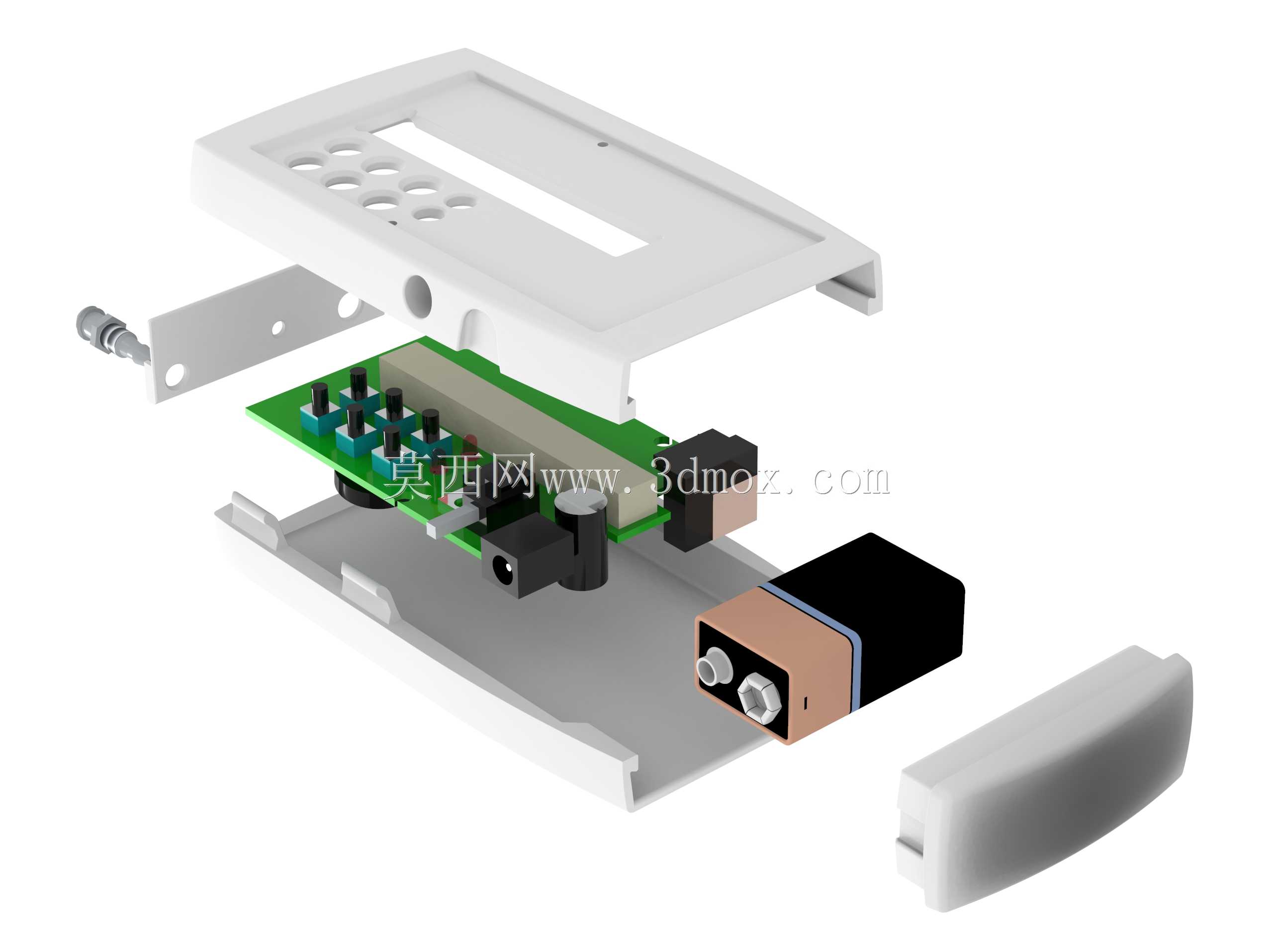

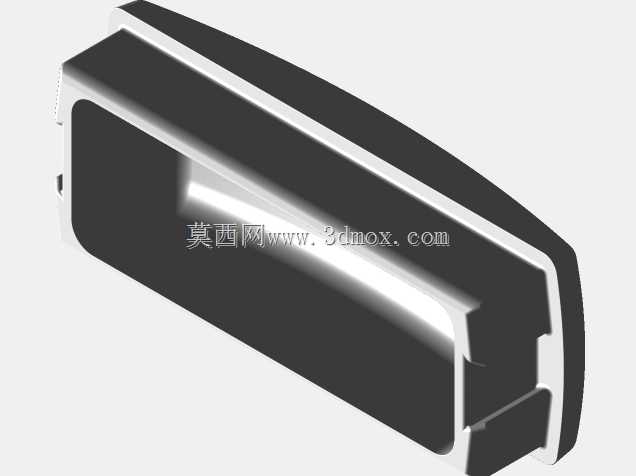

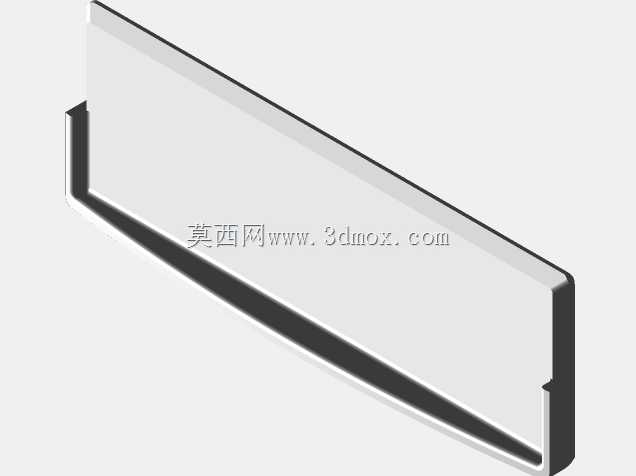

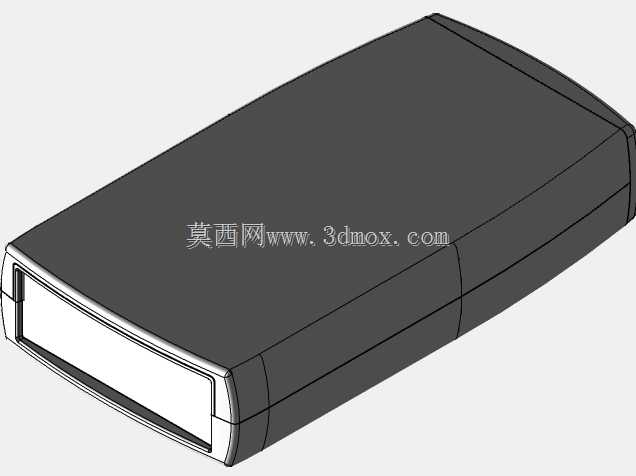

这款外壳结构针对小批量定制化电子设备的快速打样需求设计，适配内置PCB板、接口模块、小型功能组件的装配场景，常见于实验室自研测试设备、小众定制工控终端、个人DIY电子装置的外壳防护场景，无需开模即可通过3D打印快速制作成品，大幅缩短定制电子装置的落地周期。从结构设计逻辑来看，外壳采用上下分体式扣合结构，上盖预留对应功能按键、显示窗口的开孔位置，开孔边缘做了0.2mm的倒角处理，既避免打印后边缘毛刺划手，也能保证按键、显示面板装配后无卡滞。下壳设置了多组定位柱与PCB安装位，定位柱高度根据PCB板上最高元器件的高度做了避让设计，安装柱内径适配常用M2自攻螺丝，柱根做了1mm的圆角加强，避免打印后安装螺丝时出现柱体断裂问题。壳体侧壁预留了对应外接接口的开孔，开孔位置与PCB板上接口的伸出位置完全对齐，公差控制在0.15mm以内，保证外接插头可以顺利插入无遮挡。壳体侧边还设计了小型侧盖结构，用于覆盖预留的扩展接口位，不需要使用扩展接口时可以盖上侧盖保证外观完整性，需要扩展时直接拆下即可，无需对壳体做二次加工。从安装边界来看，壳体整体外形适配内置PCB的长宽尺寸，四周预留1.5mm的壁厚，既保证3D打印时的结构强度，也不会过度增加整体外形尺寸，壳体内部的筋位设计避开了PCB板上的电容、接口、接线端子等凸起部件，筋位高度与壳体内壁齐平，既可以提升壳体的抗形变能力，也能对PCB板起到辅助限位的作用，避免设备受冲击时PCB出现移位。上下壳的扣合位采用楔形卡扣设计，卡扣配合量设置为0.2mm，既可以保证扣合后无松动，也能方便后期拆开维护内部组件，不需要额外打胶或者加螺丝固定，简化装配流程。壳体外表面做了平面化处理，没有多余的曲面凸起，既降低3D打印时的支撑用量，也能保证打印后表面处理的便捷性，打印完成后简单打磨即可做喷漆、丝印等后处理。针对3D打印的工艺特性，所有壳体的转角位置都做了圆角过渡，避免打印时出现应力集中导致的翘曲变形，所有开孔的尺寸都考虑了PLA、ABS等常用打印材料的收缩率，做了对应的尺寸补偿，保证打印完成后各安装位的尺寸精度满足装配要求。
