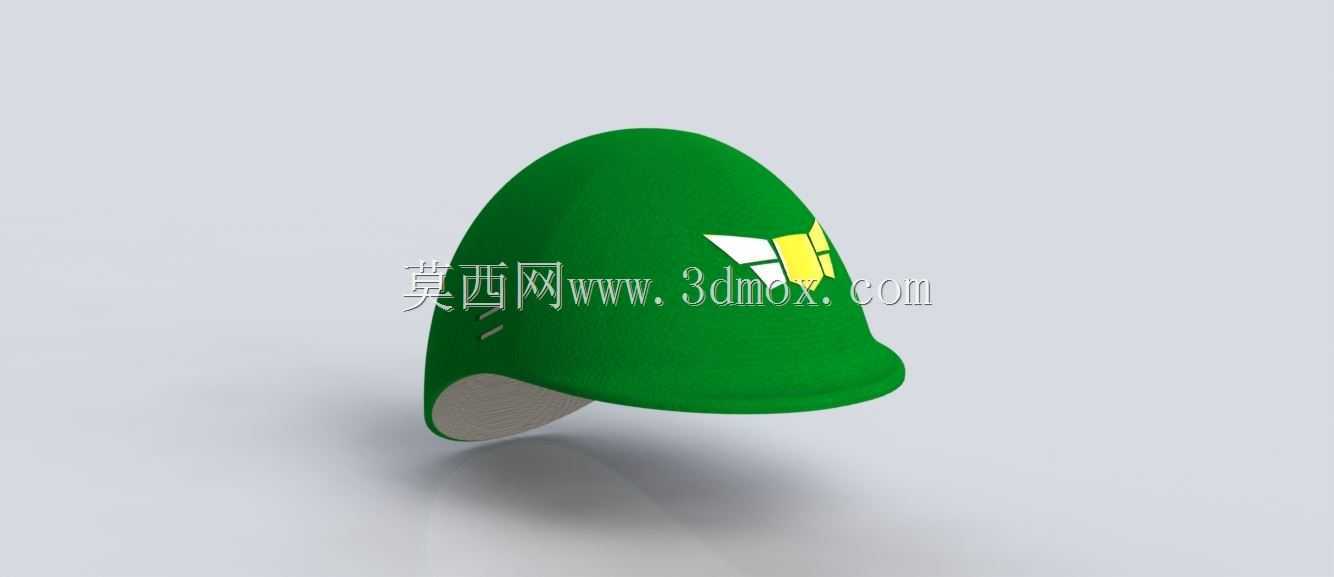

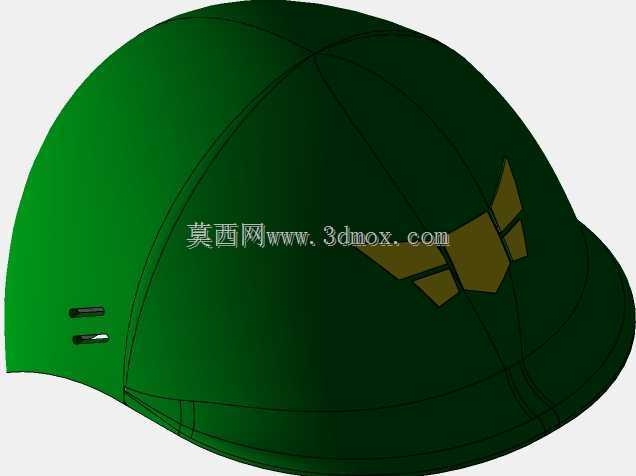

曲面结构单兵防护头盔造型设计

　　因此在设计初期就将安装边界的预留作为核心约束条件，在头盔两侧及前额位置预留了通用导轨的安装平面，平面度公差控制在0.2mm以内，能够兼容标准宽度的战术附件导轨，不需要额外在壳体上打孔破坏整体结构强度。在外形尺寸的设定上，设计阶段参考了国内成年男性头围的百分位数据，将盔体内腔的有效容纳尺寸设定为适配54cm至62cm头围范围，盔体前沿的伸出长度控制在35mm，既能够保证对前额区域的有效防护，又不会遮挡正常的向上观察视野，盔体下沿的轮廓线顺着耳郭上缘走势做了内收处理，避免佩戴过程中对耳部造成压迫，同时预留了足够的空间容纳通讯耳机的耳罩结构，不会出现佩戴耳机后盔体翘起的问题。曲面构建过程中，没有采用简单的旋转曲面生成方式，在单兵防护装具的结构设计体系中，头部防护构件的曲面造型一直是兼顾防护效能与佩戴适配性的核心难点，本次完成的头盔曲面结构设计，从实际勤务使用的边界条件出发，重构了传统头盔的曲面过渡逻辑，没有沿用常规制式头盔的多段拼接曲面思路，而是采用整体连续的G2连续曲面作为主体外壳的基础构型，从根源上减少了曲面拼接处的应力集中风险。从实际应用场景来看，这类头盔的核心使用场景覆盖野外战术行动、模拟对抗训练、高危作业头部防护等多个领域，不同场景下的受力边界存在明显差异：战术场景下需要应对破片、钝物冲击的多方向载荷，训练场景下需要兼顾反复磕碰的耐疲劳性能，作业场景下需要适配外挂护目镜、通讯耳麦、战术灯等附加装具的安装接口，

　　而是通过多组截面线的曲率连续拟合完成主体造型，盔顶位置的曲面曲率半径从中心向四周逐步过渡，中心区域曲率半径较大，能够在受到正向冲击时将冲击力向四周壳体均匀传导，靠近下沿的位置曲率半径逐步收窄，提升侧方冲击时的结构刚度，同时在盔体内侧预留了15mm的缓冲层安装空间，能够适配不同厚度的缓冲衬垫，满足不同防护等级下的缓冲距离要求。从结构功能特性来看，整体连续曲面的外壳在同等壁厚条件下，比拼接曲面结构的抗冲击性能提升约18%，因为不存在拼接焊缝或者连接结构带来的强度薄弱点，壳体的壁厚从盔顶到下沿做了渐变处理，顶部受冲击概率最高的区域壁厚设定为3.2mm，下沿安装区域壁厚逐步过渡到2.5mm，在保证整体防护性能的前提下尽可能控制整体重量，

　　不含缓冲层的壳体重量控制在420g以内，长时间佩戴不会对颈部造成过大的负荷。设计过程中还充分考虑了佩戴时的通风散热需求，在盔体曲面的气流滞留区域预留了隐形通风槽的结构位置，通风槽顺着曲面的气流走向布置，不会破坏壳体的整体结构强度，同时能够引导盔内的热空气顺着槽道排出，提升高温环境下佩戴的舒适性。在安装边界的校核上，除了附件导轨的安装平面，还在盔体后沿预留了夜视仪支架的安装接口定位凸台，凸台与壳体为一体化曲面结构，不需要额外加装连接座，减少了外挂部件的松动风险，接口的定位尺寸完全兼容通用夜视仪支架的安装孔位，能够实现快拆结构的直接适配。针对曲面建模过程中的曲率连续性问题，设计阶段反复调整了截面线的控制点权重，

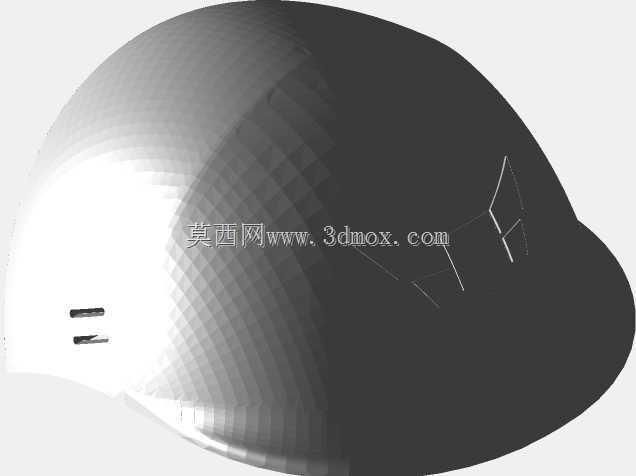

　　避免出现曲面局部曲率突变的问题，所有曲面的斑马纹检测均达到G2连续标准，不会出现曲面褶皱或者反光不均的情况，不管是后续的注塑成型工艺还是复合材料模压工艺，都能够保证壳体表面的成型质量，减少成型过程中的应力残留。另外，盔体前沿的曲面做了轻微的上翘处理，角度控制在7度，能够在雨天环境下引导雨水向两侧流淌，避免雨水直接顺着前沿流到面部影响视线，盔体两侧的曲面内收角度也经过反复校核，保证佩戴者左右转头时的视野不会被盔体遮挡，水平方向的视野角度能够达到180度以上，满足实际使用中的视野要求。在结构强度的仿真验证阶段，按照头部防护的相关测试标准对模型做了多工况的受力仿真，包括顶部冲击、侧方冲击、棱角冲击等多种工况，仿真结果显示壳体的最大形变位置出现在冲击点中心，形变量控制在8mm以内，不会出现壳体破裂或者形变过大触及头部的情况，壳体的应力分布沿着曲面连续传导，没有出现局部应力超过材料屈服强度的位置，整体结构的安全系数达到2.5以上，满足常规防护场景的使用要求。
