带导向段硬质合金锥度铰刀结构

　　这款带硬质合金切削刃的锥形铰刀，主要应用于金属切削加工场景中带锥度定位孔、锥销孔的终加工工序，在机床装配、液压阀块加工、模具镶件定位孔加工、传动部件锥面配合孔加工场景中使用频率极高，区别于直柄直槽铰刀的等径加工特性，这类锥形铰刀可一次性完成锥孔的粗铰到精铰全流程，加工出的锥孔表面粗糙度可稳定达到Ra1.6以内，锥度配合接触面积能满足7级精度以上的装配要求，无需后续手工研磨工序。

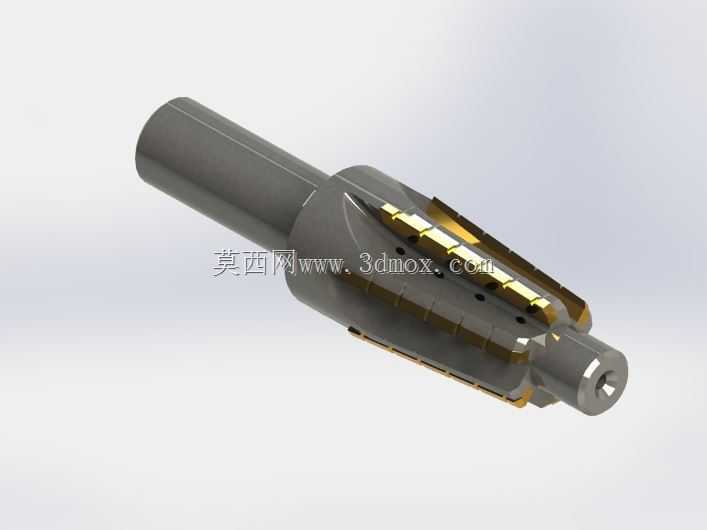

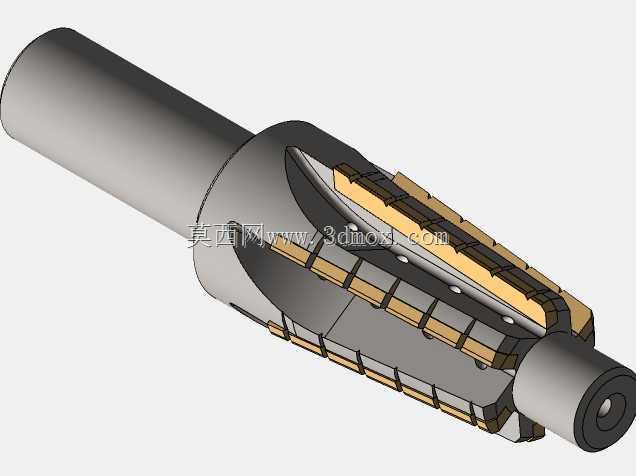

　　从结构设计逻辑来看，这款铰刀采用了直柄夹持段+过渡导向段+锥度切削段+端部定心导向的分段式结构，直柄夹持段采用标准圆柱柄设计，直径公差控制在h6级别，可适配钻床、铣床、加工中心的标准弹簧夹头、ER刀柄装夹，装夹后径向跳动量可控制在0.01mm以内，避免加工过程中出现锥孔偏斜、喇叭口等常见加工缺陷。过渡导向段位于夹持段与切削段之间，直径略小于锥孔小端直径，在铰刀切入工件前可通过已加工的底孔进行初步导向，抵消部分装夹带来的同轴度误差。锥度切削段是刀具的核心工作部分，沿锥面均匀分布了6条螺旋排布的硬质合金切削刃，刃带宽度控制在0.1-0.15mm之间，既可以保证切削过程中的导向稳定性，又能避免刃带过宽导致的加工表面挤压发热、孔径扩张问题；切削刃之间开有螺旋形排屑槽，槽底圆弧半径经过优化，加工钢件时切屑可沿螺旋槽顺畅排出，不会出现切屑堵塞刮伤已加工孔壁的情况。端部的定心导向轴直径与锥孔小端的终加工尺寸保持一致，在铰刀进给至最终深度时，端部导向轴可与底孔小端配合，保证锥孔全长的锥度一致性，避免出现锥孔大小端直径超差的问题。

　　从安装边界与适配场景来看，这款铰刀的整体长径比控制在合理范围内，刚性优于普通加长铰刀，可适配最大加工深度不超过切削段锥面长度80%的锥孔加工，加工时需根据工件材料匹配对应的切削参数：加工45号钢调质件时，切削速度控制在8-12m/min，进给量控制在0.2-0.3mm/r，加工时需采用乳化液进行充分冷却，避免硬质合金刃口因热冲击出现崩损；加工铸铁件时可适当提高切削速度，采用干式切削或者压缩空气排屑即可。刀具的切削刃采用焊接式硬质合金结构，相比整体高速钢铰刀，刀具寿命可提升4-6倍，切削刃磨损后可通过工具磨床重新修磨刃带与后角，重复修磨次数可达5-8次，单次修磨成本仅为新刀具的10%左右，适合批量加工场景下的长期使用。

　　在实际选型使用时，需要注意匹配工件底孔的加工精度，预加工底孔需采用阶梯钻加工出近似锥度的底孔，预留0.1-0.2mm的铰削余量，余量过大容易导致铰刀负载过大崩刃，余量过小则无法修正底孔的位置度与圆度误差。铰刀装夹完成后需打表检测切削刃的径向跳动，跳动量超过0.02mm时需重新调整装夹，避免加工出的锥孔出现圆度超差、锥度不符的问题。加工过程中需保持进给均匀，避免中途停刀，否则会在孔壁留下停刀痕迹，影响锥孔的配合精度。这款铰刀的结构设计充分考虑了机加工现场的实际使用痛点，通过分段导向、螺旋排屑槽、硬质合金焊接刃的组合设计，解决了普通锥度铰刀加工时排屑差、易崩刃、锥度精度不稳定的常见问题，可满足通用机械加工场景下绝大多数锥孔的精加工需求。
