便携式运动影像记录设备结构设计

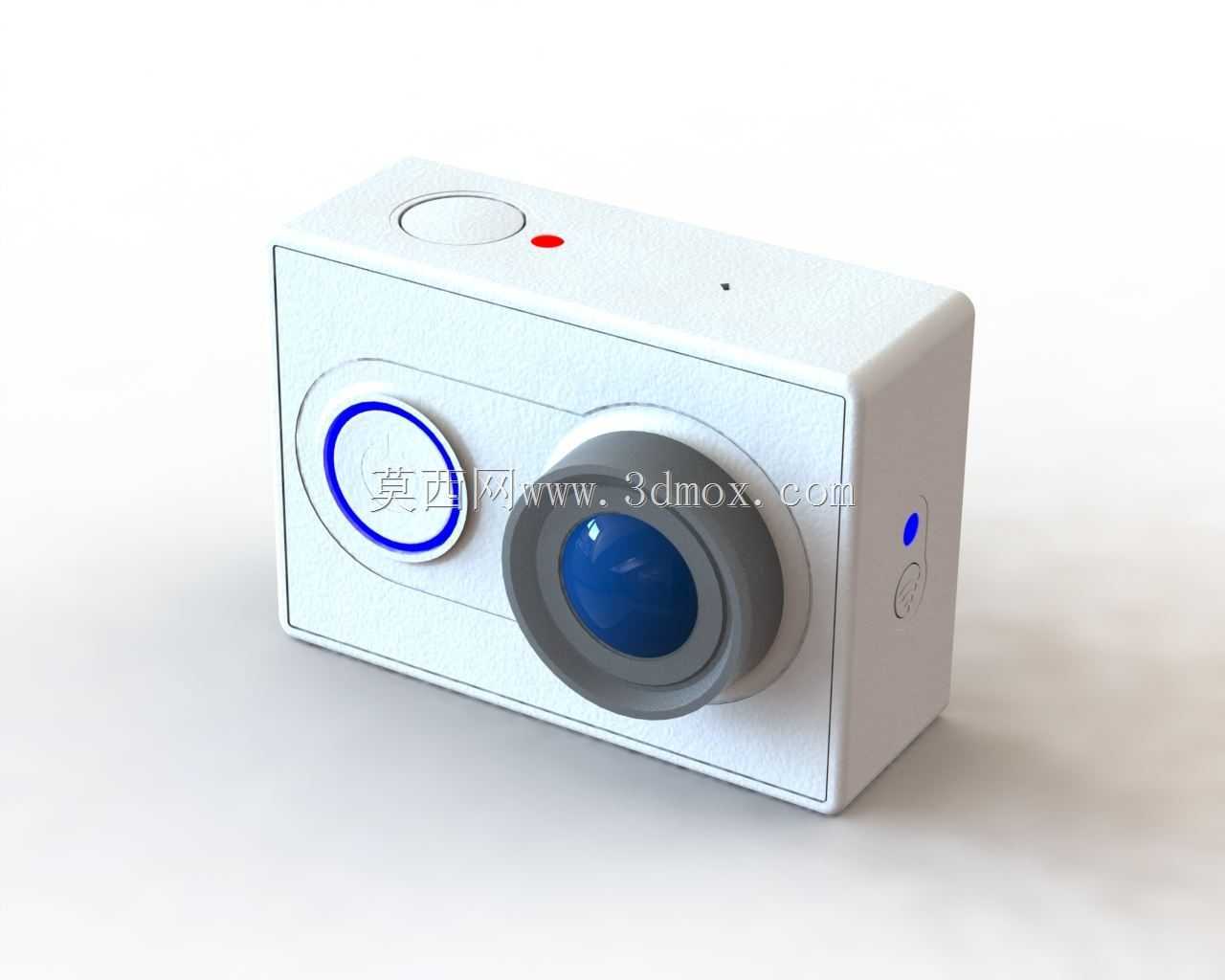

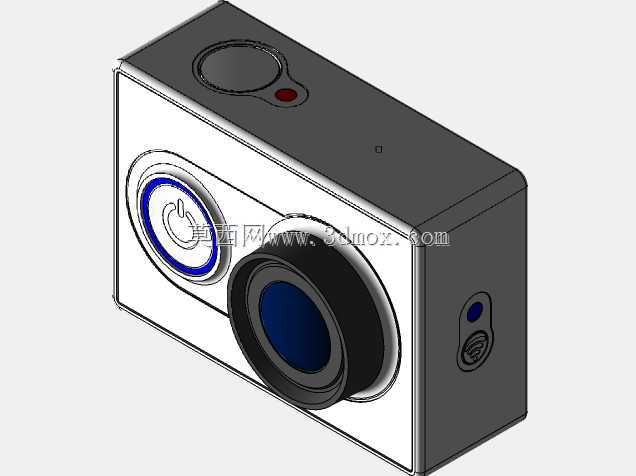

　　这款便携影像记录设备的结构设计，首先围绕户外极限场景的使用需求展开，区别于普通家用拍摄设备，其整体采用方正紧凑的块式布局，外壳做了等厚的加强筋布局设计，边角预留了缓冲防护的安装余量，可适配配套的防水壳、固定支架等外接配件，满足骑行、潜水、滑雪等颠簸、高湿环境下的使用要求。从功能分区来看，正面区域集成了大口径镜头安装位与主操作按键，镜头位做了阶梯式沉台设计，既可以给镜头镜片组预留足够的装配空间，也能在镜头外侧加装UV镜、保护盖时避免突出结构磕碰，主电源按键周边做了环形凸台防护，防止设备放置在包内时被误触开机，浪费内置电池电量。设备顶面设置了单颗功能录制按键与状态指示灯，按键采用大尺寸圆弧面设计，即使用户佩戴户外手套也能准确按压触发，

　　指示灯做了内凹式柔光处理，在强光户外环境下也能清晰识别设备录制状态，同时不会因为灯光直射造成晃眼问题。设备侧面预留了数据接口与挂绳安装位，接口处做了内凹的密封胶圈安装槽，配合配套的硅胶塞可以实现接口处的防尘防水，挂绳位采用贯穿式金属嵌件设计，避免塑料壳体在受拉力时出现开裂问题，适配腕带、胸带等不同佩戴方式的固定需求。从设计思路上，整机的壳体拆分为前壳、后壳、顶面装饰盖三个主要部件，装配时采用卡扣加螺丝的双重固定方式，卡扣定位保证装配时的对位精度，螺丝锁紧保证整机的结构强度，内部电池仓与主板仓做了独立的筋位分隔，既可以避免电池晃动产生异响，也能在设备受到冲击时给主板元器件提供缓冲空间。尺寸边界上，整机控制在手掌可完全握持的大小，

　　厚度方向预留了屏幕与电池的安装空间，背面的平面设计可以直接贴附在光滑表面，也能适配通用的快装板配件，安装在三脚架、头盔支架、车把固定座上时，重心尽量靠近安装面，减少高速运动过程中设备产生的抖动。镜头光轴与设备安装基准面保持平行，在固定安装拍摄时不需要额外调整角度就能保证画面水平，按键的按压力度控制在适中区间，既不会因为轻微震动触发，也不需要用户用过大的力气操作。设备内部的走线槽做了圆角处理，避免组装时线材被锐边割破绝缘层，所有螺柱位置都做了加厚处理，反复拆装也不会出现滑牙问题。外壳表面做了细晒纹处理，手持时增加摩擦力，出汗或者沾水的情况下也不容易滑落，同时避免光面外壳容易残留指纹、划痕的问题。在实际使用场景中，

　　这类设备不需要复杂的参数调整，单键即可完成录制启停的核心操作，结构上的紧凑设计让用户在运动过程中不需要分心操作设备，固定在不同载具上时，方正的外形也方便调整拍摄角度，不会因为异形外壳出现角度干涉。设备的边角做了小圆弧过渡，避免尖锐边角在磕碰时造成应力集中导致壳体开裂，同时也不会在用户佩戴时刮蹭衣物或者皮肤。从安装适配性来看，整机底部预留了通用的标准螺纹孔位，可以直接兼容市面上绝大多数运动相机的第三方配件，不需要单独开发专属固定件，降低用户的配件使用成本，接口位置避开了支架安装区域，安装在支架上时也可以正常插拔数据线、更换内存卡，不需要反复拆装设备。内部的散热筋位对应主板主控芯片位置，通过壳体将工作时产生的热量导出，长时间录制4K视频时也不会出现因为过热导致的降频或者停机问题，电池仓的卡扣设计做了防误开结构，运动过程中即使受到碰撞，电池盖也不会意外弹开导致电池脱落中断录制。
