工业重载万向脚轮组件结构设计

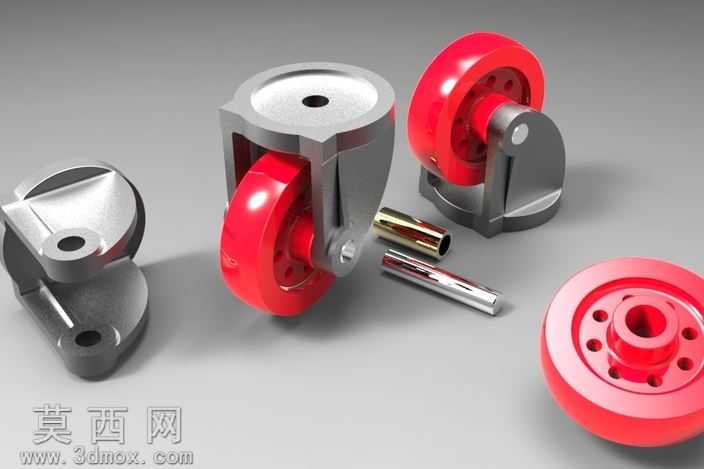

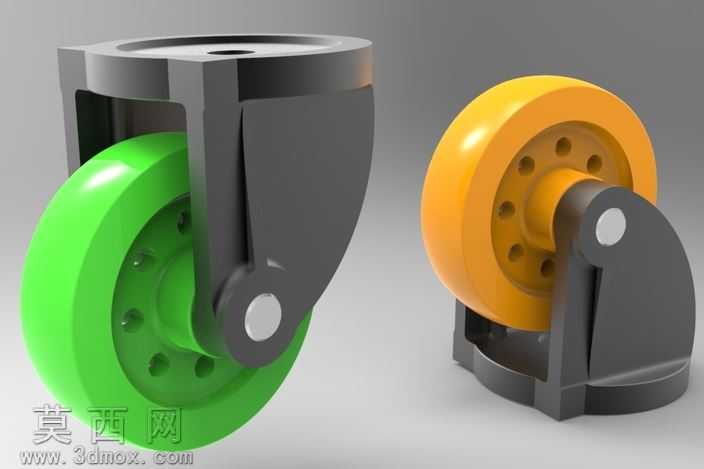

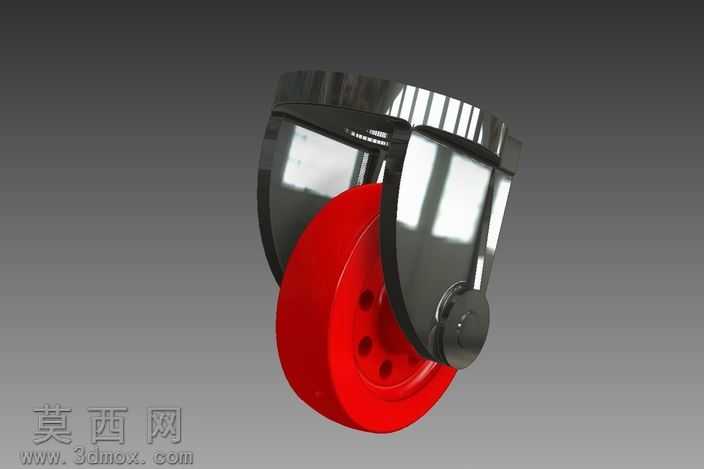

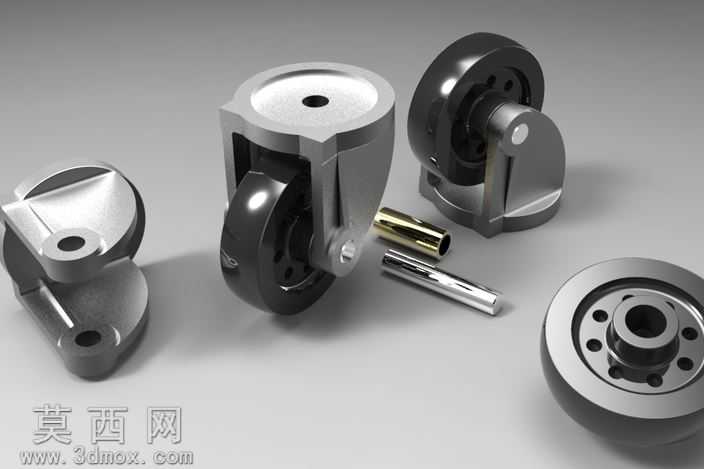

本作品为工业重载万向脚轮组件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先对脚轮的核心功能模块进行拆解，分别完成轮体、转向支架、安装基座、连接销轴、配套轴套等独立零件的建模，每个零件的尺寸参数均参考工业脚轮的通用载荷标准设定，轮体部分采用带轮毂加强筋的结构设计，外圈预留软质包胶层的装配位，轮毂处设计多组均匀分布的安装孔位，保障轮体与转轴的连接稳定性。转向支架采用一体弯折成型的金属结构建模，支架两侧设置同轴的轮轴安装孔，顶部设计与基座配合的回转结构，安装基座则根据不同安装场景设计了平板式、螺栓柱式两种适配结构，可满足不同设备底部的安装需求。材质渲染阶段针对不同零件的实际应用材质进行参数调整，金属支架、基座、销轴类零件赋予哑光金属材质，模拟铸钢或镀锌钢板的表面质感，轮体部分分别制作了硬质工程塑料与软质橡胶两种材质效果，金属轴套则添加了抛光金属的高光反射属性，整体渲染采用影棚级柔光布光，突出零件的结构轮廓与材质差异，清晰展现各部件的装配关系。结构设计上重点优化了万向回转结构的配合间隙，在支架与基座的回转接触面预留了润滑脂存储槽，销轴与孔位的配合公差按照过渡配合标准设定，既保证转向动作的顺滑无卡顿，又避免间隙过大导致的轮体晃动问题，轮轴部分采用阶梯轴设计，通过轴肩与卡簧槽实现轮体的轴向定位，防止轮体在重载移动过程中发生窜动。设计思路围绕工业场景的重载移动需求展开，兼顾脚轮的承载能力、转向灵活性与装配通用性，不同结构的安装基座可适配各类工业设备、周转工装、重型货架的底部安装需求，组件中的所有标准件均符合通用五金件的规格标准，可直接对接生产加工环节的工艺要求，整体模型装配完成后进行了运动干涉检查，确认转向、轮体转动过程中无零件干涉问题，各部件的拆装顺序符合实际装配的工艺逻辑，可用于脚轮产品的结构验证、生产指导以及配套设备的选型参考。
