精密十字轴式万向传动接头三维结构

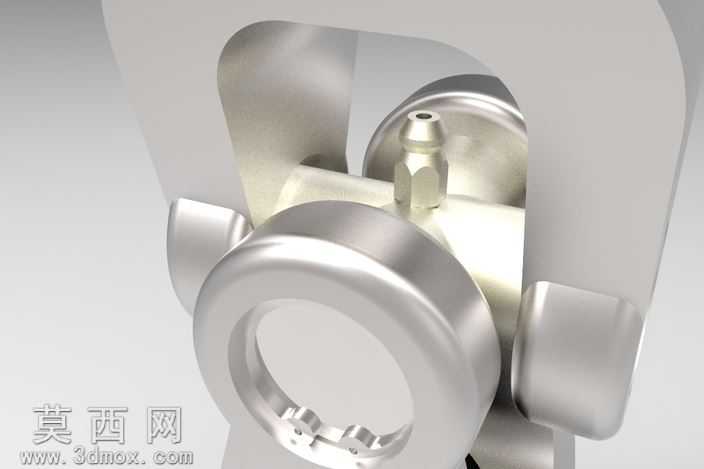

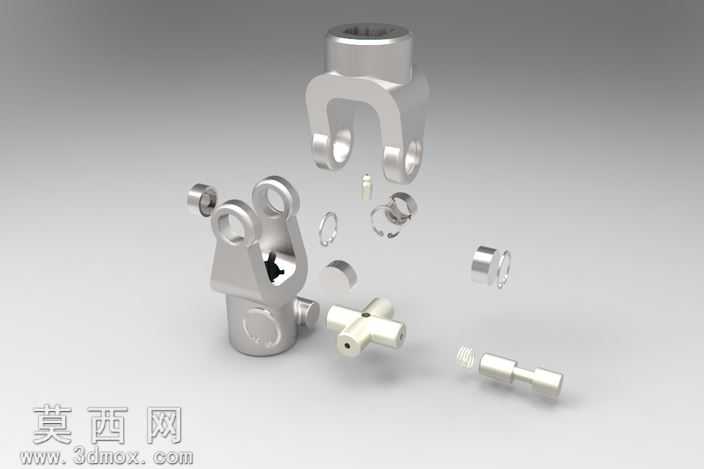

本作品为十字轴式万向接头的三维数字化建模成果，建模过程严格遵循机械传动零件的设计规范，先通过基准轴、基准面搭建核心定位框架，依次完成两端连接轴体、十字铰接核心、轴端固定结构的特征构建。建模时针对两端不同的连接接口做了差异化设计：一端为内六角孔型对接结构，另一端为带定位凸台的轴销式对接结构，可适配不同安装场景的传动连接需求。中间十字铰接部分采用分体式装配结构建模，分别绘制十字轴本体、两侧铰接耳座、端部封盖的独立特征，还原真实万向接头的铰接活动逻辑，确保模型可直观展示两轴间存在角度偏差时的传动运动状态。材质渲染阶段采用金属不锈钢材质参数，为模型赋予亚光金属质感，调整环境光与反射参数，清晰呈现零件表面的机加工纹理、铰接部位的配合间隙、轴孔内壁的结构细节，渲染视角选择斜向45度展示角度，可同时观察到两端接口形态与中间铰接结构的整体布局。设计过程中重点考量万向接头的传动灵活性与结构强度，铰接部位的配合间隙按照实际机械装配公差设置，既保证铰接转动无卡顿，也避免间隙过大导致的传动晃动问题；各部位的圆角过渡、壁厚参数均参考通用五金配件的行业标准设置，避免应力集中导致的零件失效。模型完整还原了万向接头的所有结构细节，包括十字轴的轴颈结构、耳座的销孔定位结构、端部封盖的卡扣固定结构，可用于机械原理教学演示、传动机构虚拟装配、产品选型参考等场景，通过三维模型可直观理解万向接头实现变角度动力传递的工作原理，清晰展示各部件之间的装配关系与运动逻辑。
