多电压兼容LCD可编程定时控制装置

　　在工业配电、商用设备时序控制、民用供电回路管控等场景里，定时类控制装置是实现无人值守自动通断的核心部件，这款适配多电压等级的LCD可编程定时装置，主要面向需要按周循环设置通断逻辑的控制场景，不管是厂区照明回路的分时段启停、养殖设备的定时通风投喂、商用广告灯箱的定时亮灭，还是小型机电设备的周期性预热关停，都能通过该装置完成精准的时序控制，无需人工反复操作开关。从实际使用的角度出发，这款定时装置的设计首先考虑了不同供电场景的适配性，覆盖12V、24V直流供电以及110V、220V交直流通用的供电范围，在低压工控回路、民用市电回路里都能直接安装使用，不需要额外搭配电压转换模块，减少了柜内布线的额外配件占用。装置正面搭载的LCD显示屏，

　　能够直接显示当前时间、已设置的定时段参数、当前回路通断状态，参数设置过程不需要外接编程设备，直接通过装置本体的操作按键就能完成周循环内多组定时通断点的设置，最小定时单位可以覆盖到秒级，既可以满足按小时、按天的长周期定时需求，也能适配需要秒级精度的短周期循环控制场景。从结构设计层面来看，这款定时装置采用标准导轨适配的壳体尺寸，安装边界完全匹配常规低压配电柜、设备控制箱内的标准元件安装位，不需要在柜体上额外开孔改造，直接卡装在标准DIN导轨上就能完成固定，接线端子排布在装置壳体的上下两侧，强电进线、出线端子之间设置有隔离筋，避免接线过程中出现误碰短路的风险，壳体正面的操作按键做了凹陷式设计，既可以避免日常柜内操作时的误触，

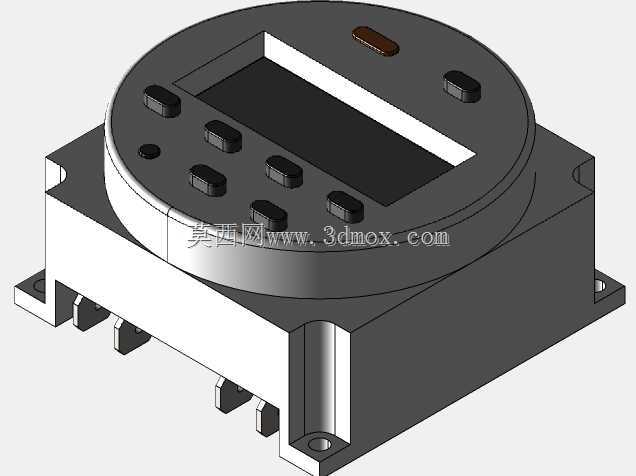

　　也能在装置嵌入设备面板安装时，保证按键操作面和设备面板齐平，不会出现突出剐蹭的问题。装置内部的计时模块采用独立供电设计，即使外部主回路出现临时断电，内部存储的定时参数也不会丢失，恢复供电后会自动按照原有设置继续运行，不需要运维人员重新设置参数，大幅降低了断电后的运维工作量。在实际选型适配过程中，需要注意该装置的额定负载承载范围，针对不同功率的受控设备，需要搭配对应容量的交流接触器扩展负载能力，装置本身的控制触点可以直接驱动小功率的风机、灯具类负载，针对大功率的机电设备，不要直接用装置触点带载，避免触点烧蚀影响使用寿命。从三维建模的角度来看，这款装置的壳体曲面、按键排布、接线端子位置、显示屏视窗边界都做了1:1的尺寸还原，

　　建模过程中充分考虑了安装配合的公差预留，不管是做控制箱的整体布局装配仿真，还是做设备面板的开孔定位参考，都能直接调用模型完成干涉检查，不需要反复测量实物尺寸调整装配位置。装置的标签标识区域在壳体正面的下方位置，建模时预留了标识粘贴的平面区域，方便后期做回路标识的贴图处理，壳体侧面的散热槽结构也做了细节还原，在做热仿真分析时，可以直接基于模型的散热槽结构计算装置长时间运行的温升情况，为柜内散热布局提供参考。
