M2系列单通铜柱间隔支撑紧固件

　　这类M2规格的单通铜质间隔支撑件，在消费电子、小型工控板卡、精密仪器内部的板层连接场景中应用极广，日常做PCB板叠装固定、小型模组间隔限位时，是结构工程师选型清单里的常客。不同于普通平垫片仅起到接触面垫平、防松的作用，这类带外螺纹与内螺纹孔的长条形支撑件，核心作用是在两个被连接件之间撑起固定的间隔距离，同时实现螺纹可拆卸连接，避免不同层的板件直接接触造成短路、元器件挤压磕碰，也能让多层板的装配结构更规整，减少装配时的对位偏差。

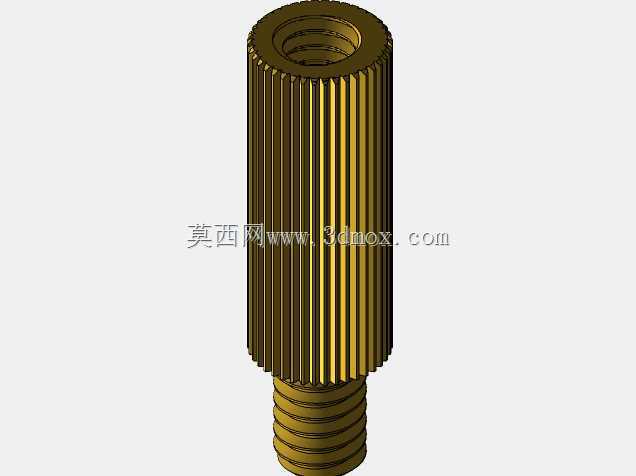

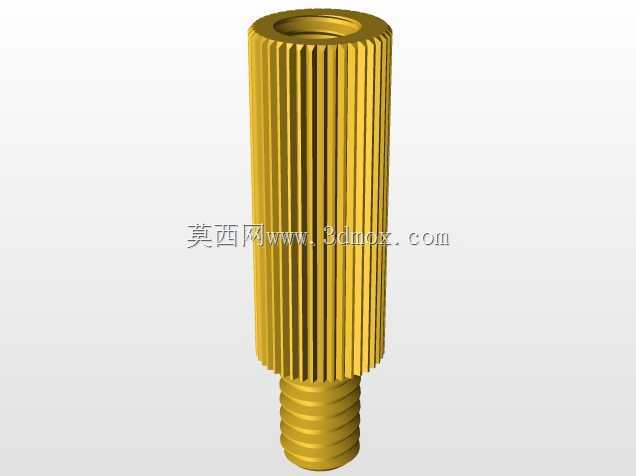

　　从结构设计来看，该系列支撑件采用单通结构，即一端为外螺纹段，另一端为带内螺纹的盲孔段，柱身做了滚花处理，这处细节是实际装配中非常实用的设计：当空间受限无法使用扳手等工具锁紧时，操作人员可以直接用手指捏住滚花段拧动，滚花的竖向纹路能大幅提升手指与柱身的摩擦力，即便手上有少量防静电涂层残留或者轻微汗渍，也能顺利完成初步拧紧，不会出现打滑拧不动的情况。外螺纹段的长度经过匹配性设计，刚好能穿过标准厚度的PCB板安装孔，配合平垫或者防松垫圈就能完成下端固定，上端的内螺纹孔则用于对接上层板件的固定螺丝，整个装配过程不需要额外的螺母配合，能有效减少装配物料的种类，降低BOM管理的复杂度，也能压缩装配工位的操作时长。

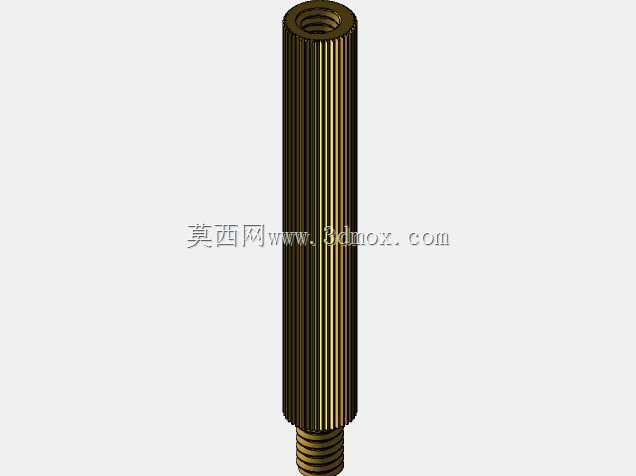

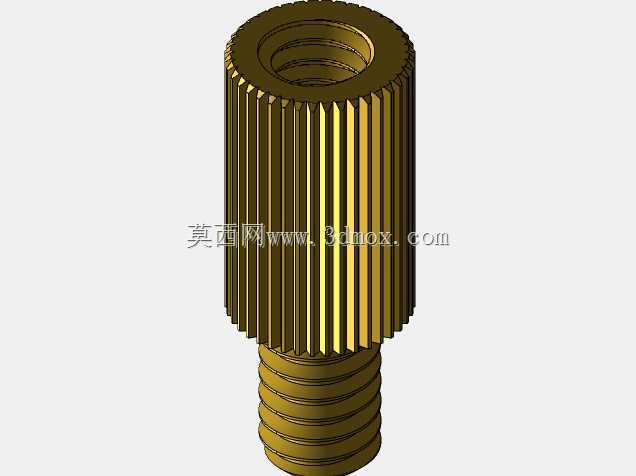

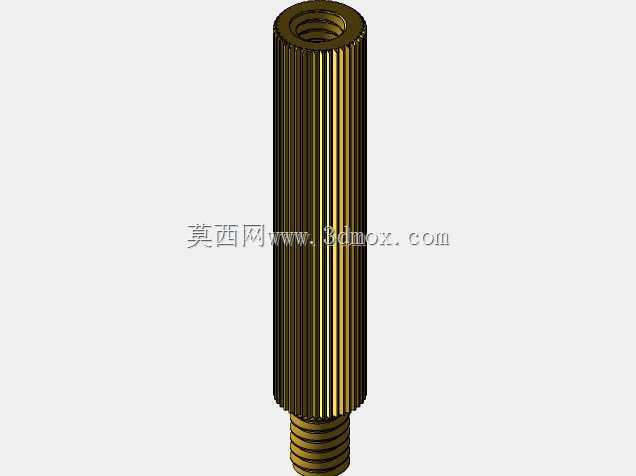

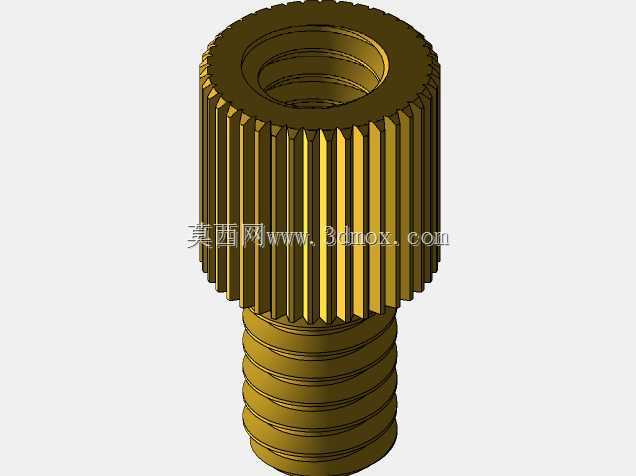

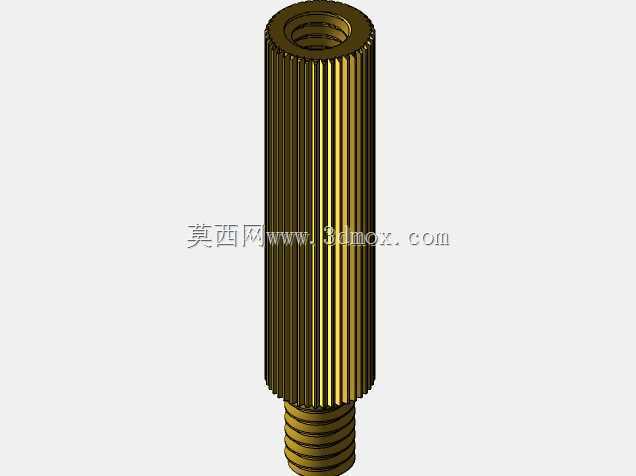

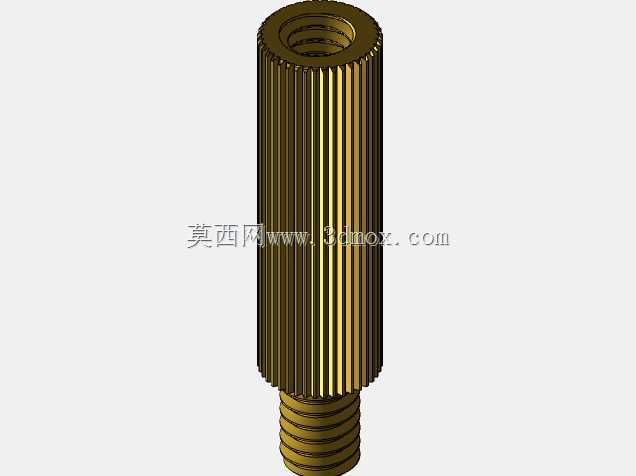

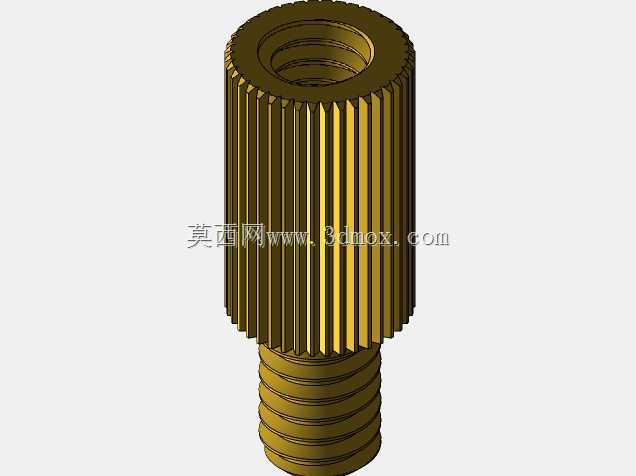

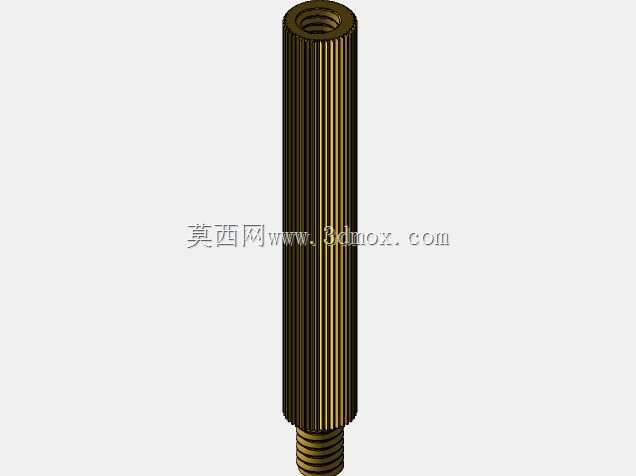

　　该系列覆盖了3mm、5mm、8mm、10mm、12mm、15mm、20mm、25mm共8种常用的支撑高度，基本覆盖了小型电子设备内部板卡间隔的常规需求，比如3mm、5mm的短款多用于薄型板卡与外壳之间的微小间隙支撑，避免板卡背面的焊盘直接接触金属外壳造成短路；8mm到15mm的中长款多用于两层功能板之间的间隔，给板上的贴片电容、接插件等凸起元器件留出足够的安全空间，避免上层板压到下层元器件造成引脚脱焊或者元件损坏；20mm、25mm的长款则多用于多块板叠装或者板与面板之间的大间隔支撑，比如小型工控模块的接口板与主控板之间的连接，足够的间隔能给走线留出空间，也能提升空气流通效率，帮助板上的功率元器件散热。

　　从安装边界来看，所有规格的支撑件螺纹统一采用M2标准公制粗牙螺纹，适配市面上绝大多数PCB板的2.2mm标准安装孔，外螺纹段的外径控制在1.95mm到1.98mm之间，既能顺利穿过安装孔，又不会因为间隙过大造成板件晃动；柱身的滚花段外径控制在3mm左右，不会占用过多的板上空间，避免和安装孔周边的走线、焊盘产生干涉。材质上选用黄铜作为基材，一方面黄铜的切削性能优异，在滚花、攻丝、车外螺纹的加工过程中能获得更高的尺寸精度，螺纹的配合顺滑度更好，不会出现螺丝拧入卡顿、滑牙的问题；另一方面黄铜本身具备一定的导电性，在需要接地连接的场景中，这类铜柱可以直接作为板与板之间的接地导通件，不需要额外设置接地导线，简化电路设计的同时也提升了接地可靠性。另外黄铜的抗锈蚀能力优于普通铁质五金件，在常规的室内设备使用环境中，不会因为长时间使用出现锈渍污染板卡的情况，使用寿命更长。

　　在实际选型过程中，工程师需要根据实际需要的支撑间隙选择对应长度的规格，要注意预留出两端螺纹拧入的深度，避免因为螺纹拧入深度不足造成连接强度不够，比如需要10mm的净间隔时，不能直接选10mm长度的规格，要扣除外螺纹穿过板厚的长度以及上端螺丝拧入内螺纹的深度，选择稍长的规格再配合薄垫片调整间隙，才能保证装配后的间隔尺寸符合设计要求。另外在有振动的使用场景中，比如车载小型电子设备、便携式检测仪器这类会随设备产生晃动的场景，还可以在螺纹配合处添加少量的螺纹锁固胶，避免长时间振动后铜柱松动脱落，提升整体结构的可靠性。这类支撑件的三维建模过程中，要重点注意螺纹段的收尾处理、滚花的纹路参数与实际加工参数匹配，内螺纹的深度要符合实际攻丝的工艺极限，不能设计出过深的盲孔内螺纹造成加工困难，柱身与外螺纹段的同轴度要控制在合理公差范围内，避免装配后出现板件倾斜、螺丝拧入偏斜的问题。
