高防护等级按压式防水控制开关结构

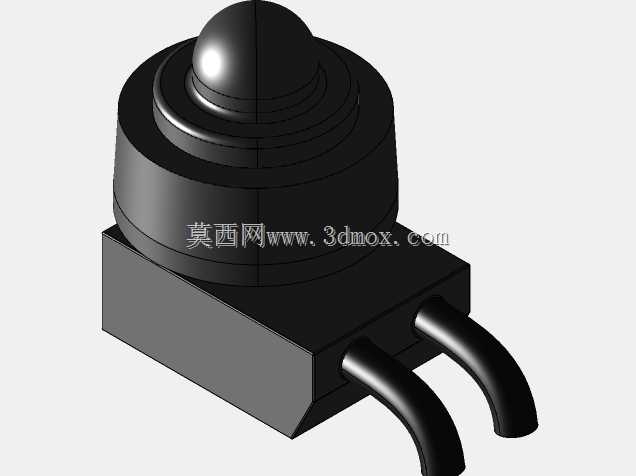

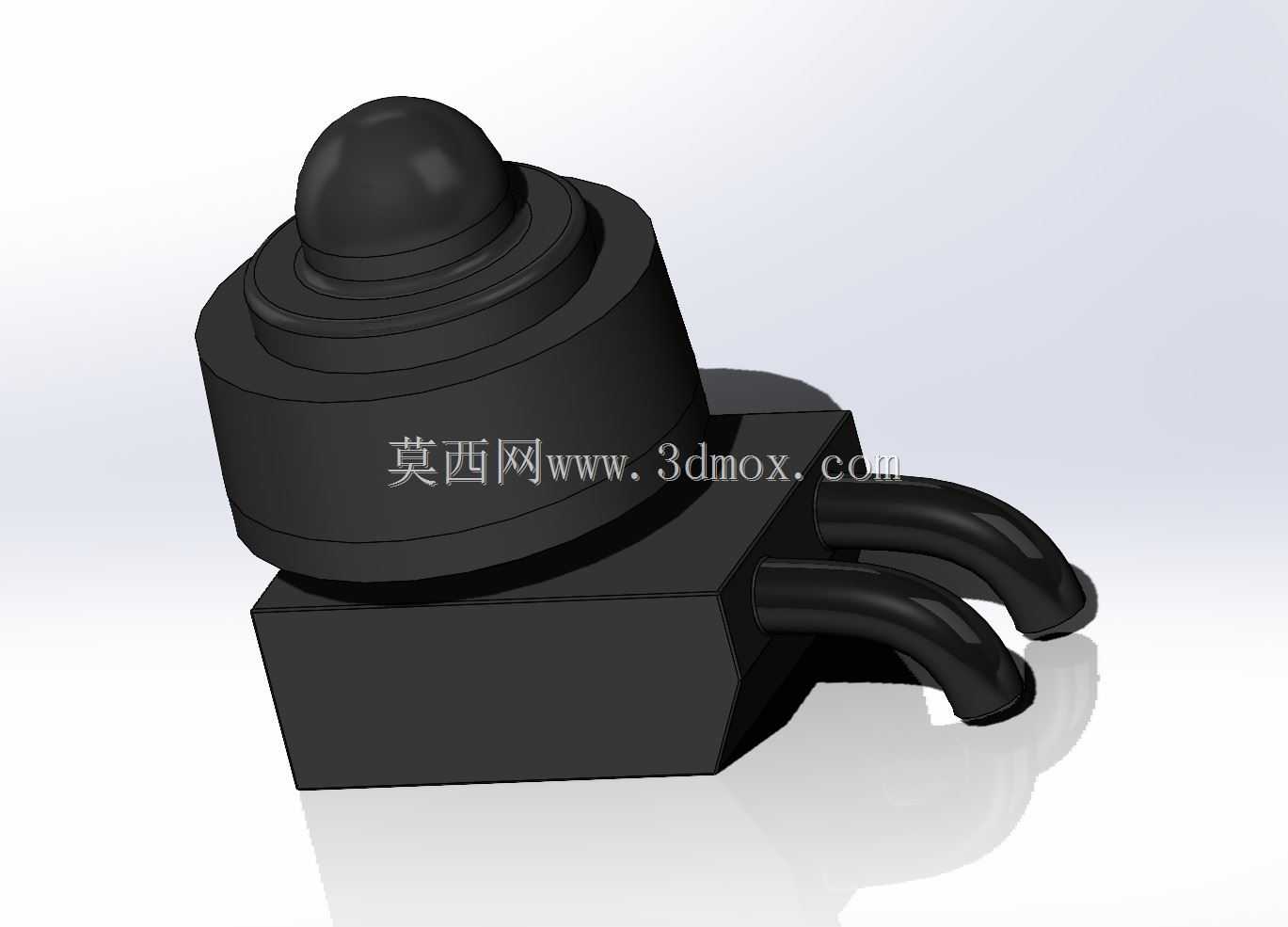

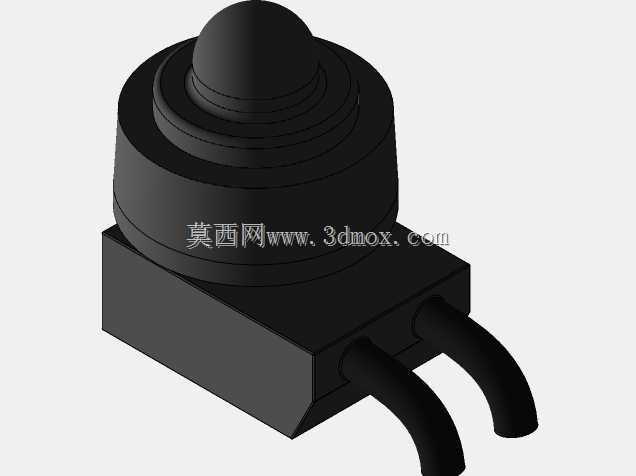

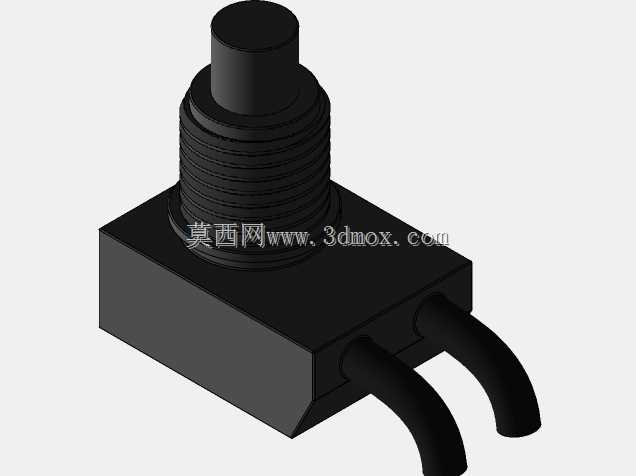

　　这类带出线防护结构的按压式防水开关，多数应用在户外露天作业设备、园林电动工具、船舶舱外操控面板、露天工业控制柜的外露操作点位，也会被集成在洗车设备、户外照明回路、农用机械的操控端，解决常规开关在淋水、溅水、高湿度多尘环境下容易出现触点氧化、回路短路、操作卡滞的问题。从结构设计逻辑来看，顶部的球形按压帽做了多层阶梯式的密封唇边结构，每一圈唇边都和下方的基座套筒形成过盈配合，按压行程内唇边始终保持贴合状态，既可以阻挡外部的水流、粉尘从按压间隙进入开关内部的触点腔，也能在长期反复按压后补偿橡胶材质的老化形变，避免密封性能快速衰减。下方的方形基座是整个开关的安装定位基准，安装时可以根据面板开孔尺寸做嵌入式固定，基座侧面延伸出的双出线弯嘴结构，是专门针对出线端做的应力释放设计，常规直出式接线在设备震动、线缆拉扯的工况下，很容易出现线缆根部绝缘层破损、接线端子松脱的问题，弯嘴结构可以让线缆自然形成弯曲弧度，分散拉扯力，同时弯嘴内部可以灌注密封胶或者加装防水格兰头，和线缆外护套形成紧密贴合，阻断水流顺着线缆间隙渗入开关内部的路径。

　　做三维建模的时候，要重点把控几个安装边界的尺寸公差：首先是按压帽的突出高度，既要保证操作人员带劳保手套操作时有足够的按压触感，不能因为突出高度过低导致操作时需要刻意对准，也不能突出过高在设备搬运、安装过程中被意外磕碰触发误动作；其次是基座的安装定位尺寸，方形基座的侧边要和安装面板的开孔形成小间隙配合，配合间隙控制在0.1mm到0.2mm之间，间隙过大容易导致开关安装后出现晃动，间隙过小则会提升现场安装的对位难度，尤其是在户外低温环境下，塑料基座出现轻微冷缩的时候也能顺利装入开孔。

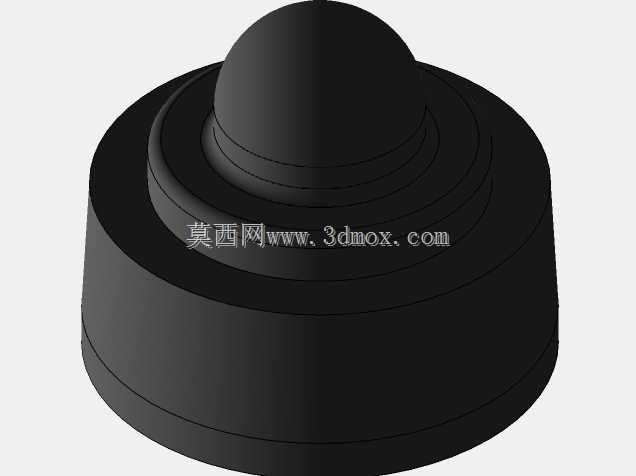

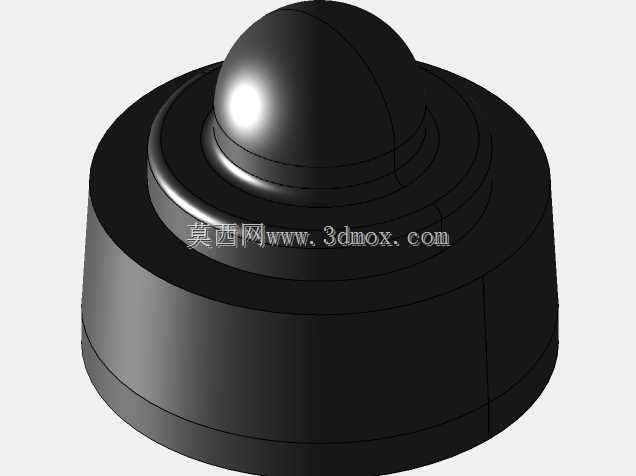

　　触点腔的内部结构要预留足够的爬电距离，因为这类开关往往会直接控制小功率负载的通断，在潮湿环境下如果爬电距离不足，很容易出现拉弧、漏电的问题，建模时要把内部的静触点、动触片的安装槽位和密封隔墙的位置对应好，保证装配后动触片的行程在1.5mm到2.5mm之间，行程过短会导致触点接触压力不足，长期使用后出现接触不良，行程过长则会提升按压力度，操作人员频繁操作时容易产生疲劳。另外，顶部球形按压面的弧度设计也有实际考量，球面结构可以让淋在开关表面的雨水顺着球面快速滑落，不会在按压面形成积水残留，同时球面的触感比平面更友好，带手套操作时的触感反馈更清晰，不需要目视确认就能判断是否按到位。

　　出线弯嘴的弧度半径不能过小，要匹配常规线缆的最小弯曲半径，避免线缆穿入的时候因为弯度过大导致线芯折损，弯嘴的末端要做圆角过渡，防止割伤线缆的外绝缘层。在实际选型适配的时候，还要注意开关的整体密封层级，按压端的多层密封和出线端的密封要形成完整的密封腔体，才能达到对应的高防护等级，很多同类型产品只做了按压端的密封，忽略了出线端和基座拼接缝的密封，实际淋水测试时很容易出现内部进水的问题，建模时要在基座和上盖的拼接位置预留密封胶圈的安装槽，槽位的深度和宽度要匹配胶圈的压缩量，保证装配后胶圈有20%到30%的压缩率，既可以实现端面密封，也不会因为压缩量过大导致胶圈长期受压失去弹性。这类开关的操作力设计也要匹配应用场景，户外设备用的开关操作力一般控制在3N到5N之间，既可以避免轻微的震动、触碰导致误触发，也不会因为操作力过大影响操作效率。
