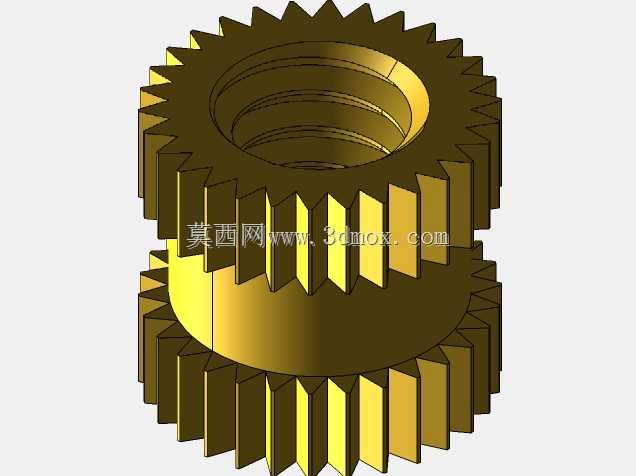

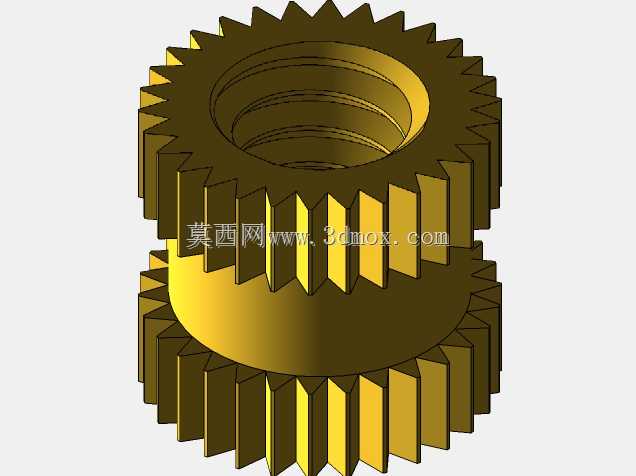

M2规格3mm长外齿滚花铜嵌件结构

这类外齿型铜质螺纹嵌件，主要应用在热塑性塑料壳体的连接场景中，常见于消费电子外壳、小型家电塑料结构件、传感器塑封壳体的螺纹预埋环节，用来解决纯塑料螺纹孔反复拆装后滑牙、锁紧力不足的问题。设计时优先考虑嵌件与塑胶基材的结合可靠性，外周的双层错位齿结构并非装饰结构，每一圈齿的齿形角度、齿高都经过匹配，注塑时熔融的塑胶料会充分填充到齿间的凹槽内，冷却固化后嵌件会和塑胶基体形成牢固的机械互锁，能承受更大的轴向拉拔力与周向扭转力矩，避免装配螺丝时嵌件跟转、或是受拉力时从塑胶基体中脱出。中间的通孔为标准M2内螺纹，有效螺纹长度3mm，适配M2规格的盘头机丝、沉头机丝螺丝，满足小型结构件的紧凑连接需求。嵌件中部的环形凹槽是额外的防脱结构，当齿部承受主要周向扭力时，凹槽内填充的塑胶可以承担部分轴向限位作用，即使在高低温交变的使用环境下，塑胶与铜材热膨胀系数差异带来的应力，也能通过齿形间隙与凹槽结构逐步释放，不会出现嵌件松动的情况。设计建模时需要严格控制外齿的外径尺寸，预留足够的塑胶包覆层厚度，通常嵌件外周的塑胶层厚度不小于0.8mm，避免注塑后塑胶表面出现缩痕；同时要保证内螺纹的同轴度，两端的倒角结构既方便注塑时嵌件在模具内的定位放置，也能在装配螺丝时起到导向作用，避免螺丝斜向拧入损坏螺纹牙型。实际选型使用时，要根据塑胶材质的熔融温度调整嵌件的预热温度，若是采用热熔埋植的工艺，外齿结构也能在压入过程中划开软化的塑胶层，让塑胶充分填充到齿隙中，相比光面圆柱嵌件，抗扭性能可以提升40%以上，适合需要反复拆装的小型结构连接场景，比如手持检测设备的外壳固定、小型控制模块的壳体拼接等对连接可靠性有要求的部位。建模过程中齿形的排布要注意上下层齿的错位角度，避免齿缝对齐形成直通气隙，导致注塑时出现漏胶、嵌件定位偏移的问题，内螺纹的牙型要符合普通螺纹的公差要求，保证螺丝装配时的顺畅度，不会出现卡滞、滑牙的情况。
