K40激光设备CO2排烟风机适配连接结构

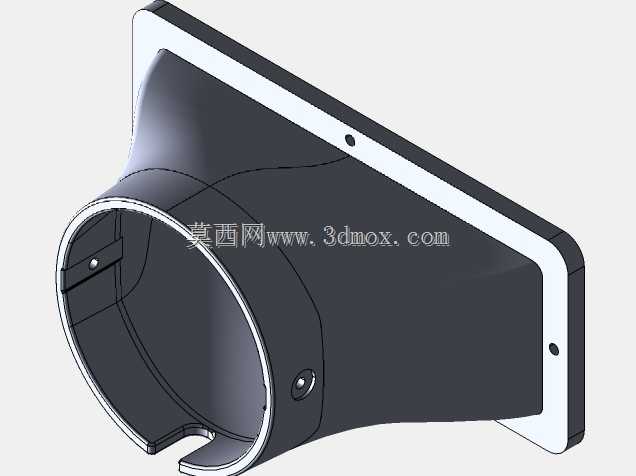

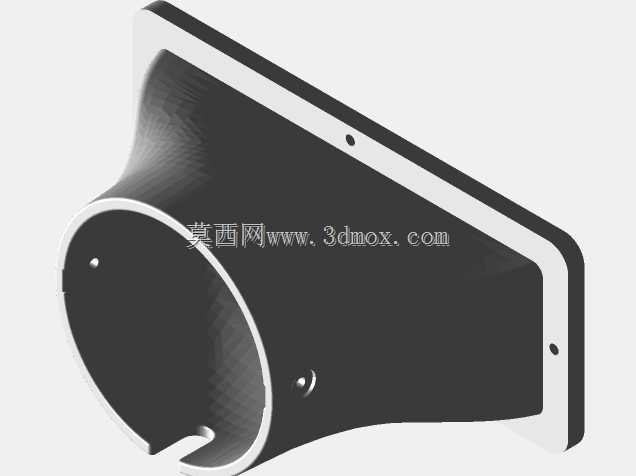

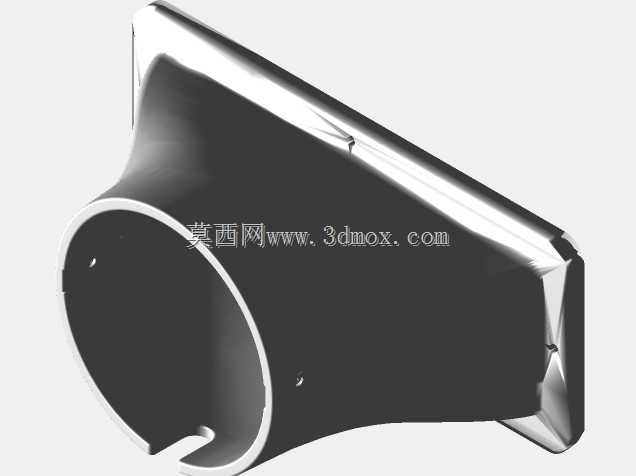

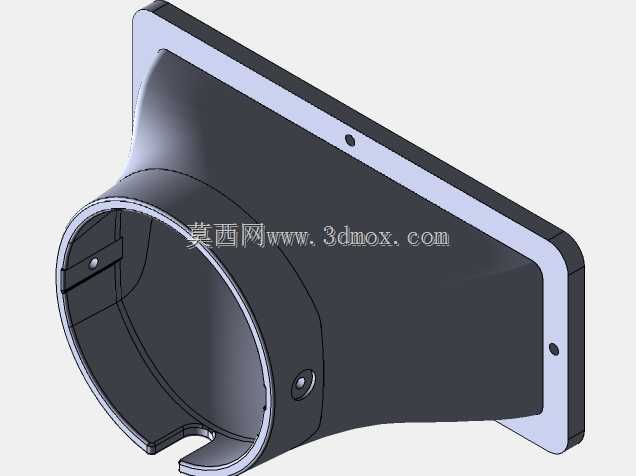

　　在桌面级CO2激光加工场景中，加工亚克力、薄木板、皮革等非金属材料时，激光束高温灼烧材料会产生大量混合烟尘与挥发性气态副产物，这类物质如果滞留在加工腔体内，一方面会附着在聚焦镜表面降低激光透射率，长期积累会造成镜片过热烧损，另一方面弥漫的烟尘会遮挡激光传输路径，导致加工面能量密度不足，出现切不透、刻痕深浅不均的问题，同时无组织扩散的加工废气也会影响操作区域的空气环境。这款适配结构正是针对K40系列桌面CO2激光设备的排烟需求设计，专门匹配10mm规格的轴流排烟风机，解决原有设备排烟接口与通用风机不匹配、连接密封性差的痛点。从结构设计逻辑来看，整个适配件采用变径过渡的流道设计，一端为贴合K40激光设备腔体排烟口的异型法兰接口，

　　接口边缘做了贴合设备壳体弧度的贴合面，安装时可通过侧边的两个定位孔与设备壳体预装的固定柱对位，无需额外在设备壳体上打孔改造，降低改装门槛；另一端为标准圆形风机对接端口，端口内径严格匹配10mm风机的出风口尺寸，端口内壁做了1mm深度的定位止口，风机嵌入后可保证同轴度，避免连接错位造成的流道弯折、风阻增大问题。流道部分采用顺滑的弧面过渡，没有直角弯折结构，可最大程度降低烟气在流道内的湍流损耗，保证风机的抽风效率，让腔体内的烟尘可以顺着流道顺畅排出，不会在转角处形成积尘死角。从安装边界来看，适配件整体外轮廓尺寸经过反复校核，安装后不会与K40设备腔体内的激光头行走路径、传动皮带、限位开关等原有部件产生运动干涉，适配件的壁厚控制在2mm，

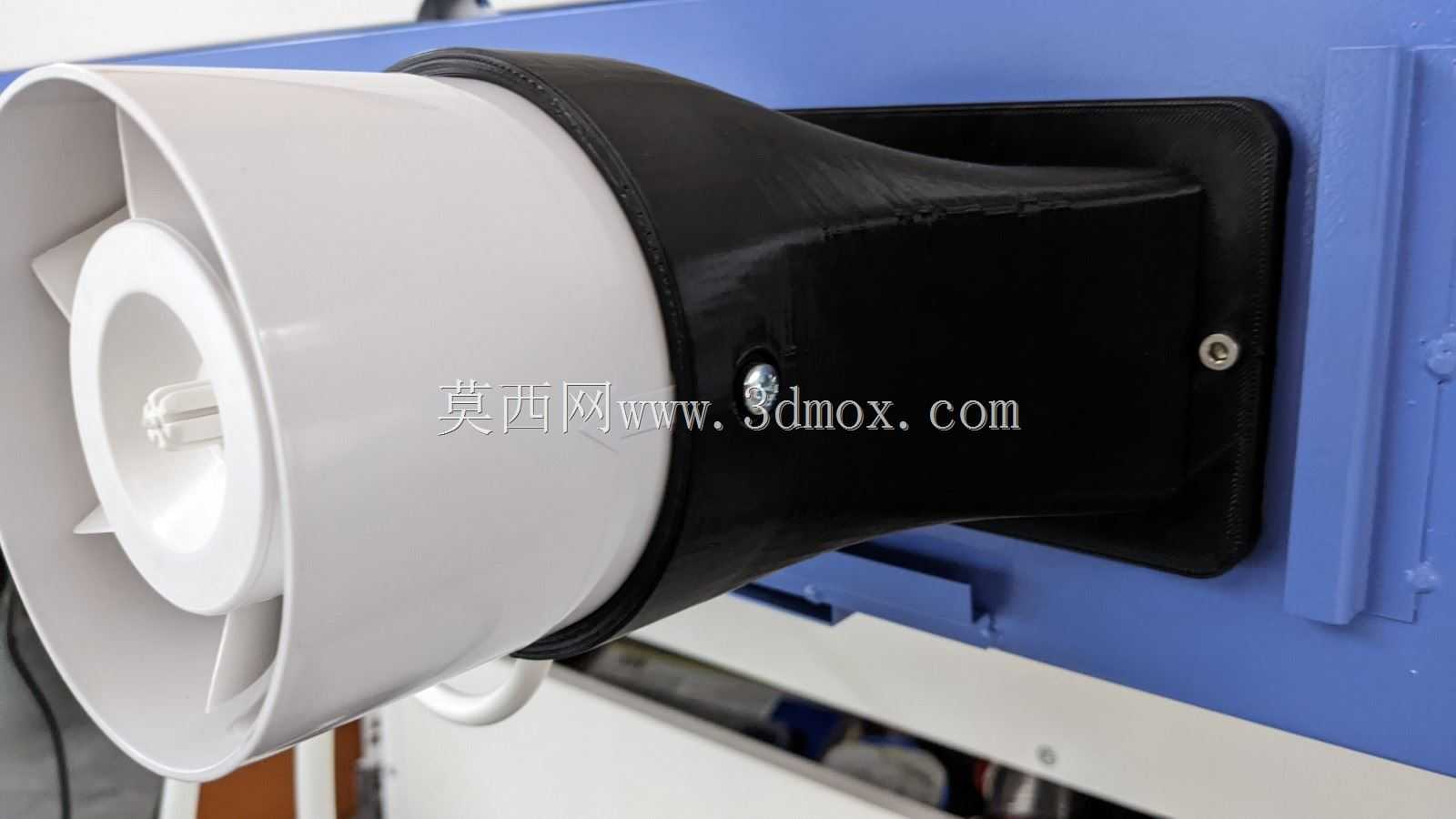

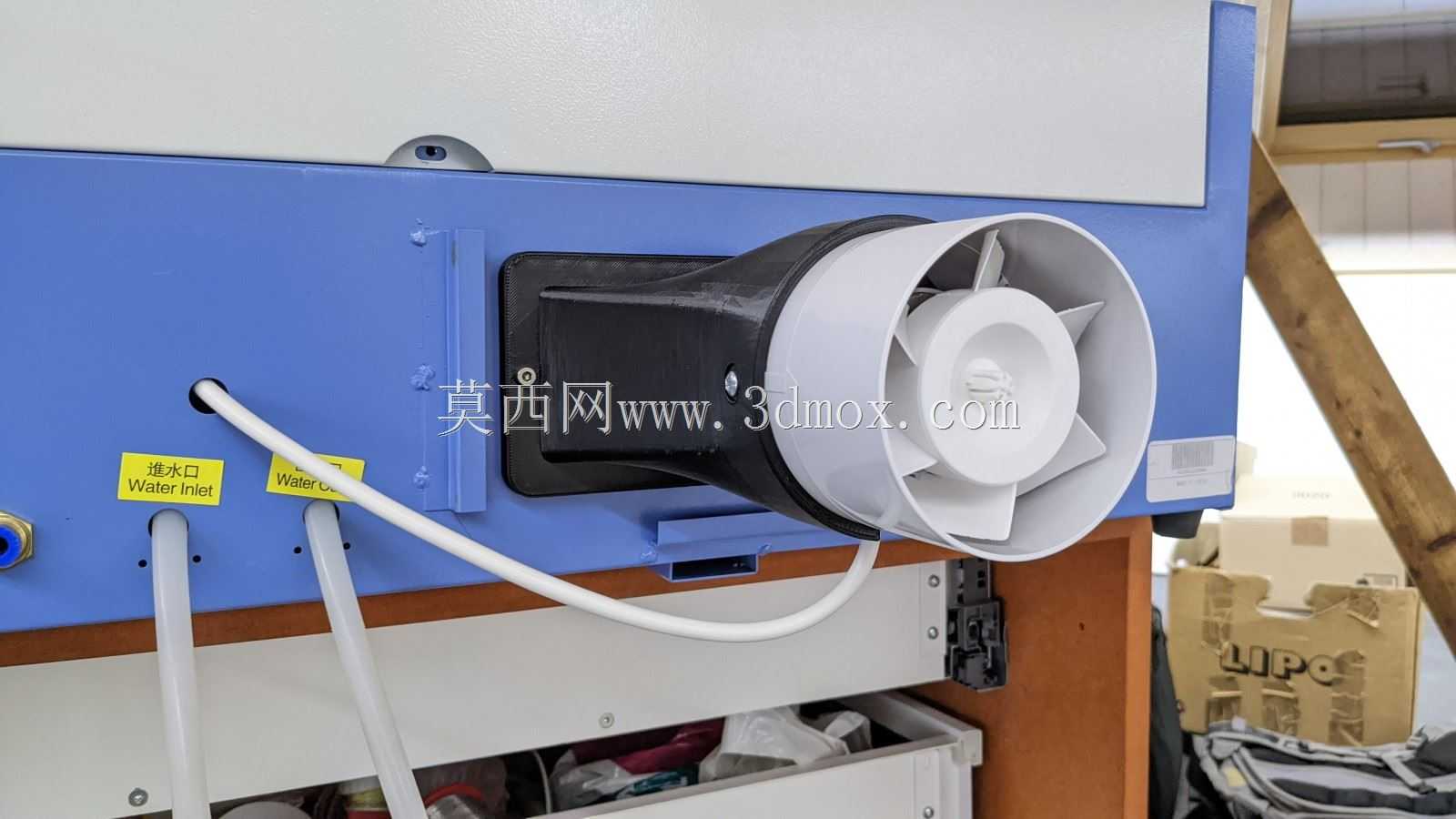

　　既保证了结构强度，安装后不会因为风机运行的长期振动出现开裂变形，也不会过多占用腔体内部的有效加工空间。在实际使用场景中，这款适配件可以直接连接10mm规格的小型轴流风机，风机另一端可对接柔性排烟管将废气导出至室外或者过滤装置，相比原有设备自带的简易排烟口，加装该适配件后，腔体内的排烟死角减少，抽风覆盖范围可以覆盖整个加工台面，尤其是加工幅面边缘位置的烟尘也能被有效抽走，避免烟尘在角落积聚。设计过程中针对流道的风阻做了多轮验证，最初的直角过渡方案在实测中会造成约18%的风量损耗，调整为大弧度顺滑过渡后，风阻损耗降低到4%以内，同时对接法兰的贴合面做了微凸的密封筋设计，安装时搭配薄泡棉密封垫即可实现接口处的零漏风，

　　避免烟尘从接口缝隙溢出到操作环境中。适配件的固定方式采用螺丝锁紧与卡扣辅助结合的形式，两个主固定孔对应设备原有安装位，侧边的弹性卡扣可以卡在设备壳体的翻边上，即使长期受风机振动影响，连接结构也不会出现松脱，日常维护拆卸清理积尘时，只需松开两颗固定螺丝即可取下适配件，操作十分便捷。针对激光加工场景的特殊使用环境，适配件的结构设计也考虑了耐温需求，流道内壁做了光滑处理，烟尘中的焦油类附着物不容易在内壁堆积，日常清理时用无尘布擦拭即可去除残留，不会因为长期附着造成流道狭窄影响排烟效果。在设备改装场景中，很多K40设备用户自行搭配排烟风机时往往采用胶带缠绕、热熔胶粘接的方式固定连接，不仅密封性差、容易漏风，长期受风机振动和废气温度影响，粘接部位容易脱落失效，这款适配件的标准化接口设计可以实现风机与设备排烟口的刚性可靠连接，无需临时做密封处理，大幅降低DIY改装的难度，同时保证排烟系统的长期稳定运行。
