欧规插脚式USB电源适配器结构设计

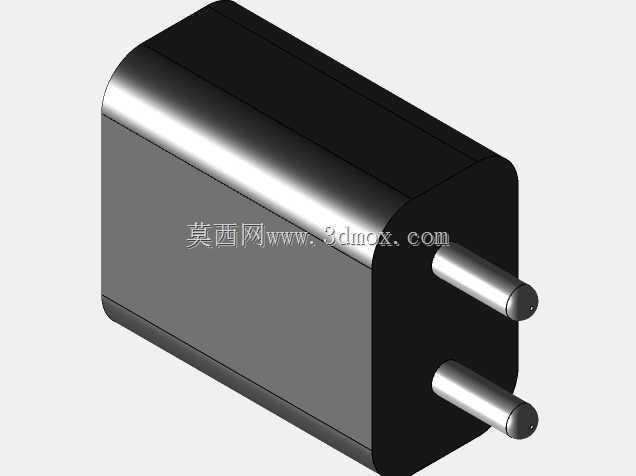

　　日常消费电子配套的充电类配件，是当前数码产品使用场景中覆盖率极高的配套部件，这款插装式USB充电适配器的三维结构，完整还原了量产成品的全部装配细节，可直接用于结构验证、配套场景适配参考。从实际应用场景来看，这类适配器主要面向民用消费电子领域，覆盖手机、小型数码外设、便携智能硬件的市电取电充电需求，适配墙面86型插座、桌面排插等常规取电场景，插脚采用欧规圆柱插脚标准，插脚中心距、伸出长度、直径参数完全符合对应区域的市电插座强制规范，插入后与插座面板贴合间隙控制在1mm以内，避免插装后出现松动、接触不良的问题。

　　从功能特性来看，这款适配器采用直插式无外接线缆的一体化结构，插脚与壳体为刚性连接，内部预留了AC-DC转换电路的完整安装空间，高压侧与低压侧的隔离筋位在壳体结构上直接做出，无需额外增加绝缘衬件即可满足安规爬电距离要求；USB输出接口设置在与插脚相对的壳体端面，用户插装到墙面插座后，USB接口朝向斜下方，插拔充电线时不会与墙面产生干涉，线缆自然下垂不会出现过度弯折的情况。壳体采用上下扣合的装配结构，扣合位置设置在壳体侧面的中分线上，扣位均匀分布在壳体四周边缘，装配后上下壳的错位量控制在0.1mm以内，表面无明显合模缝台阶，兼顾装配效率与外观质感。

　　设计过程中优先考虑了手持插拔的受力合理性，壳体两侧的圆弧过渡面完全贴合成年人手指捏持的曲面弧度，插拔时手指与壳体表面的接触面积足够，不需要施加过大的握力即可完成插拔操作，同时壳体边缘做了R0.8的圆角处理，不会出现锐边割手的问题。整体外形采用类长方体的切角设计，在插脚根部位置做了局部加厚处理，既可以增强插脚与壳体连接位置的结构强度，避免插脚受侧向力出现弯折断裂，也能在插装时起到定位导向的作用，插脚插入插座的过程中，加厚端面先与插座面板接触，保证插脚垂直进入插座铜套，减少插脚偏磨导致的接触不良问题。

　　从安装边界尺寸来看，这款适配器的整体宽度控制在40mm以内，厚度控制在28mm以内，在多联排插上使用时，不会占用相邻插座的安装空间，相邻位置可以正常插装其他插头，不会出现结构干涉；壳体内部的空间划分完全按照量产电路方案做了适配，高压电容、变压器、USB接口母座的安装位置都预留了对应的定位柱与卡扣位，PCB板安装后与壳体内壁的间隙均匀，打胶固定时胶体可以均匀填充间隙，不会出现局部空隙导致的元器件晃动问题。散热设计上没有额外开设通风孔，依靠壳体表面的自然散热即可满足小功率充电的温升要求，壳体表面的平整曲面也可以避免积灰，日常使用时清洁维护更方便。

　　在结构细节处理上，插脚与内部PCB的连接位置预留了焊片安装槽，插脚尾部的焊片可以直接插入槽位定位，焊接时不需要额外工装固定，大幅提升装配效率；USB接口位置的壳体开孔与母座的配合间隙控制在0.05mm，既可以保证母座安装顺畅，也能避免插拔充电线时出现接口晃动的问题，接口周围的壳体壁厚做了局部加厚，承受100N的侧向插拔力时不会出现壳体开裂的情况。壳体表面采用细晒纹处理，既可以避免日常使用留下指纹划痕，也能提升手持时的摩擦力，插拔时不容易打滑。整体结构没有多余的装饰性特征，所有曲面与结构特征都服务于装配可靠性、使用便利性与安规要求，完全符合消费电子配件量产的结构设计逻辑，可作为同类小功率电源适配器的结构设计参考，也可用于数码产品配套配件的选型适配验证。
