适配本田摩托化油器的节流柱塞结构

　　在中小排量跨骑摩托车的燃油供给系统中，化油器的节流柱塞是直接决定怠速稳定性、过渡工况供油平顺性的核心运动部件，这类零件长期浸泡在雾化汽油与空气的混合气流中，同时承受油门拉线的往复提拉作用力，加上老款车型停产之后原厂配件供应中断，很多保有车辆会出现柱塞磨损卡滞、怠速游车、急加油回火的故障，直接影响车辆的正常行驶。本次设计的节流柱塞，针对本田阴影系列VT700C、VT500C、VT750C、VT800车型的化油器安装腔体做了适配，完全匹配原车化油器的柱塞腔内径、油门拉线挂接位置、阻风门联动缺口的位置尺寸，不需要对原车化油器做任何扩孔、打磨修改，直接替换磨损的旧柱塞即可恢复化油器的正常供油调节功能。从结构设计来看，

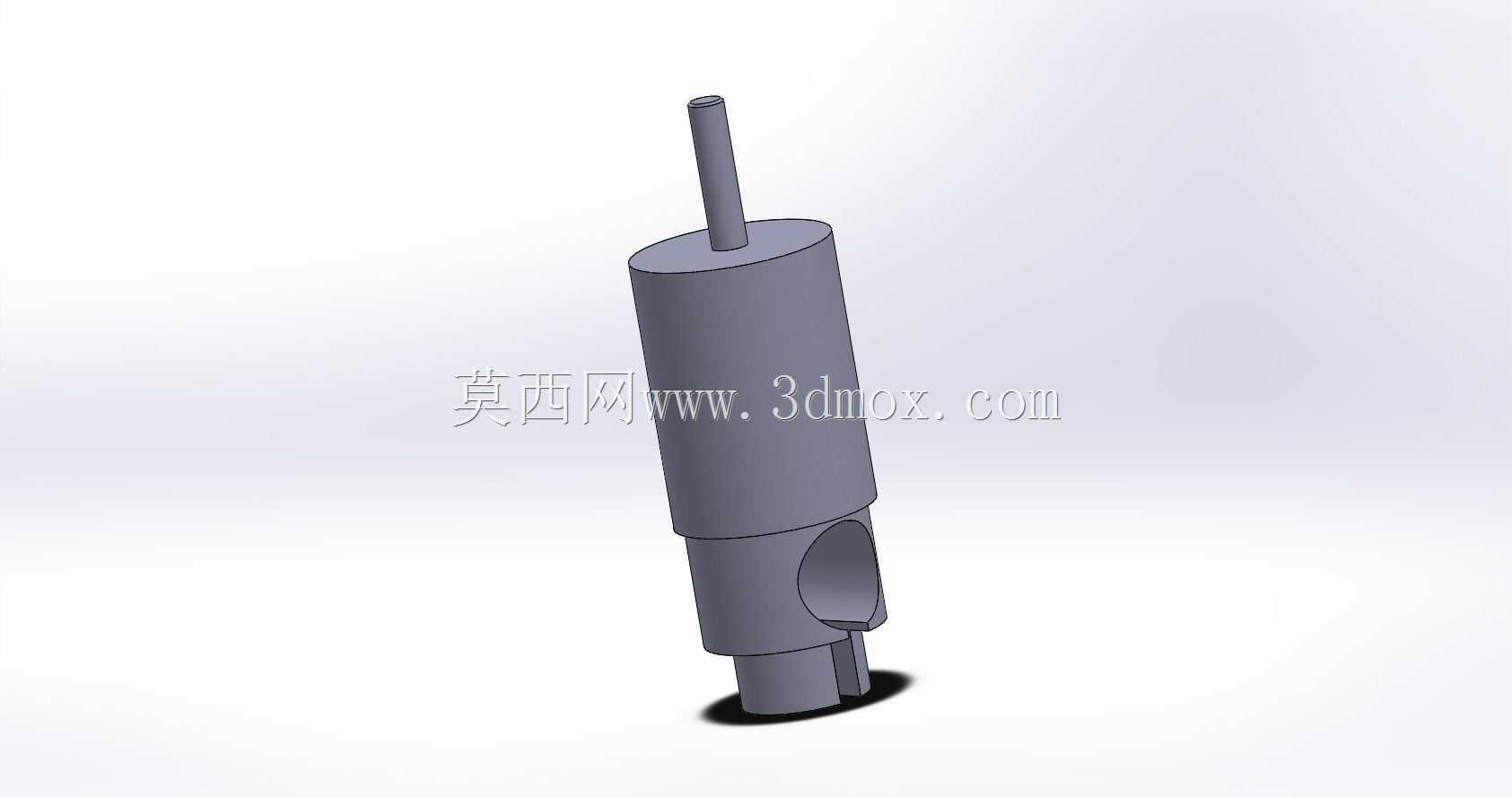

　　整个柱塞采用阶梯式圆柱主体结构，上部的细杆段为油门拉线连接导向段，直径匹配化油器上盖的导向孔间隙，单边预留0.02mm的滑动配合间隙，既保证上下往复运动时无卡滞，又避免间隙过大导致的混合气泄漏影响怠速浓度；中部的大直径圆柱段为节流密封段，外圆粗糙度控制在Ra0.8以下，和化油器柱塞腔的配合间隙控制在0.015-0.025mm之间，保证柱塞在不同开度位置时，柱塞和腔壁之间不会出现额外的漏气，确保不同节气门开度下的进气量计算准确；下部的侧开缺口为阻风门联动与怠速供油匹配结构，缺口的弧度、深度、轴向位置完全参照原厂配件的尺寸逆向测绘，保证冷车启动时阻风门关闭状态下的混合气浓度符合原厂标定，不会出现冷启动淹火花塞、热车怠速过高的问题。

　　在安装边界的尺寸控制上，柱塞的总行程完全匹配原车化油器的柱塞腔深度，当柱塞处于全关位置时，底部刚好贴合化油器主喷管上方的过渡喷口位置，保证怠速工况下的燃油从过渡喷口正常吸出；当柱塞处于全开位置时，柱塞下部的密封段不会脱出化油器的进气腔，避免高速工况下出现气流泄漏导致的动力下降。柱塞底部的开槽结构为油针安装位，开槽的宽度、深度、卡簧槽位置完全匹配原车油针的固定尺寸，安装时可以直接沿用原车的油针、卡簧、油门拉线弹簧等附件，不需要额外更换配套零件。从实际使用场景来看，这类替换用节流柱塞主要解决老款停产车型配件难求的问题，很多使用二三十年的老款本田V缸巡航车，化油器柱塞长期使用后会出现圆柱面磨损出台阶、导向杆弯曲、侧缺口磨损变形的问题，

　　导致柱塞在腔体内运动卡滞，油门回位不良，不仅影响骑行体验，还存在油门卡滞带来的安全隐患。设计过程中没有对原厂柱塞的功能结构做任何改动，完全遵循原车的供油标定逻辑，只是在材料选择上可以选用耐磨性能更好的硬质铝合金做表面阳极氧化处理，相比原厂的锌合金材质，耐磨性能提升40%以上，长期使用不容易出现磨损松旷的问题。在建模过程中，对所有配合面的尺寸公差都做了明确的标注，滑动配合面的圆柱度公差控制在0.005mm以内，保证加工完成之后的零件不需要额外修配就能直接装配使用；导向杆和主体圆柱的同轴度公差控制在0.01mm以内，避免柱塞上下运动时出现偏磨，延长零件的使用寿命。针对很多维修从业者在替换这类零件时容易遇到的安装匹配问题，建模时特意保留了原厂柱塞所有的定位特征，包括侧面的防转定位平面、油针卡簧的定位槽、油门拉线挂接的头部卡槽，所有特征的位置度公差都控制在0.01mm以内，确保装配时所有相关零件都能精准对位，不会出现装不上、联动卡滞的问题。
