带通风散热结构的钣金安装防护壳体

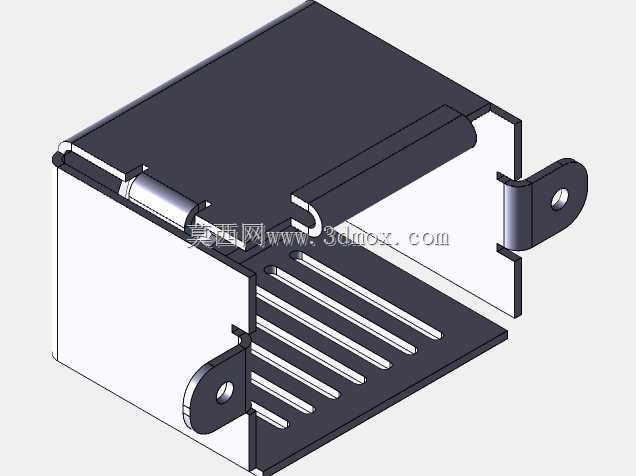

　　这类钣金防护壳体多应用在小型电气控制模块、嵌入式传感单元、低压配电支路组件的外围防护场景中，日常在工业控制柜内部、小型自动化设备的侧装功能舱、户外小型监测终端的防护舱内都能见到同结构的产品，核心作用是为内部的电子元器件、小型功能模块提供物理防护，隔绝外界的粉尘飞溅、轻微外力磕碰，同时兼顾内部元件工作时的热量散出需求。从结构设计逻辑来看，整个壳体采用单块钣金折弯成型的思路，减少拼接焊缝与额外紧固件的使用，既能够控制整体加工成本，也能提升壳体的结构整体性，避免多块拼接带来的装配公差累积问题。壳体两侧分别设计了不同的通风结构，一侧是等距排布的长条形通风槽，槽体采用冲压冲切成型，槽边预留微小的折弯翻边，既能够提升槽口位置的结构刚度，

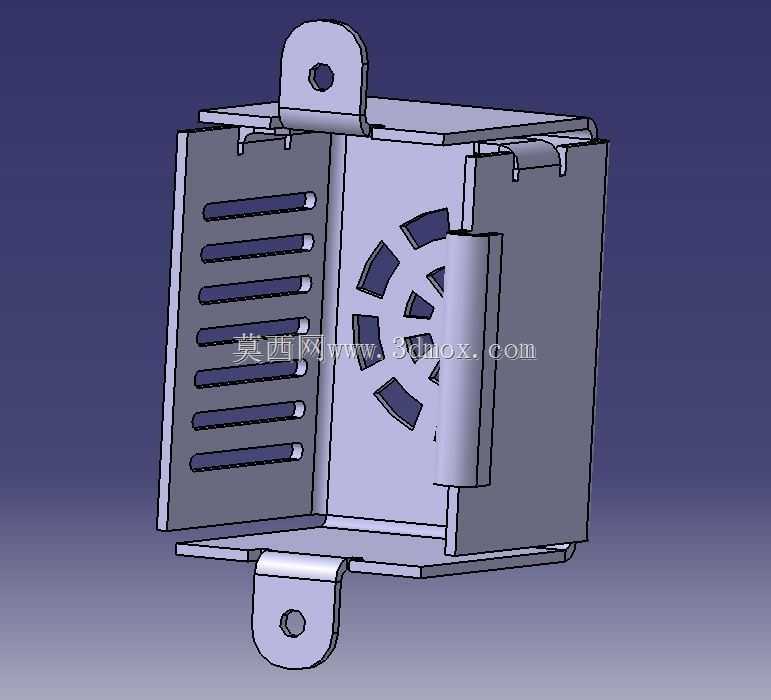

　　避免钣金边缘锋利造成装配划伤，也能引导气流沿槽体方向定向流动，减少大颗粒粉尘直接飘入壳体内部的概率；另一侧是扇形阵列排布的通风孔，孔型围绕中心区域呈放射状布置，对应内部发热元件的核心安装位置，能够正对发热源形成对流通道，快速将核心区域的积热导出壳体外部。壳体上下两端延伸出带安装孔的固定吊耳，吊耳与壳体主体为一体折弯结构，安装孔位采用圆孔设计，适配常规的M4、M5规格的安装螺钉，吊耳的折弯高度经过匹配设计，能够保证壳体安装后与安装基面预留2-3mm的间隙，避免壳体底面与基面完全贴合堵塞底部通风路径，同时也能抵消安装基面的平面度误差，防止安装时壳体出现强制变形。壳体的侧边采用卡扣式的装配结构，无需额外焊接连接片，

　　装配时通过钣金自身的弹性变形实现侧板与主体的卡合固定，既能够提升装配效率，也方便后期维护时快速拆开壳体对内部元件进行检修，卡扣位置设计在壳体侧边的非通风区域，避免卡扣结构遮挡通风路径影响散热效果。从安装边界来看，这类壳体的整体尺寸控制在小型功能模块的适配范围内，安装时两个吊耳的孔位中心距经过标准化设计，能够适配行业内通用的小型模块安装支架尺寸，无需额外定制转接件即可完成固定；壳体的侧壁厚度根据应用场景的防护需求选用0.8-1.5mm厚度的冷轧钢板，表面可根据使用环境做喷塑、镀锌处理，在普通室内工控场景下选用1mm厚度的板材即可满足刚度要求，不会在常规外力触碰下出现明显变形，在户外或者有轻微振动的使用场景下可选用1.

　　5mm厚度的板材提升抗振能力。设计过程中需要重点关注折弯工序的回弹量控制，尤其是吊耳位置的折弯角度，若回弹量控制不当会导致安装孔位出现偏移，无法对准支架上的预装螺孔；通风槽与通风孔的冲切工序需要注意毛刺的处理，所有冲切边缘都需要做去毛刺处理，避免后期装配或者维护时划伤操作人员，同时也防止毛刺脱落掉入壳体内部造成电路短路风险。壳体内部预留了元件安装的凸台位置，可直接通过自攻螺钉固定内部的PCB板或者小型功能模块，无需额外加装安装柱，进一步压缩整体装配的零件数量，降低整体的物料成本与装配工时。
