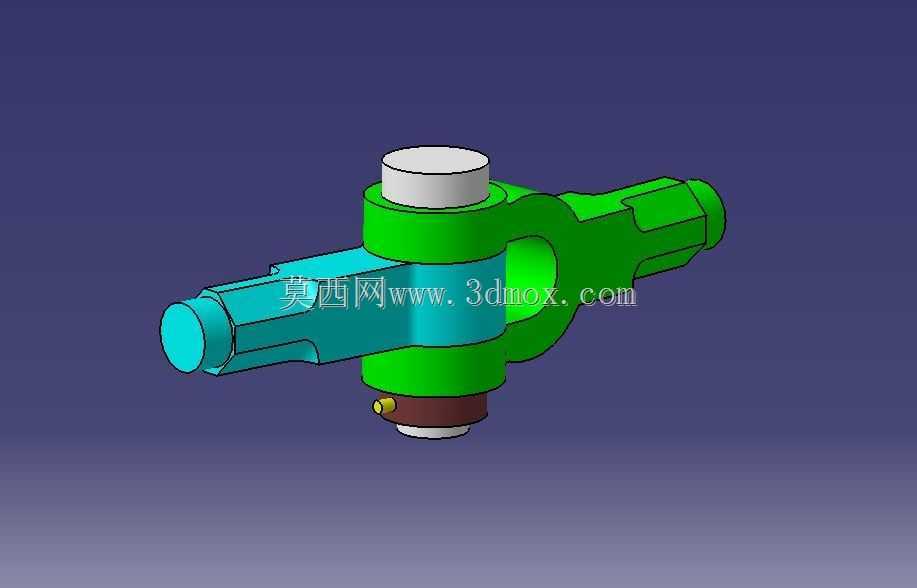

CatiaV5设计的Kuncle铰接接头装配结构

　　这类铰接接头在工业传动、连杆机构、操纵系统里的应用场景非常广泛，从工程机械的操纵连杆、车辆的转向传动部件，到自动化设备的活动铰接点位，都能看到同结构原理的构件身影，核心作用是实现两个不同轴线杆件之间的活动连接，既可以传递轴向的拉压载荷，又能允许连接端在一定角度范围内做相对摆动，补偿安装或者运动过程中产生的位置偏差，避免杆件因为刚性连接出现憋卡、应力集中断裂的问题。

　　从实际功能特性来看，这个接头采用了分体式的装配结构，主体的叉形端和横向穿装的销轴配合，形成稳定的铰接回转副，叉形部位的开口尺寸刚好匹配对接杆件的端部厚度，销轴穿装后两端做轴向限位，防止工作过程中销轴窜动脱出，接头另一端的外伸杆段做了等径的柱面结构，表面预留了装配定位的轴肩，可以和对接的管件或者杆端做套接或者螺纹连接，根据不同的载荷工况，这个部位也可以调整配合形式，比如加工成外螺纹直接拧入对应杆件的内螺纹孔，或者加工成光轴做过盈压装，适配不同的安装需求。

　　设计这类接头的时候，首先要核算的是铰接部位的承载能力，叉形结构的两个耳板厚度要匹配销轴的直径，避免耳板在侧向载荷下出现撕裂变形，销轴和耳板之间的配合间隙要控制在合理范围，间隙太小会导致转动卡滞，润滑脂无法进入配合面形成油膜，加速磨损，间隙太大则会导致铰接点位旷量过大，传动精度下降，运动过程中产生冲击载荷。这个模型里的销轴下端做了台阶限位，上端加装了端盖类的限位结构，还预留了润滑脂注入的点位，日常维护的时候可以直接通过注油点向配合面加注润滑脂，减少转动副的磨损，延长构件的使用寿命。

　　从安装边界来看，这类接头的整体外形尺寸要适配安装空间的要求，叉形端的最大外径、横向销轴的伸出长度、另一端连接杆段的长度和直径，都要和周边的运动构件做干涉校验，要保证接头在整个摆动行程范围内，不会和周边的机架、其他传动杆件发生碰撞，摆动角度的范围要根据实际机构的运动行程来设计，通常这类关节接头的允许摆动角度在15度到25度之间，足够覆盖大多数连杆传动机构的角度补偿需求。装配的时候要先将对接的杆端放入叉形结构的开口中间，对齐耳板和杆端的安装孔，再穿入销轴，最后装好两端的限位结构，整个装配过程不需要复杂的专用工装，普通的钳工工具就可以完成组装，后期维护更换的时候也很方便，不需要拆解整个传动链路，只需要拆除销轴的限位件就可以将接头单独拆下更换。

　　在结构细节处理上，接头的所有棱边都做了倒角处理，既可以避免装配的时候锋利棱边划伤操作人员，也可以去除机加工过程中产生的毛刺，防止毛刺脱落进入配合面造成磨损，叉形结构和杆段的过渡位置做了圆弧过渡，减少应力集中的问题，因为这个位置是整个接头受力最大的部位，传动过程中的拉压载荷、摆动产生的弯曲载荷都会在这个过渡位置形成应力集中，圆弧过渡可以有效分散应力，避免构件在交变载荷下出现疲劳断裂。不同工况下使用的这类接头，材质选择也有区别，普通载荷工况下可以选用45号钢做调质处理，表面做发黑防锈，重载或者腐蚀环境下可以选用合金钢或者不锈钢材质，配合相应的表面处理工艺，满足不同场景的使用需求。
