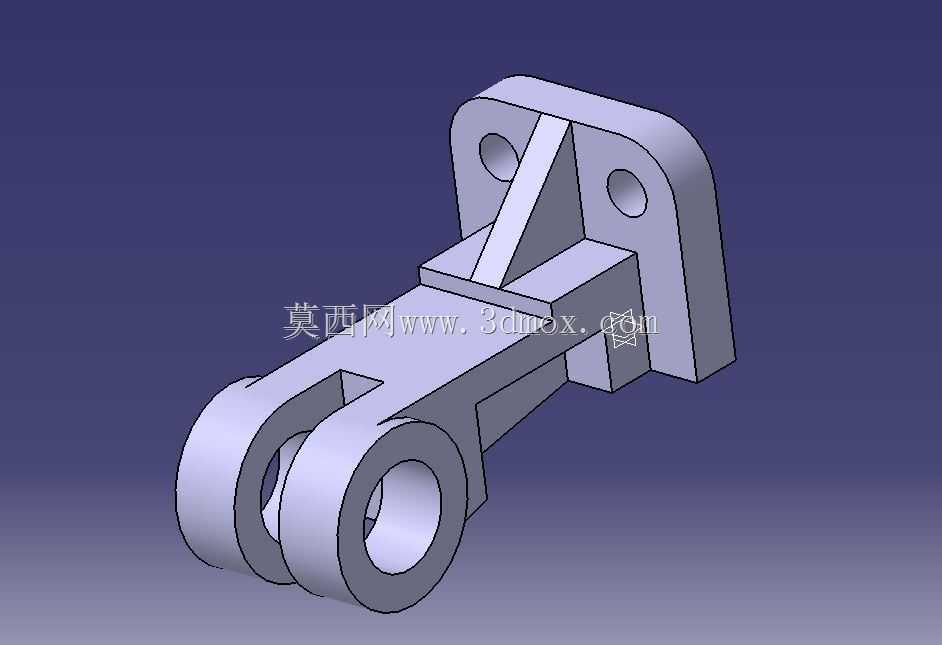

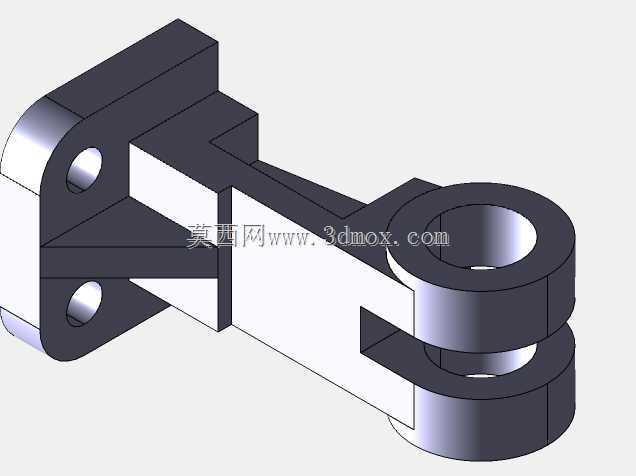

带加强筋双铰接耳座式连接支撑构件

　　该类带加强筋的双铰接耳座式支撑构件，多应用在需要实现铰接传动、载荷传递的工业设备场景中，常见于工程机械的连杆机构、自动化生产线的摆臂连接位、输送设备的张紧调节支座，以及各类需要实现小角度摆动的工装夹具连接端，核心作用是在固定安装基准与活动执行部件之间，建立稳定的铰接连接路径，同时承担径向、轴向的复合载荷传递，避免连接部位出现应力集中导致的结构失效。从结构功能来看，构件后端的安装法兰面设置了两个同轴定位安装孔，可通过螺栓配合定位销将整个构件牢牢固定在设备的安装基座上，法兰与主体连接位置设置的三角形加强筋，并非冗余设计，而是针对铰接端受载时产生的弯矩做的补强处理，当铰接耳端承受垂直于安装面的载荷时，

　　加强筋可将法兰根部的弯曲应力分散到更大的接触面积上，避免法兰与主体衔接处出现应力断裂，这也是重载连接支座设计中常用的补强手段。前端的双铰接耳结构采用同轴通孔设计，两个耳片的间距可匹配对应规格的铰接销与连接叉臂，通孔的加工精度直接影响铰接转动的顺畅度，设计时需根据铰接副的载荷等级确定孔与销的配合公差，重载场景下多选用H7/k6的过渡配合，轻载摆动场景可选用H8/f7的间隙配合，同时双片耳的结构相比单片耳，能大幅提升铰接部位的抗侧向载荷能力，避免铰接销受单侧弯矩出现弯曲变形。在设计思路上，这类构件首先要确定安装边界：后端法兰的安装孔中心距、法兰面的贴合平面度要求，直接决定了构件能否顺利安装到预设基座上，

　　设计时需预留足够的螺栓安装操作空间，避免螺栓拧紧时与周边结构发生干涉；其次要明确铰接端的运动边界，双铰接耳的中心高度、耳片的厚度、通孔的直径，需要匹配所连接的活动部件的摆动行程，确保部件在全行程摆动过程中，不会与支座主体、安装法兰发生运动碰撞，同时要核算铰接耳的剪切强度、加强筋的抗弯截面系数，根据实际工况的静载荷、动载荷、冲击载荷数值，调整各部位的壁厚，在满足结构强度要求的前提下尽可能减少材料用量，降低构件自重。外形尺寸方面，这类构件的整体长度通常根据安装面到铰接点的中心距确定，法兰的外形轮廓要覆盖安装孔的分布范围，边缘预留不小于安装孔直径1.5倍的实体宽度，避免安装孔处出现开裂；铰接耳的外圆直径一般为铰接通孔直径的2.5-3倍，

　　保证耳片有足够的抗挤压强度，加强筋的厚度通常取主体壁厚的0.8-1倍，筋板与主体、法兰的衔接处需设置铸造或加工圆角，减少应力集中点。实际应用中，这类构件的材质多根据载荷等级选择，轻载场景可选用铝合金材质做阳极氧化处理，兼顾轻量化与防锈能力，中重载场景多选用45号钢做调质处理，铰接孔内可加装铜套或自润滑轴承，减少铰接转动时的磨损，延长构件的使用寿命，在有腐蚀介质的工况下，还可选用不锈钢材质制作，适配化工、食品加工等特殊场景的使用要求。建模过程中需注意各部位的拔模角度设置，若采用铸造工艺生产，所有非加工面需预留合适的拔模斜度，加工面要标注明确的粗糙度与形位公差要求，尤其是安装法兰的贴合面、铰接孔的内圆柱面，其形位公差直接影响构件安装后的受力状态与铰接转动的灵活性，两个铰接耳的同轴度公差需控制在合理范围内，避免铰接销安装后出现卡滞、偏磨的问题。
