离心式流体输送用闭式叶轮结构设计

　　在流体输送与动力转换类设备中，叶轮是直接决定能量转换效率的核心过流部件，这类闭式径向叶轮的应用场景覆盖极广，从工业流程中的增压风机、离心压缩机，到车用涡轮增压器的压气机端，再到小流量高扬程的特种离心泵内部，都能见到这类结构的身影。不同于开式或半开式叶轮，该款叶轮采用轮盖与轮盘一体化包覆叶片的结构形式，能最大程度减少叶片顶端的流体泄漏损失，在输送洁净、无硬质颗粒的气体或低粘度流体时，效率表现比开式结构高出8到15个百分点，这也是多数中高压比离心式流体设备优先选用闭式叶轮的核心原因。

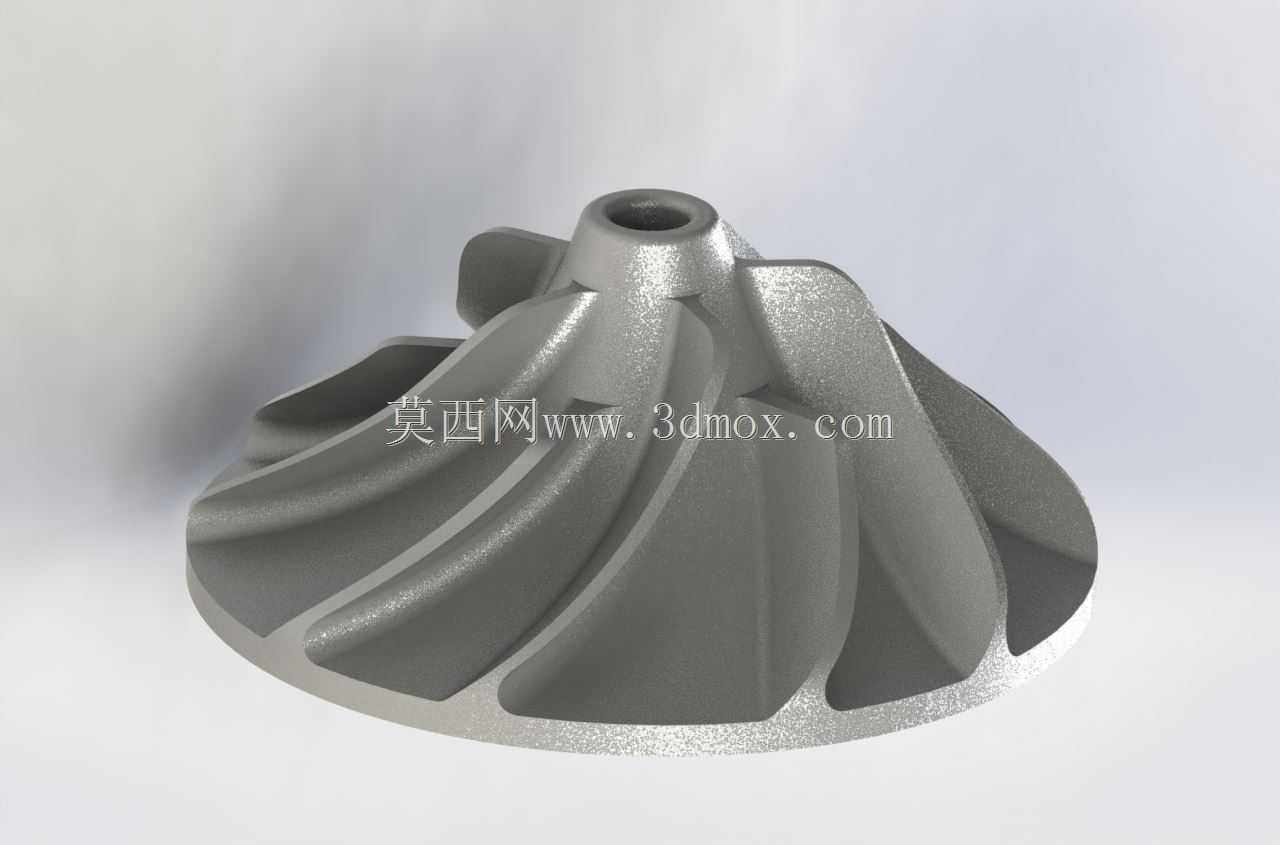

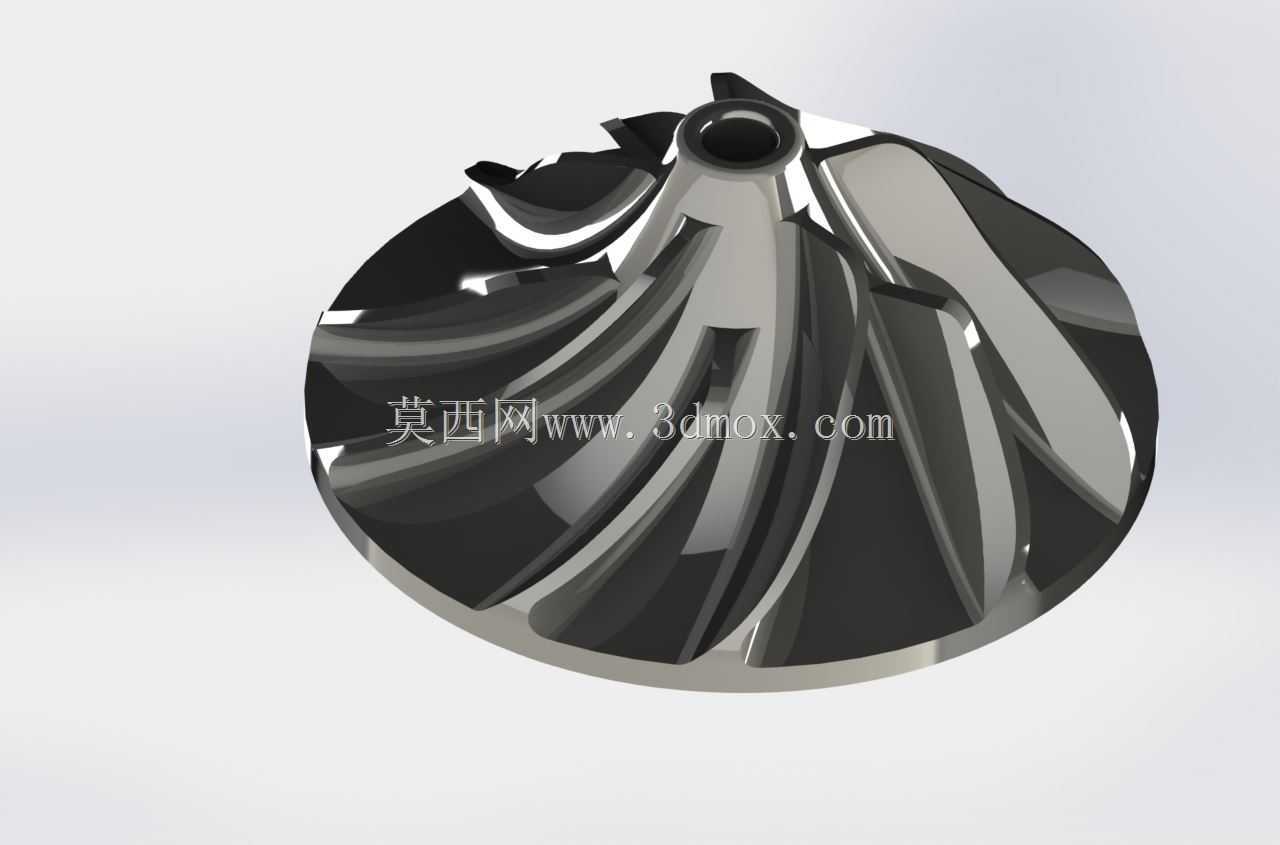

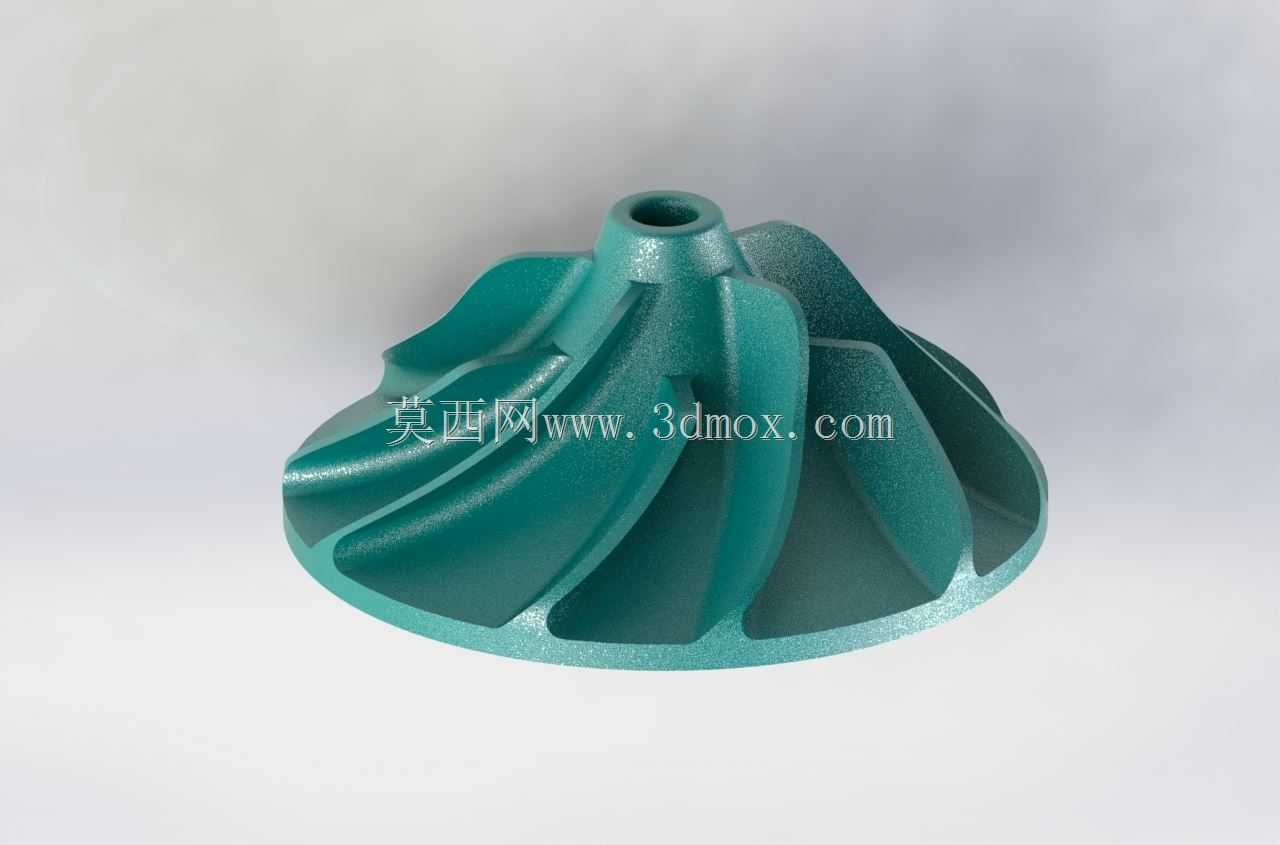

　　从实际功能逻辑来看，叶轮的核心作用是将主轴输入的旋转机械能，通过叶片的型面导流作用转化为流体的压力能与动能。设计这类叶轮时，首先要匹配设备的额定工况点，确定进出口的直径比、叶片出口安装角，以及叶片的空间扭曲规律——这款叶轮的叶片采用大曲率空间扭曲造型，并非简单的平面弯折结构，目的是让流体在流道内从轴向入口平滑转向径向出口，避免流道内出现大范围的流动分离与涡流区，降低流动过程中的水力损失。叶片前缘做了小圆角过渡处理，能减少流体进入叶道时的冲击损失，即使在工况点小幅偏移时，也能保持相对稳定的增压表现，不会轻易出现喘振边界提前的问题。

　　从安装边界与尺寸配合角度来说，叶轮中心的通孔是与设备主轴配合的核心定位面，孔内通常会加工键槽或者采用过盈配合的方式传递扭矩，设计时需要严格控制中心孔的圆柱度与端面垂直度，避免高速旋转时出现动平衡超差的问题。轮盘背面的端面要与主轴轴肩或者锁紧螺母端面贴合，保证轴向定位的可靠性，轮盖的外圆尺寸需要匹配设备蜗壳或者导叶的入口内径，两者之间的间隙要控制在合理范围：间隙过大会导致高压侧流体回流到低压入口，拉低整机效率；间隙过小则可能因为热膨胀、轴系窜动出现动静部件碰磨，引发设备故障。

　　这类叶轮的叶片数量经过了流场仿真验证，既不会因为叶片过少导致流道内流体滑移系数过大，达不到设计增压值，也不会因为叶片过多造成流道过窄，增大壁面摩擦损失，同时还能有效抑制叶道内的二次流发展。叶片与轮盘、轮盖的连接位置都做了圆角过渡，一方面是减少应力集中，避免高速旋转时在连接根部出现疲劳裂纹，另一方面也能减少流道内的死角，降低流体在拐角处的滞止损失。在实际建模过程中，这类空间扭曲叶片的建模需要先通过贝塞尔曲线构建叶片的中面型线，再按照给定的厚度分布规律偏移生成实体，最后与轮盘、轮盖部分做布尔合并，建模时要特别注意叶片进出口边的型面光顺度，不能出现局部的凹凸或者折角，否则会直接影响后续流场仿真结果的准确性，甚至在实际加工后出现性能不达标的问题。

　　在不同的应用场景下，这类叶轮的材质选择会有明显差异：用于空气增压的普通风机叶轮可以采用高强度工程塑料或者铸铝材质，降低转动惯量提升响应速度；用于高压压缩机或者涡轮增压器的叶轮则需要选用高温合金或者钛合金材质，承受更高的转速与工作温度，这时候建模阶段还要提前考虑材质的强度余量，对轮盘、叶片根部的应力集中位置做结构优化，保证在最高工作转速下的应力值低于材料的许用疲劳极限。另外，叶轮完成建模后必须做动平衡配重的结构预留，通常会在轮盘的外圆端面上预留去重位置，方便后续动平衡工序时去除多余材料，将动平衡精度控制在设备要求的等级范围内，避免高速运转时产生过大振动，影响轴承寿命与整机运行稳定性。
