哈斯斜床身数控车削加工设备结构

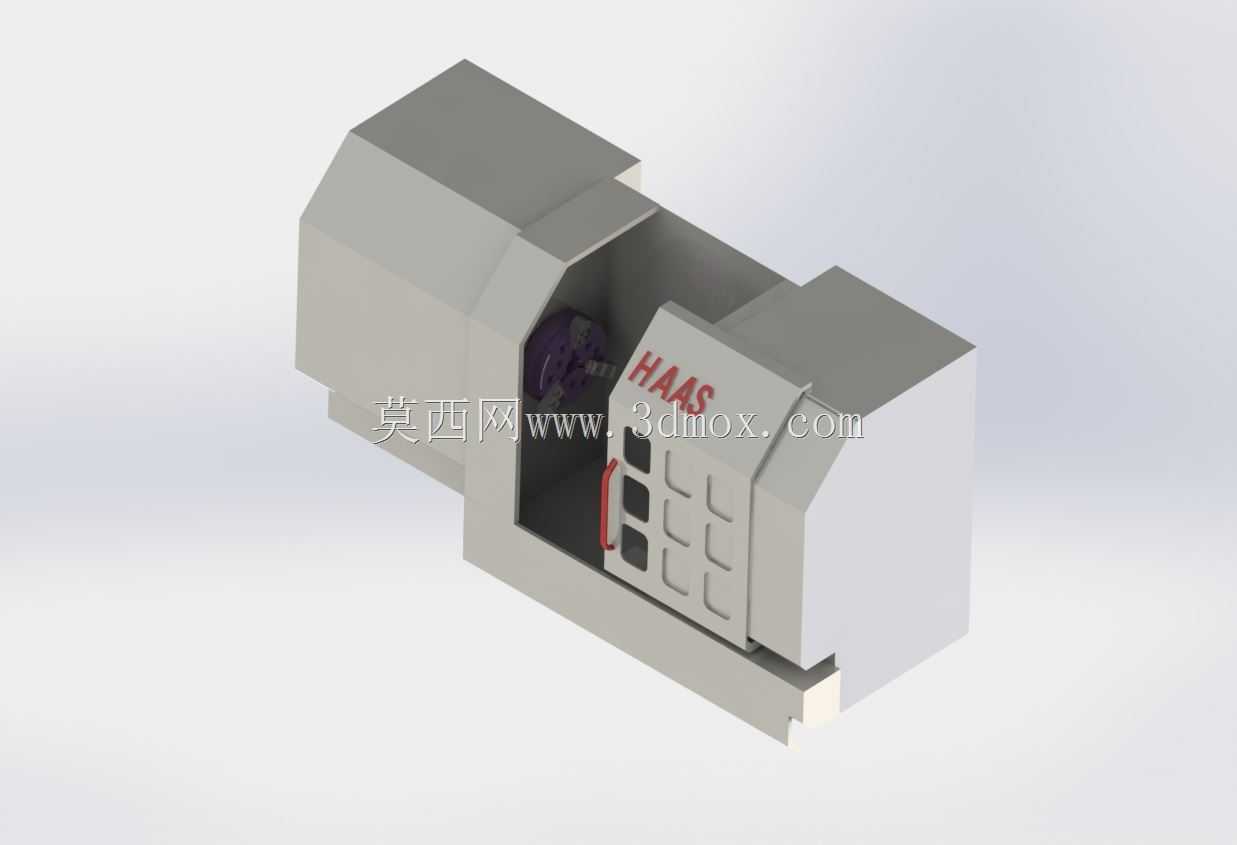

　　在中小批量精密金属零件加工场景里，这类斜床身布局的数控车床是车间离散加工的核心设备，不管是五金汽配行业的轴类、盘类零件回转面加工，还是工装夹具的非标销类、套类零件自制，都能看到这类设备的身影。和普通平床身车床不同，斜置的床身导轨布局让切屑能自然滑落至排屑通道，不会在加工区域堆积刮伤已加工表面，同时倾斜的床身结构让刀架的移动重心更贴近导轨支撑面，重切削时的抗振表现更稳定，加工长轴类零件时的锥度误差控制表现更优。从结构设计逻辑来看，整机采用全封闭防护结构，左侧的主轴箱区域集成了主轴驱动、卡盘装夹机构，加工时的高速旋转部件完全被防护壳覆盖，避免切削液飞溅、铁屑崩出的安全隐患，操作侧的防护门设置了观察窗，能实时观察刀尖切削状态，

　　门体的拉手采用内嵌式设计，避免车间工件转运时的磕碰剐蹭。刀架区域布置在床身斜面上，可容纳多把车削刀具，涵盖外圆车刀、内孔镗刀、切槽刀、螺纹刀等常用加工刀具，换刀时刀架按预设路径转位，不需要人工手动换刀，能连续完成多工序的车削加工，减少工件二次装夹带来的定位误差。设备的安装边界需要结合车间布局预留足够空间，除了设备本体的占地尺寸，后侧需要预留电气柜、冷却系统的维护空间，操作侧需要预留至少单人通行、工件上下料的操作空间，上方需要预留吊装维护的净空高度，设备安装时需要调整水平垫铁，保证床身导轨的直线度在允许公差范围内，避免长期使用出现导轨磨损不均的问题。主轴端的卡盘可根据加工零件类型选择三爪自定心卡盘或者四爪单动卡盘，

　　三爪卡盘适合装夹规则的圆形、六边形棒料，装夹效率高，四爪卡盘适合装夹偏心件、不规则轮廓的毛坯件，装夹时需要手动找正。冷却系统的喷嘴可调整角度，对准刀尖切削区域，加工时持续输出切削液，一方面带走切削产生的高温，避免刀具过热退火，另一方面冲掉刀尖附着的切屑，避免积屑瘤影响加工表面粗糙度。床身内部的导轨采用线性导轨配合滚珠丝杠的传动结构，相比普通硬轨，线性导轨的移动阻尼更小，快速移动的响应速度更快，适合频繁启停的短行程进给加工，滚珠丝杠的预紧结构能消除反向间隙，保证进给的定位精度，在做端面车削、锥面车削时的轮廓精度更稳定。设备的操作面板布置在防护门右侧，符合操作人员的右手操作习惯，面板可调整倾斜角度，

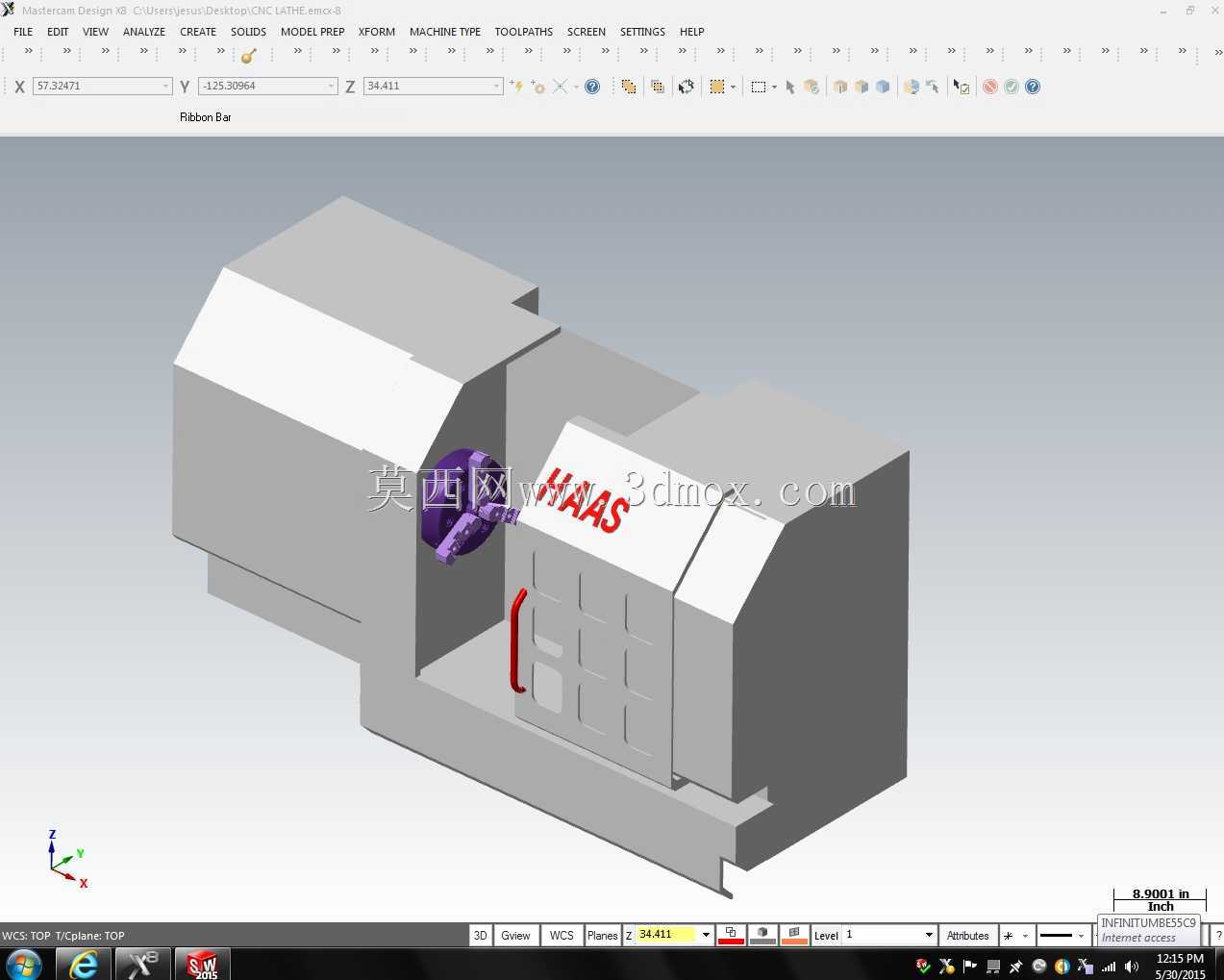

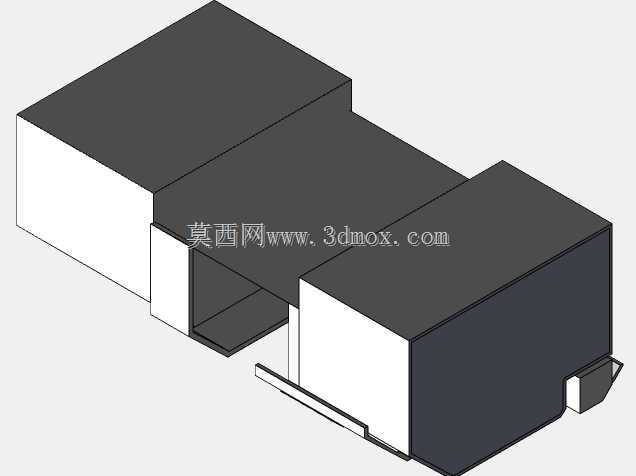

　　不同身高的操作人员都能找到舒适的操作视角，面板上集成了急停按钮、进给倍率旋钮、主轴转速调节旋钮，加工过程中出现异常时可第一时间按下急停切断动力。整机的电气柜布置在设备后侧，采用密封防尘结构，避免车间内的切削液雾气、金属粉尘进入柜内造成电气元件短路，柜内设置了散热风扇，保证长期运行时柜内温度在元件允许的工作范围内。在做设备三维建模时，需要重点关注各运动部件的行程干涉问题，比如刀架在最大行程位置时，不能和主轴卡盘、尾座、防护门发生碰撞，防护门的滑动行程要预留足够的上下料空间，保证操作人员能顺利装拆工件，排屑器的安装位置要和床身的排屑口对齐，保证切屑能顺利输送到集屑车中。这类设备的加工覆盖范围很广，从几毫米的精密小轴到数百毫米直径的盘类零件都能加工，加工精度能满足IT6-IT7级的公差要求，表面粗糙度能达到Ra1.6甚至更高，是机械加工车间里不可或缺的核心切削设备。
