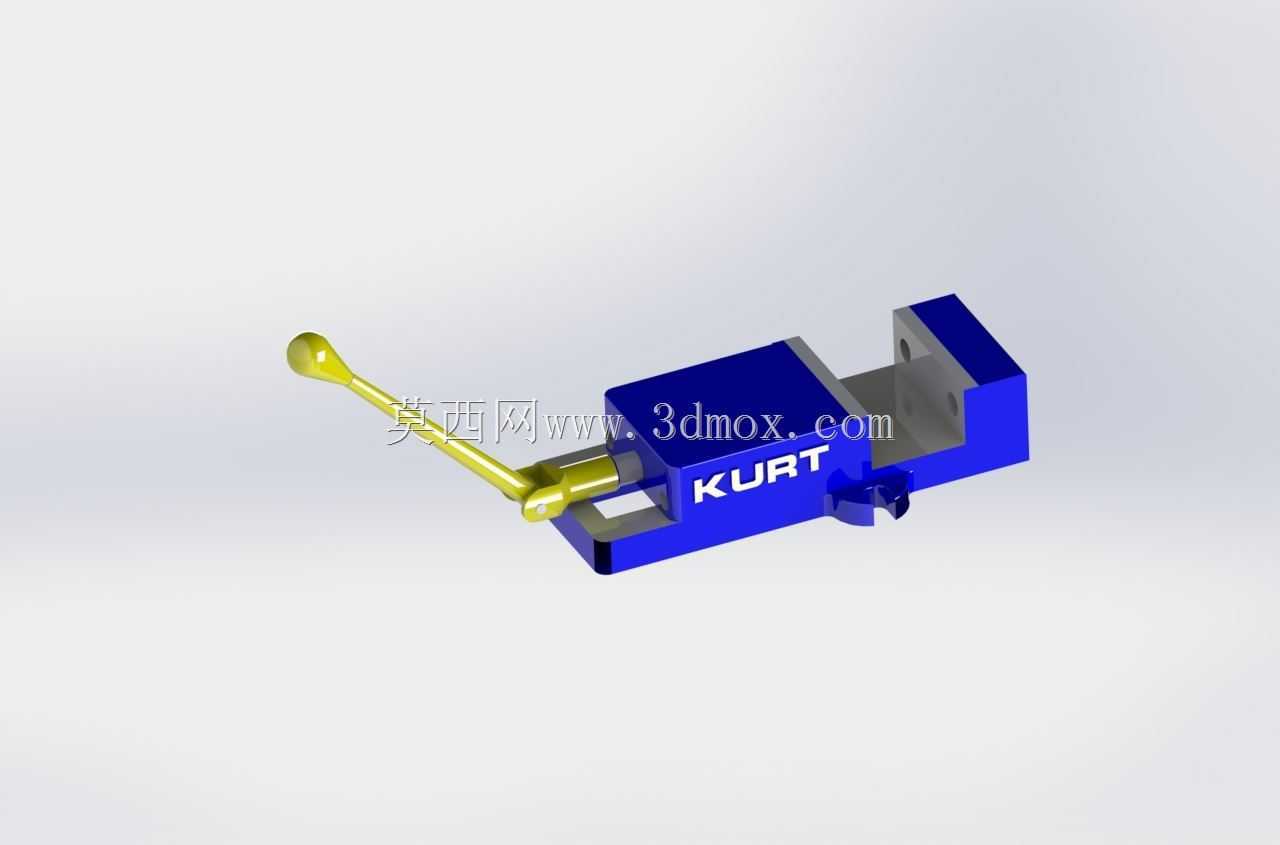

KURT品牌机用台虎钳夹持工装结构

　　这款虎钳的结构设计完全围绕机加工场景的刚性需求展开，固定钳身与活动钳身的配合面采用了加宽的矩形导轨结构，相比普通轻型台虎钳，导轨接触面积提升近40%，在承受大切削力的侧向载荷时，能有效避免钳身偏转、工件移位的问题，适配铣床、加工中心、精密磨床等设备的工位装夹需求。从实际使用场景来看，这类机用虎钳多布置在机床工作台的T型槽工位上，通过底部的定位键与工作台槽配合完成快速找正，安装时不需要反复打表校准钳口平行度，能大幅缩短单件加工的准备周期，尤其适合小批量多品种的零件加工场景，不管是夹持黑色金属的毛坯件，还是有色金属的精坯件，都能通过调整丝杆行程适配不同宽度的工件。

　　设计层面上，活动钳身的驱动采用了梯形丝杆传动结构，丝杆的导程经过优化，既保证了足够的夹紧力输出，又不会因为导程过小导致钳口开合效率过低，丝杆端部的摇柄采用了球头设计，操作时握持手感顺滑，在施加夹紧力时能通过杠杆原理放大输入扭矩，不需要额外加力杆就能达到足够的夹持力，同时丝杆与活动钳身的连接部位设置了防尘结构，能阻挡加工过程中产生的切屑、切削液进入传动副，延长日常维护的周期。固定钳身与活动钳身的钳口部位都预留了标准钳口板的安装螺孔，用户可以根据加工需求更换光面钳口、齿面钳口或者软质钳口，比如夹持精加工完成的铝件、铜件时，更换尼龙或者紫铜材质的软钳口，就能避免夹伤工件已加工表面；夹持毛坯锻件、铸件时，更换带齿的淬火钳口，就能提升夹持摩擦力，防止重切削时工件打滑。

　　从安装边界来看，这款虎钳的整体外形紧凑，钳身的总宽度控制在适配多数中小型机床工作台的尺寸范围内，底部的两个安装耳座间距符合通用机床T型槽的间距标准，不需要额外制作过渡连接板就能直接固定在工作台上，闭合状态下的总高度不会超出机床主轴的最低加工行程，张开到最大行程时，活动钳身的后端也不会超出工作台的边缘，不会和机床的护罩、排屑结构产生干涉。钳身主体采用了高牌号铸铁一体铸造成型，经过时效处理消除内应力，长期使用不会出现钳身变形、精度丧失的问题，表面的蓝色涂装不仅是防锈处理，也能在车间环境下快速识别设备状态，及时清理表面积攒的切屑。在功能特性上，这款虎钳的夹紧力输出稳定，当摇柄施加常规操作力时，钳口的正压力能达到数千牛，足以承受铣削、钻削工序的切削载荷，不会出现工件松动导致的打刀、零件报废问题；同时钳身的导轨面经过精磨处理，活动钳身移动时的直线度控制在0.02mm每百毫米行程以内，夹紧工件后钳口的平行度、垂直度都能满足精密加工的装夹精度要求，不需要二次找正就能保证工件的位置公差。

　　实际生产中，这类虎钳除了常规的机加工装夹，也可以搭配角度回转底座使用，完成不同角度的斜面、斜孔加工，不需要重新拆装工件就能调整装夹角度，进一步拓展使用场景；在钳工装配、修配工位上，这款虎钳也能作为固定工装使用，夹持待装配的零部件完成销钉压装、螺栓紧固、修锉去毛刺等工序，整体的结构强度完全能承受敲击、压装的冲击力，不会出现钳身移位或者损坏的问题。设计过程中也充分考虑了日常维护的便捷性，丝杆、导轨部位的润滑注油点都布置在容易操作的位置，不需要拆解钳身就能完成日常润滑保养，钳口板的固定螺丝采用标准内六角规格，车间内通用的工具就能完成更换，不需要配备专用拆装工具，降低了设备的使用维护成本。
